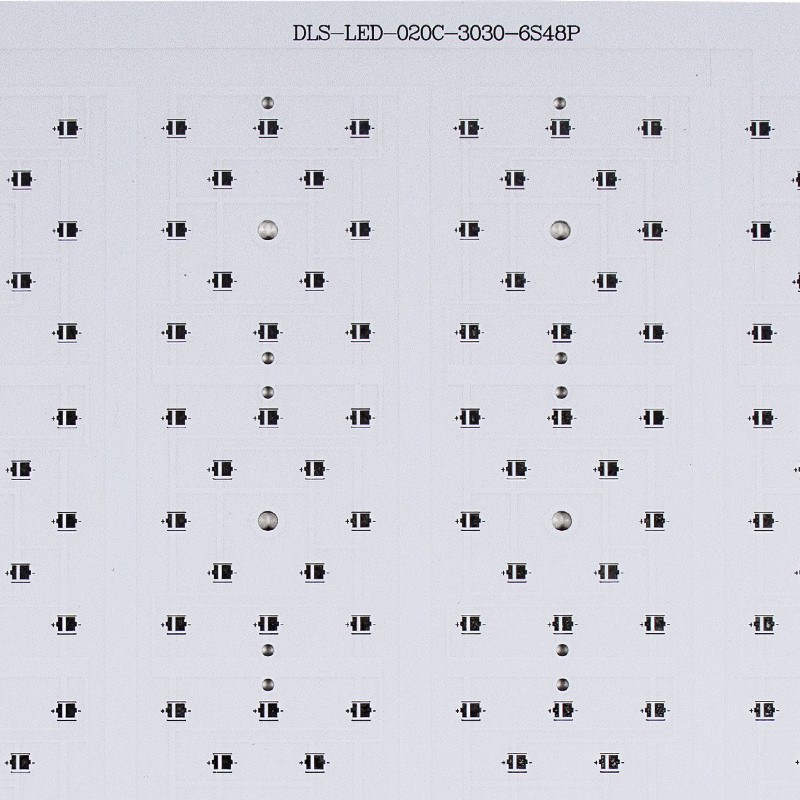

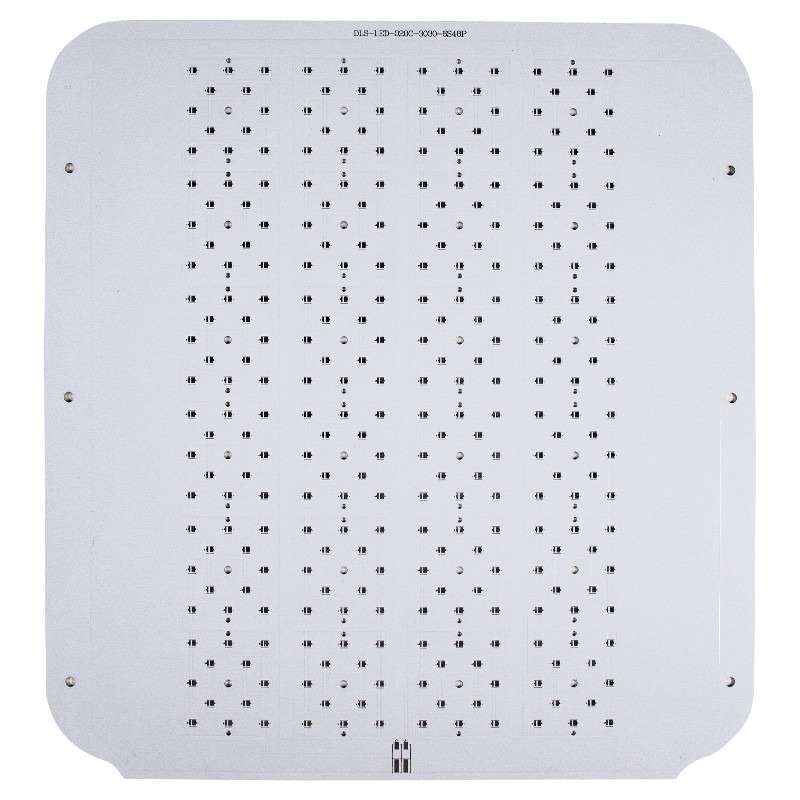

COem το εσωτερικό ζιζανίων φυτό πινάκων PCB Lm301b κβαντικό αυξάνεται τον πίνακα λαμπτήρων
Το αργίλιο αυξάνεται τις ελαφριές εγκαταστάσεις PCB lm301b αυξάνεται τον πίνακα λαμπτήρων για το εσωτερικό ζιζάνιο
Το PCB αργιλίου είναι ένα από το μέταλλο-βασισμένο στον PCB, συμπεριλαμβανομένου του φύλλου αλουμινίου χαλκού, το θερμικό στρώμα μόνωσης και το υπόστρωμα μετάλλων, η δομή του διαιρεί σε τρία στρώματα:
Στρώμα κυκλωμάτων: το αντίτιμο ενός συνηθισμένου PCB, πάχος χαλκού από 1oz σε 10oz.
Στρώμα μόνωσης: Η μόνωση είναι ένα στρώμα του θερμικού μονώνοντας υλικού με τη χαμηλή θερμική αντίσταση. Πάχος: 0,003 «σε 0,006» ίντσα είναι η βασική τεχνολογία PCB αργιλίου.
Βασισμένο στρώμα: ένα υπόστρωμα μετάλλων, συνήθως αργίλιο ή χαλκός μπορεί να επιλεχτεί.
FR-4 η εφαρμογή PCB έχει ευρέως από το PCB αργιλίου.
Αλλά στη βιομηχανία των οδηγήσεων, οι περισσότεροι μηχανικοί θα επιλέξουν το PCB αργιλίου για τα νέα προγράμματα.
Παραδείγματος χάριν, ένας ενιαίος σωρός PCB αργιλίου στρώματος επάνω, βάση είναι πυρήνας αργιλίου, η κορυφή είναι ο χαλκός, το διηλεκτρικό στρώμα είναι στη μέση. Το PCB αργιλίου χρησιμοποιείται αντί του παραδοσιακού PCB FR4 ή CEM3 λόγω της δυνατότητας να διαλυθεί αποτελεσματικά η θερμότητα μακρυά από τα συστατικά. Αυτό επιτυγχάνεται με τη χρησιμοποίηση ενός θερμικά αγώγιμου διηλεκτρικού στρώματος.
PCB Capactity |
|
Υλικό βάσεων |
FR-4, cem-3, αργίλιο |
Στρώματα |
1-22 στρώματα |
Ανώτατη επιτροπή |
1550mm*800mm |
Πάχος χαλκού |
0.5oz, 1oz, 2oz, 3oz, 4oz |
Διηλεκτρικό πάχος |
0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm |
Πάχος πυρήνων πινάκων |
0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm και 3.2mm |
Πάχος πινάκων |
0.4mm - 4.0mm |
Ανοχή πάχους |
+/-10% |
Κατεργασία αργιλίου |
Η διάτρυση, τρύπημα, άλεση, δρομολόγηση, κύβος-που τρυπά με διατρητική μηχανή, διακόπτει την ετικέττα διαθέσιμη |
Ελάχιστη τρύπα |
0,2 χιλ. |
Max που λειτουργεί την τάση |
2.5kVDC (0.075mm διηλεκτρικά), 3.75kVDC (0.15mm διηλεκτρικά) |
Ελάχιστο πλάτος διαδρομής |
0.2mm (8mil) |
Ελάχιστη διαδρομή Gap |
0.2mm (8mil) |
Ελάχιστη πίσσα μαξιλαριών SMD |
0.2mm (8mil) |
Λήξη επιφάνειας |
HASL αμόλυβδο, χρυσός βύθισης, ασήμι βύθισης |
Χρώμα μασκών ύλης συγκολλήσεως |
Πράσινο, μπλε κ.λπ. |
Χρώμα μύθου |
Μαύρο, άσπρο κ.λπ. |
Ε-δοκιμή |
Ναι |
Πιστοποιητικό |
UL/ROHS/ISO9001 |
FAQ:
Q1. Περιορίζετε MOQ;
Α: Δεν περιορίζουμε οποιοδήποτε MOQ, η ελάχιστη διαταγή που δεχόμαστε είμαστε 1pcs.
Q2. Πώς μπορώ να πάρω ένα δείγμα για να ελέγξω την ποιότητά σας;
Α: Μετά από την επιβεβαίωση τιμών, μπορείτε να τοποθετήσετε τις διαταγές για τα δείγματα για τη δοκιμή και την αξιολόγησή σας.
Q3: Πόσο περίπου η ικανότητα ανεφοδιασμού σας;
Α: Η ικανότητα ανεφοδιασμού μας είναι sqm κατά το 2000 κάθε μέρα. όπου διαδικασίες μας Ε&Α 25 000 sqm οικοδεσποτών εργοστασίων διαστημικές, μάρκετινγκ, διοικητικών μεριμνών και προμήθειας.
