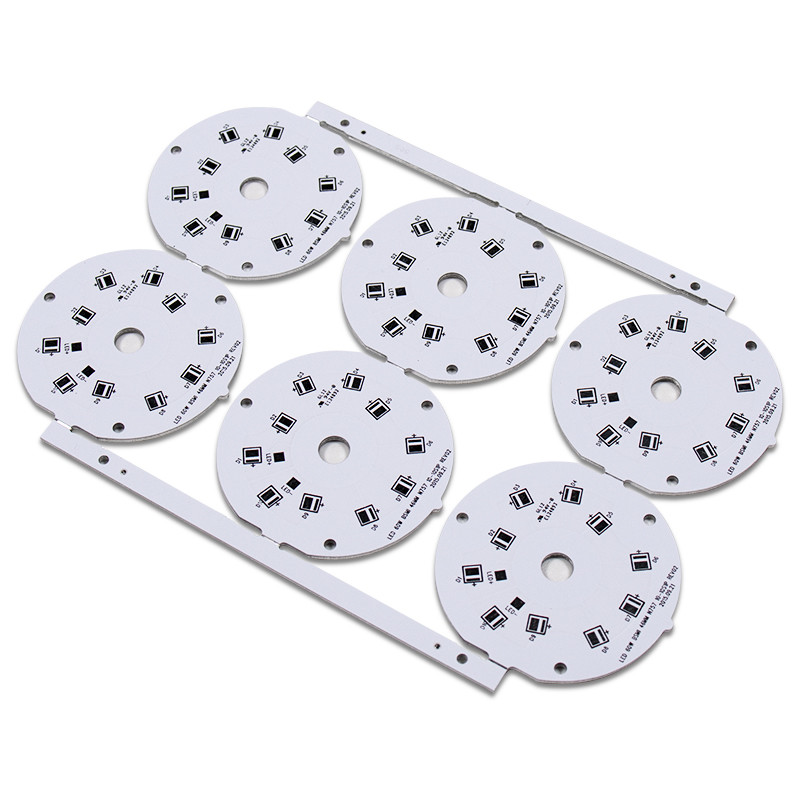

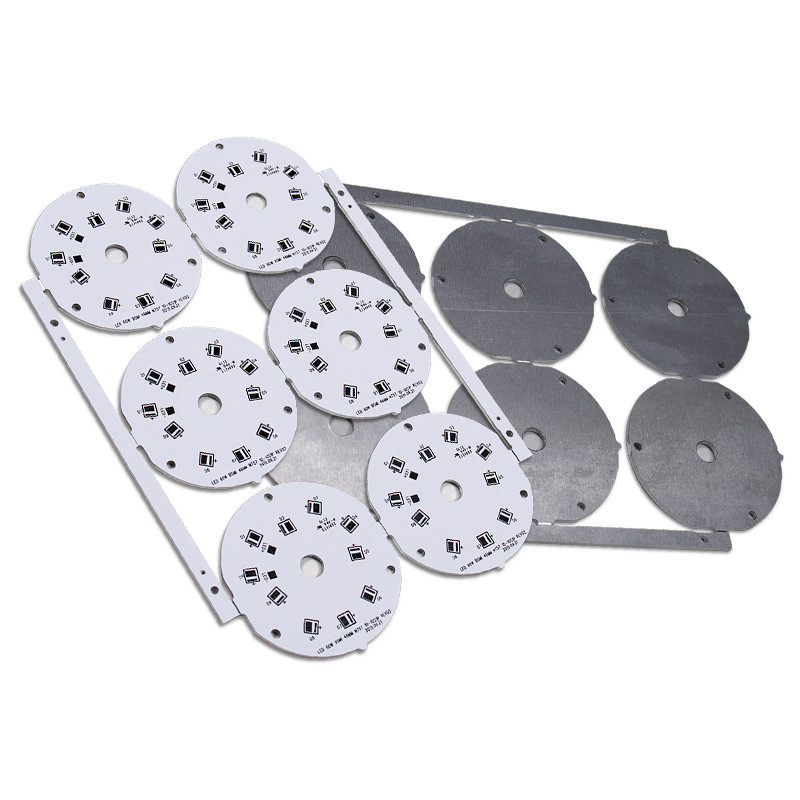

Συνήθειας ενιαίος-δευτερεύον αργιλίου οδηγημένο PCB πινάκων κυκλωμάτων PCB οδηγημένο 12v ελαφρύ

Δομή του αργιλίου PCBs:

Η δομή ενός βασικού PCB αργιλίου είναι ότι ενός χαλκού το ντυμένο φύλλο πλαστικού (CCL) υποστήριξε με μια βάση αργιλίου. Ένα φύλλο αλουμινίου χαλκού και ένα διηλεκτρικό στρώμα αποτελούν το CCL. Η βάση αργιλίου μπορεί να έχει μια πρόσθετη μεμβράνη βάσεων αργιλίου ως προστασία.

Σύκο 2: Δομή ενός PCB αργιλίου

Στρώμα φύλλων αλουμινίου χαλκού: Οι κατασκευαστές χρησιμοποιούν γενικά το ίδιο φύλλο αλουμινίου χαλκού όπως χρησιμοποιούν για κανονικούς FR-4 πίνακες, εκτός αν οι εφαρμογές απαιτούν τη μεγάλη τρέχουσα ικανότητα μεταφοράς. Για τα τελευταία, χρησιμοποιούν το σχετικά βαρύ χαλκό, με το πάχος που ποικίλλει από 1 έως 10 ουγγιές. Η εσωτερική πλευρά του φύλλου αλουμινίου χαλκού περνά από μια χαρακτηριστική επένδυση ψευδάργυρου και ορείχαλκου να βελτιώσει φλούδα-μακριά τη δύναμή της, ενώ η τοπ επιφάνεια υποβάλλεται σε μια χημική επεξεργασία για να αποτρέψει την οξείδωση.

Διηλεκτρικό στρώμα: Το πάχος αυτού του στρώματος ποικίλλει από 50 έως το um 200, και διαμορφώνει τη βασική τεχνολογία του PCB αργιλίου. Το διηλεκτρικό στρώμα έχει την άριστη θερμική αγωγιμότητα, τη χαμηλή θερμική αντίσταση, και τις υψηλές ηλεκτρικές ιδιότητες μόνωσης. Έχει επίσης τις άριστες αντι-θερμικές ιδιότητες γήρανσης και μπορεί να αντισταθεί τη θερμική και μηχανική πίεση.

Η δομή του διηλεκτρικού στρώματος εξαρτάται από την εφαρμογή. Για παράδειγμα, η καθολική χρήση PCBs αργιλίου ένας προ-preg-προ της εποξικής ίνας υάλου ως διηλεκτρικό στρώμα, ειδικές ρητίνες χρήσης PCBs αργιλίου της υψηλής θερμικής αγωγιμότητας, και του υψηλής συχνότητας αργιλίου PCBs χρησιμοποιεί ένα διηλεκτρικό στρώμα με ένα prepreg της ίνας υάλου ρητίνης Polyimide ή Polyolefin.

Στρώμα βάσεων αργιλίου: Αυτό είναι ένα υλικό υποστρωμάτων αργιλίου ενεργώντας ως ενισχυτικό συστατικό. Μαζί με την υψηλή θερμική αγωγιμότητα, το στρώμα βάσεων πρέπει να είναι κατάλληλο για τις κανονικές μηχανικές διαδικασίες παραγωγής συμπεριλαμβανομένης της κοπής, punching, και της διάτρησης.

FAQ:

Q1. Όλα τα προϊόντα σας πιστοποιούνται με UL, ROHS κ.λπ.;
Α: Ναι, πιστοποιούμαστε σε ISO9001: 2015, ISO14001: 2015, UL, SGS, ROHS.

Q2. Πώς μπορώ να πάρω ένα δείγμα για να ελέγξω την ποιότητά σας;
Α: Μετά από την επιβεβαίωση τιμών, μπορείτε να τοποθετήσετε τις διαταγές για τα δείγματα για τη δοκιμή και την αξιολόγησή σας.

Q3:  Προσφέρετε την εγγύηση για τα προϊόντα;
Α: Ναι, προσφέρουμε 2 έτη εξουσιοδότησης στα προϊόντα μας.
