Αρχική Σελίδα /Προϊόντα/PCB των οδηγήσεων συνήθειας/UL πίνακας PCB των επικυρωμένων 1.6mm ενιαίων δευτερευουσών οδηγήσεων αλουμινίου
UL πίνακας PCB των επικυρωμένων 1.6mm ενιαίων δευτερευουσών οδηγήσεων αλουμινίου
1PCS
MOQ
large.img.alt
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Yizhuo
Πιστοποίηση: UL,CE,ROHS
Αριθμό μοντέλου: οδηγημένο συνήθεια pcb1
Υψηλό φως:

πίνακας PCB των οδηγήσεων αλουμινίου 1.6mm

,

UL επικυρωμένος πίνακας PCB των οδηγήσεων αλουμινίου

,

PCB των οδηγήσεων αργιλίου 1.6mm
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Vacuum Package
Χρόνος παράδοσης: 10-12 ημέρες εργασίας
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 120000 sq.m/το μήνα
Προδιαγραφές
Στρώμα: 1-2 στρώματα
Δοκιμή: εξεταστικές jig fixturer/δοκιμή πετάγματος
πιστοποιητικό: ISO9001: 2008, ROHS, UL
Λήξη επιφάνειας: HASL αμόλυβδο
Silkscreen: Άσπρος, κίτρινος, μαύρος
Υπηρεσία συνήθειας: Οδηγημένα SMT τσιπ
Περιγραφή προϊόντων

Των ενιαίος-δευτερευουσών αλουμινίου οδηγήσεων πινάκων πίνακας κυκλωμάτων PCB 1.6mm τυπωμένος





Στοιχείο Ικανότητα
1. Υλικό βάσεων FR-4 το /ALUMINUM
2. Στρώματα 1-2
3. Εσωτερικό/εξωτερικό πάχος χαλκού Finised 1-10OZ
4. Τελειωμένο πάχος πινάκων 0.27.0mm
Ανοχή

Πίνακας thickness≤1.0mm: +/--0.1mm

1

Πίνακας thickness>2.0mm: +/-8%
5. Ανώτατο μέγεθος επιτροπής

≤2sidesPCB: 600*1500mm

Πολυστρωματικό PCB: 500*1200mm
6. Ελάχιστο πλάτος γραμμών αγωγών/διάστημα

Εσωτερικά στρώματα: ≥3/3mil

Εξωτερικά στρώματα: ≥3.5/3.5mil
7. Ελάχιστο μέγεθος τρυπών

Μηχανική τρύπα: 0.15mm

Τρύπα λέιζερ: 0.1mm
Ακρίβεια διάτρυσης: πρώτη διάτρηση

Πρώτη διάτρηση: 1mil

Δεύτερη διάτρηση: 4mil
8. Ελάχιστο δαχτυλίδι συγκόλλησης 4mil
9. Ελάχιστη γέφυρα μασκών ύλης συγκολλήσεως ≥0.08mm

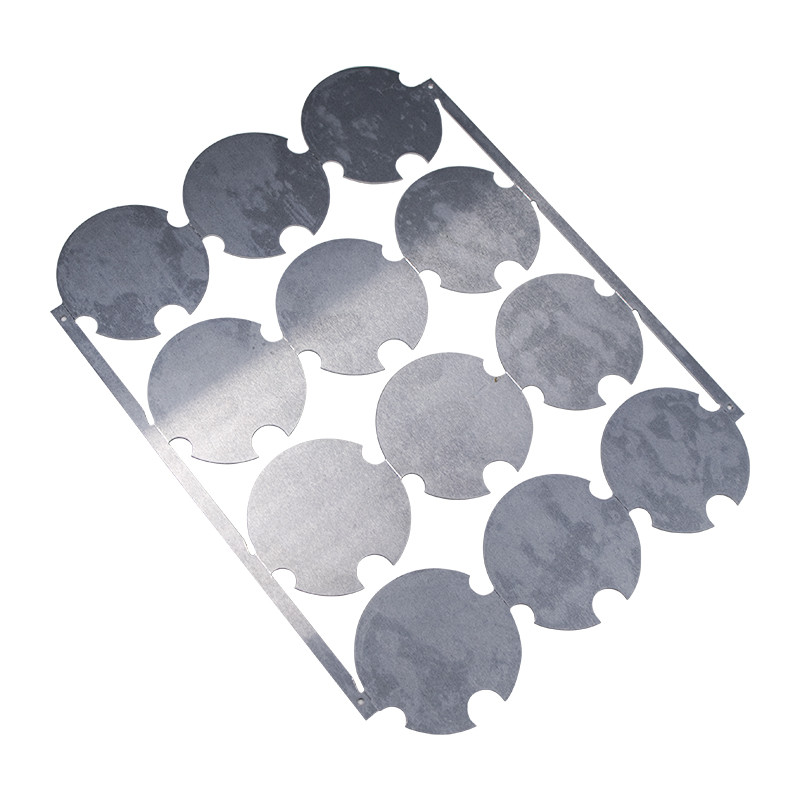

UL πίνακας PCB των επικυρωμένων 1.6mm ενιαίων δευτερευουσών οδηγήσεων αλουμινίου 0

Η διαδικασία παραγωγής PCB αργιλίου:

1. Κοπή lamilate

2. Διάτρηση

3. Ξεράνετε/υγρό να αναπτυχθεί ταινιών

4. Όξινη/αλκαλική χαρακτική

5. Μάσκα ύλης συγκολλήσεως οθόνης μεταξιού

6. Β-ΠΕΡΙΚΟΠΗ

7. Δοκιμή, οργανικό συντηρητικό solderability (OSP)

8. Τελικός ποιοτικός έλεγχος (FQC), τελική εξασφάλιση ποιότητας (FQA), συσκευασία, ναυτιλία

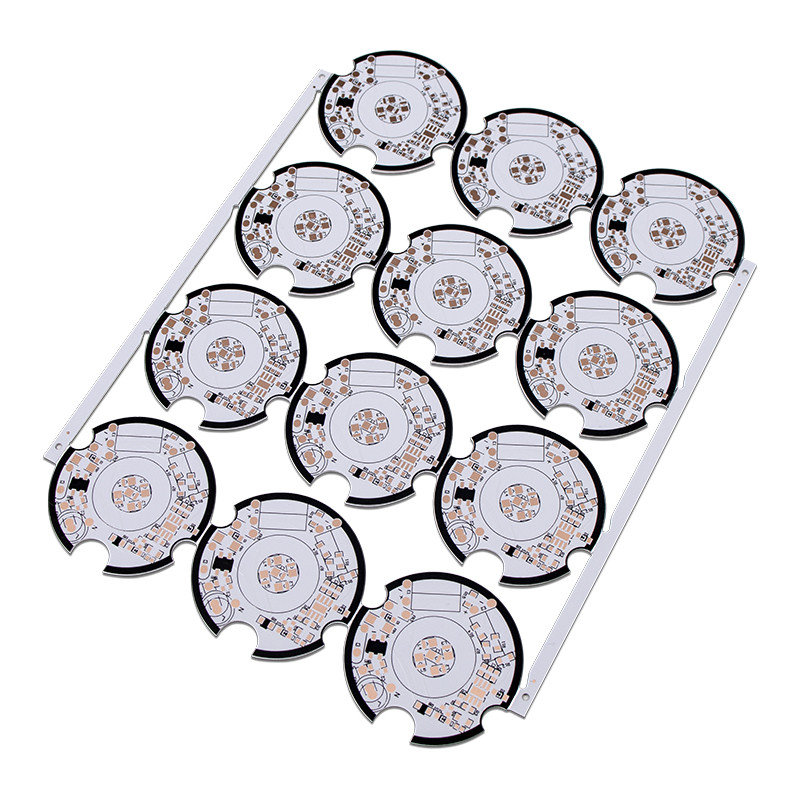

UL πίνακας PCB των επικυρωμένων 1.6mm ενιαίων δευτερευουσών οδηγήσεων αλουμινίου 1

ΕΦΑΡΜΟΓΈΣ PCB ΠΥΡΗΝΩΝ ΜΕΤΑΛΛΩΝ:



Το PCBs που απαιτεί πολλή δύναμη παράγει συνήθως πολλή θερμότητα. Εάν η γρήγορη ψύξη ανάγκης PCBs σας αυτό είναι καλύτερη να χρησιμοποιήσει το PCB πυρήνων μετάλλων από FR4. Ο ακόλουθος κατάλογος περιλαμβάνει μερικές από τις δημοφιλέστερες εφαρμογές που λειτουργούν μεγάλο με αυτήν την τεχνολογία:

  • Φωτισμός οδηγήσεων
  • Celling λαμπτήρας
  • Λαμπτήρας τοίχων
  • Λαμπτήρας κήπων
  • Αυτοκίνητη ηλεκτρονική

UL πίνακας PCB των επικυρωμένων 1.6mm ενιαίων δευτερευουσών οδηγήσεων αλουμινίου 2


FAQ:


Q1. Πόσο καιρό είναι η χρονική ανοχή;
Α: Για τα δείγματα, θα διαρκέσει 5-7 ημέρες εργασίας για τις μαζικές διαταγές, θα διαρκέσει 10-15 ημέρες εργασίας.

Q2. Πώς μπορώ να πάρω ένα δείγμα για να ελέγξω την ποιότητά σας;
Α: Μετά από την επιβεβαίωση τιμών, μπορείτε να τοποθετήσετε τις διαταγές για τα δείγματα για τη δοκιμή και την αξιολόγησή σας.

Q3:  Προσφέρετε την εγγύηση για τα προϊόντα;
Α: Ναι, προσφέρουμε 2 έτη εξουσιοδότησης στα προϊόντα μας.

ετικέτα:

PCB των οδηγήσεων συνήθειας Beveling

Peelable PCB 0.5mm των οδηγήσεων συνήθειας

Peelable PCB 0.3mm των οδηγήσεων συνήθειας
