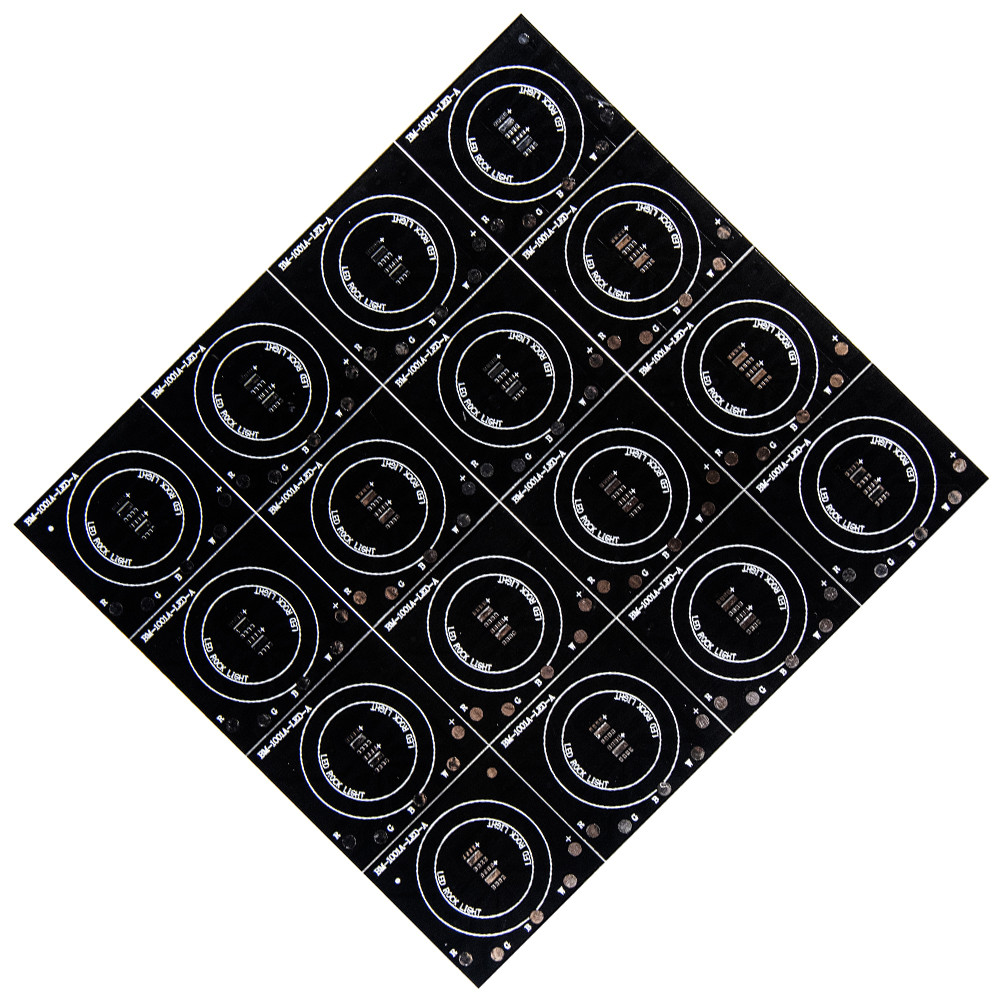

Βαρύ χρυσό δάχτυλο 2 χαλκού HASL ENIG πλαισιωμένη μάσκα ύλης συγκολλήσεως PCB μαύρη
Μαύρος βαρύς χαλκός κατασκευαστών PCB αργιλίου Soldermask για το καυτό οδηγημένο προϊόν
Αριθ. | Στοιχείο | Μαζική παραγωγή | Πρωτότυπο |
1 | Στρώματα | 1-8 στρώματα | 1-36 στρώματα |
2 | Μέγιστο μέγεθος επιτροπής | 600*770mm (23,62 ″ *30.31 ″) | 600*770mm (23,62 ″ *30.31 ″) 500*1200mm (19,69 ″ *47.24 ″) |
3 | Max.Board πάχος | 8.5mm | 8.5mm |
4 | Ελάχιστο πάχος πινάκων | 2L: 0.3mm, 4L: 0.4mm, 6L: 0.8mm |
2L: 0.2mm, 4L: 0.4mm. 6L: 0.6mm |
5 | Ελάχιστη εσωτερική εκκαθάριση στρώματος | 0.1mm (4mil) | 0.1mm (4mil) |
6 | Ελάχιστο πλάτος γραμμών | 0.075mm (3/3 mil) | 0.075mm (3/3 mil) |
7 | Ελάχιστο διάστημα γραμμών | 0.075mm (3/3 mil) | 0.075mm (3/3 mil) |
8 | Min.Hole μέγεθος | 0.15mm (6mil) | 0.15mm (6mil) |
9 | Καλυμμένο λ. πάχος τρυπών | 20um (0.8mil) | 20um (0.8mil) |
10 | Ελάχιστο τυφλό/θαμμένο μέγεθος τρυπών | 0.1mm (4mil) | 0.1mm (1-8layers) (4mil) |
11 | PTH Dia. Ανοχή | ±0.076mm (±3mil) | ±0.076mm (±3mil) |
12 | Μη PTH Dia. Ανοχή | ±0.05mm (±2mil) | ±0.05mm (±2mil) |
13 | Απόκλιση θέσης τρυπών | ±0.05mm (±2mil) | ±0.05mm (±2mil) |
14 | Βαρύ Coppe | 4oz/140μm | 6oz/175μm |
15 | Ελάχιστη πίσσα S/M | 0.1mm (4mil) | 0.1mm (4mil) |

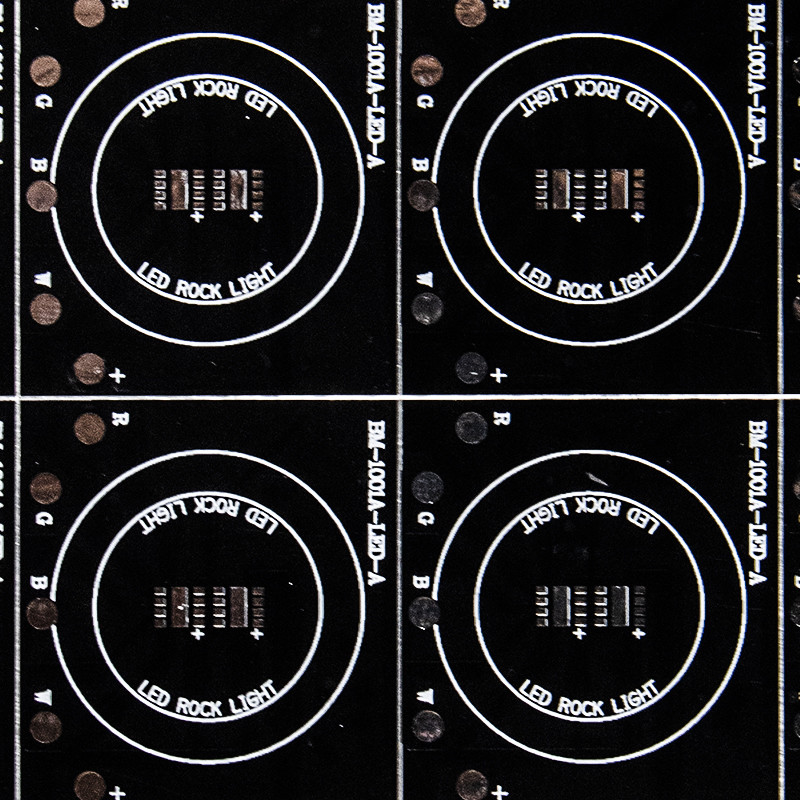

Μαύρο στρώμα κυκλωμάτων PCB αλουμινίου soldermask
Το στρώμα κυκλωμάτων (συνήθως χρησιμοποιημένο ηλεκτρολυτικό φύλλο αλουμινίου χαλκού) χαράζεται για να διαμορφώσει το τυπωμένο κύκλωμα, έναντι του υλικού FR4, το PCB αλουμινίου μπορεί να αντέξει το υψηλότερο ηλεκτρικό ρεύμα όταν ίδιο παχύ στρώμα κυκλωμάτων και ίδιο πλάτος ιχνών.
Απόδοση του αργιλίου PCBs:
Διαστατική σταθερότητα επίδειξης PCBs αργιλίου & σταθερό μέγεθος. Παραδείγματος χάριν, όταν θερμαίνονται από 30-140 βαθμούς, οι διαστάσεις τους είχαν μόνο μια αλλαγή από 2.5%-3.0%.
Η απόδοση του αργιλίου PCBs ενώ η θερμότητα διάλυσης είναι αρκετά καλά σε σύγκριση με συνηθισμένο FR4 PCBs. Παραδείγματος χάριν, ένα PCB FR4 που είναι 1.5mm παχύ θα έχει μια θερμική αντίσταση 20-22 βαθμών ανά Watt ενώ ένα PCB 1.5mm αργιλίου πυκνά θα έχει μια θερμική αντίσταση περίπου 1-2 βαθμών ανά Watt.
Κάθε ουσία έχει το συντελεστή θερμικής επέκτασής της. Το CTE του χαλκού (18ppm/C) και του αργιλίου (22ppm/C) είναι αρκετά στενό. Από την εργασία PCBs αργιλίου καλά από την άποψη του θερμικού διασκεδασμού, δεν έχουν τα αυστηρά ζητήματα συστολής ή ανάπτυξης. Λειτουργούν εξαιρετικά και είναι ανθεκτικοί συν αξιόπιστο.
FAQ:
Q1. Πόσο περίπου τα έξοδα αποστολής;
Α: Τα έξοδα αποστολής καθορίζονται από τον προορισμό, βάρος, που συσκευάζει το μέγεθος των αγαθών. Παρακαλώ μας ενημερώστε εάν μας χρειάζεστε για να σας αναφέρετε τα έξοδα αποστολής.
Q2: Όλα τα προϊόντα σας πιστοποιούνται με UL, ROHS κ.λπ.;
Α: Ναι, πιστοποιούμαστε σε ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: Ποια είναι τα κύρια προϊόντα των υπηρεσιών PCB/PCBA σας;
Α: Βιομηχανικός έλεγχος, αυτοκίνητος, ιατρικός εξοπλισμός, ηλεκτρονική επικοινωνίας, συσκευές ασφάλειας.
