Ελάχιστος πίνακας κυκλωμάτων διόδων PCB ελεγκτών των οδηγήσεων διαστήματος γραμμών 0.15mm

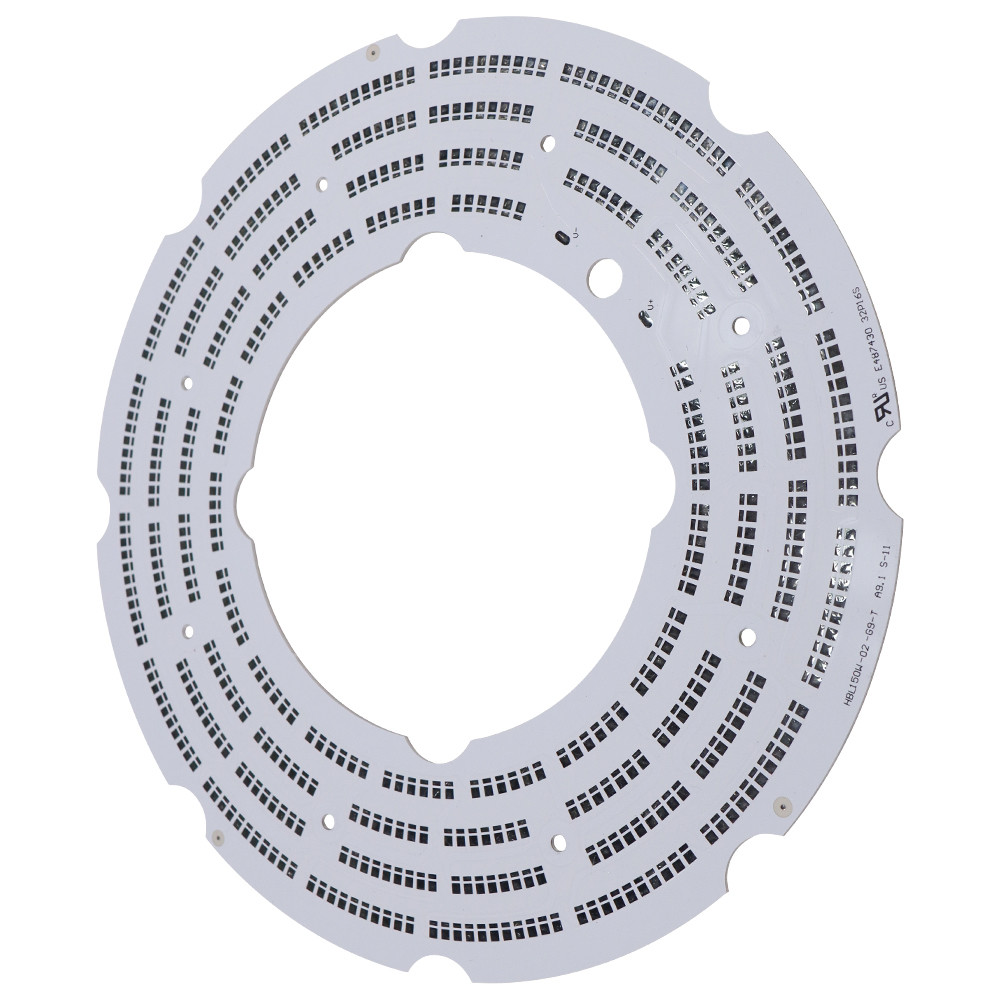

Οδηγημένη Rohs επιτροπή PCB PCB λαμπτήρων αργιλίου γύρω από οδηγημένη που χρησιμοποιείται για το οδηγημένο φως
Πλεονεκτήματα του αργιλίου PCBs:
Η χρήση του αργιλίου PCBs προσφέρει διάφορα πλεονεκτήματα πέρα από αυτό κανονικών FR-4 PCBs. Έναντι τυποποιημένων FR-4 κατασκευών, το αργίλιο PCBs προσφέρει έναν εντυπωσιακά ανώτερο διασκεδασμό θερμότητας. Αν και μόνο ένα δέκατο του πάχους του συμβατικού εποξικός-γυαλιού, τα διηλεκτρικά σε ένα PCB αργιλίου μπορεί να είναι 5 έως 10 φορές πιό αγώγιμος θερμικά. Αυτό κάνει τη θερμική διαχείριση στο αργίλιο PCBs εκθετικά αποδοτικότερο έναντι αυτού ενός συμβατικού άκαμπτου PCB. Επομένως, οι σχεδιαστές μπορούν να χρησιμοποιήσουν τα χαμηλότερα βάρη χαλκού στο αργίλιο PCBs από εκείνοι που προτείνονται από την ΕΠΙ στα διαγράμματα θερμότητα-ανόδου τους.
Διαφορετικοί τύποι αργιλίων PCBs
Οι κατασκευαστές έχουν επιτύχει στους καινοτόμους διαφορετικούς τύπους αργιλίων PCBs όπως:
Εύκαμπτο αργίλιο PCBs: Αυτοί χρησιμοποιούν τα νέα εύκαμπτα διηλεκτρικά που χαρακτηρίζουν τα συστήματα ρητίνης Polyimide με τα κεραμικά υλικά πληρώσεως για την άριστη ηλεκτρική μόνωση, τη θερμική αγωγιμότητα, και την ευελιξία. Η βάση μετάλλων χρησιμοποιεί το εύκαμπτο αργίλιο όπως 5754 ή παρόμοιος. Ο συνδυασμός παράγει ένα PCB που ο χρήστης μπορεί να κάμψει στη θέση, αλλά όχι τη χρήση για την κανονική κάμψη.
Υβριδικό αργίλιο PCBs: Αυτοί χρησιμοποιούν ένα μη-θερμικό υλικό ως υποσυγκρότημα, το οποίο το fabricator επεξεργάζεται ανεξάρτητα, και έπειτα δεσμοί στη βάση αργιλίου χρησιμοποιώντας τα θερμικά υλικά. Για παράδειγμα, συμβατικά 2 - ή 4 στρώμα FR-4 PCB που συνδέεται με μια βάση αργιλίου βοηθά να βελτιώσει το διασκεδασμό θερμότητας και τη μηχανική ακαμψία.
Πολυστρωματικό αργίλιο PCBs: Το Fabricators κάνει αυτοί από τα πολλαπλάσια στρώματα των θερμικά αγώγιμων διηλεκτρικών. Ο σχεδιαστής μπορεί να τοποθετήσει ένα ή περισσότερα στρώματα των κυκλωμάτων που θάβονται στα διηλεκτρικά, και χρησιμοποιεί τα τυφλά και θαμμένα vias. Εντούτοις, αυτό το PCBs δεν είναι τόσο αποτελεσματικό στη μεταφορά της θερμότητας.
Αργίλιο PCBs μέσω-τρυπών: Πριν από την ελασματοποίηση, το fabricator πρέπει προ-τρυπάνι η βάση αργιλίου, και να το επιχωματώσει με διηλεκτρικό για να διαμορφώσει τον πυρήνα ενός πολυστρωματικού PCB. Αυτό επιτρέπει στο fabricator για να τοποθετήσει και τις δύο πλευρές της βάσης αργιλίου με τα θερμικά υλικά και τις υποσυγκεντρώσεις PCB σε στρώματα. Μετά από την ελασματοποίηση, το fabricator μπορεί να τρυπήσει τη συνέλευση όπως τη διάτρυση ενός συμβατικού πολυστρωματικού PCB, με καλυμμένος μέσω των τρυπών που περνούν με τρυπάνι μέσω των εκκαθαρίσεων στο αργίλιο. Αυτό είναι η πιό σύνθετη κατασκευή ενός PCB αργιλίου.
Τύπος προϊόντων |
Γύρω από οδηγημένη επιτροπή PCB |
Μέγιστο μέγεθος επιτροπής |
20 " *24» (1170mm*600mm) |
Πάχος χαλκού |
0.5oz, 1oz, 2oz, 3oz και 4 oz |
Διηλεκτρικό πάχος (στο υπόστρωμα) |
0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm και 3.2mm |
Τελειωμένο πάχος πινάκων |
0.4mm 4.0mm |
Ανοχή πάχους |
+/-10% |
Κατεργασία αργιλίου |
Η διάτρυση, τρύπημα, άλεση, δρομολόγηση, κύβος-που τρυπά με διατρητική μηχανή, διακόπτει την ετικέττα διαθέσιμη |
Τα λεπτά τελειώνουν το μέγεθος τρυπών |
0.25mm |
Max.working τάση |
2.5kVDC (0.075mm διηλεκτρικά), 3.75kVDC (0.15mm διηλεκτρικά) |
Min.Track πλάτος |
0.2mm (8mils) |
Min.Track χάσμα |
0.2mm (8mils) |
Ελάχιστη πίσσα μαξιλαριών SMD |
0.2mm (8mils) |
Λήξη επιφάνειας |
HASL, HASL αμόλυβδο, χρυσός βύθισης, χρυσός λάμψης, OSP |
Χρώμα Soldermask |
Άσπρος, μαύρος, άλλοι διαθέσιμοι |
Χρώμα μύθου |
Μαύρος, άσπρος, άλλοι διαθέσιμοι |
FAQ:
Q1. Μπορώ να έχω μια διαταγή δειγμάτων για το οδηγημένο φως;
Α: Ναι, χαιρετίζουμε τη διαταγή δειγμάτων να εξετάσουμε και να ελέγξουμε την ποιότητα. Τα μικτά δείγματα είναι αποδεκτά.
Q2: Έχετε τη συντήρηση προϊόντων μεταπωλήσεων διαθέσιμη για τους πελάτες σας;
Α: Ναι, για οποιαδήποτε ποιοτικά προβλήματα Fulltronics θα πάρει την ευθύνη μας να την λύσουμε για σας οποτεδήποτε.
Q3: Τι είδους η μορφή αρχείου PCB μπορεί εσείς να δεχτεί για την παραγωγή;
Α: Gerber, PROTEL 99SE, PROTEL DXP, PCB ΔΎΝΑΜΗΣ, CAM350, GCCAM, ODB+ (.TGZ)
