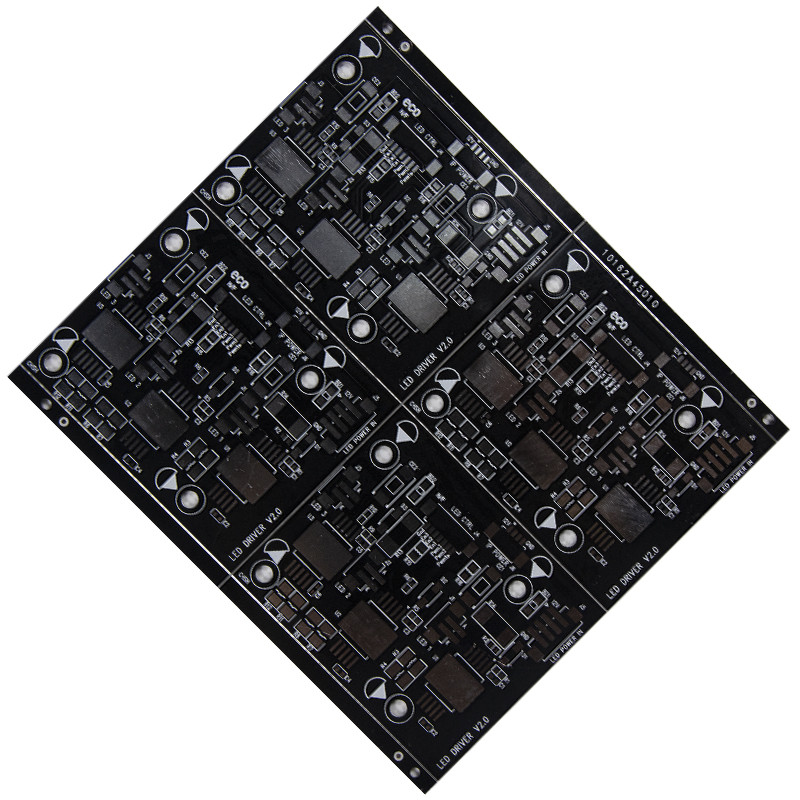

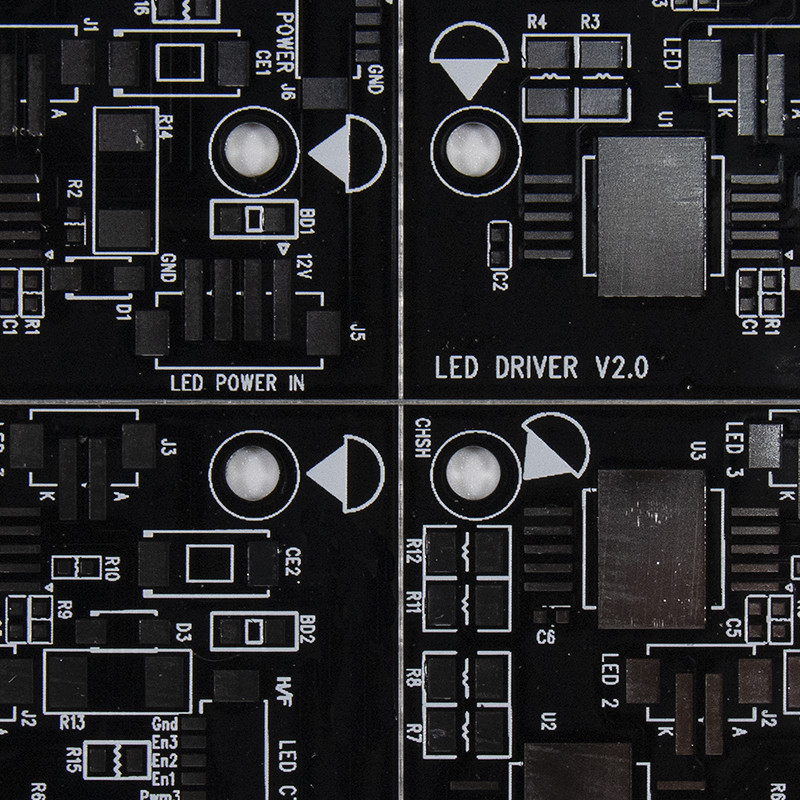

Πίνακας PCB πιάτων αργιλίου των τετραγωνικών οδηγήσεων SMD για τον ελαφρύ λαμπτήρα των οδηγήσεων
Συνήθειας τετραγωνική Smd επιτροπή PCB αργιλίου οδηγημένη πιάτο για τον οδηγημένο ελαφρύ λαμπτήρα
Πλεονεκτήματα του PCB αλουμινίου:
Υπάρχουν διάφορα πλεονεκτήματα του αργιλίου PCBs, είναι μερικοί απ' αυτούς,
1. Προσιτό PCB πυρήνων μετάλλων
Το αργίλιο PCBs είναι πολύ φτηνότερο από άλλο πυρήνα PCBs μετάλλων. Έχουν την υψηλότερη θερμική αγωγιμότητα σε σύγκριση με συνήθως χρησιμοποιημένα FR-4 PCBs. Αντίθετα, εάν χρησιμοποιείτε το χαλκό ή το ανοξείδωτο PCBs, κατόπιν θα είναι υψηλότερο στο κόστος. Κατά συνέπεια, μπορείτε να κερδίσετε χρήματα με να πάρετε το φτηνότερο τύπο πυρήνα PCBs μετάλλων. Ο λόγος πίσω από το χαμηλότερο κόστος είναι ότι το αργίλιο είναι εύκολα διαθέσιμο και έχει ένα χαμηλότερο κόστος σε σύγκριση με άλλα μέταλλα που χρησιμοποιούνται για MCPCBs.
2. Υψηλή θερμική αγωγιμότητα
Το αργίλιο χρησιμοποιείται λόγω της υψηλής θερμικής αγωγιμότητάς του. Μπορεί εύκολα να διαλύσει τη θερμότητα που παράγεται από τα συστατικά εν πλω. Μπορεί να αντισταθεί τις υψηλές θερμοκρασίες. Οι διηλεκτρικές συμπεριφορές η θερμότητα από τα συστατικά και βοήθειες στη διάλυση της θερμότητας. Κατά συνέπεια, προστατεύει τα συστατικά που λειτουργούν στον πίνακα και μπορεί να αυξήσει τη ζωή. Επιπλέον, δεν υπάρχει καμία ανάγκη να χρησιμοποιήσει heatsinks. Εάν το PCB σας χρειάζεται πολλά heatsinks, κατόπιν μια καλύτερη επιλογή θα μπορούσε να είναι PCB αργιλίου. Θα μπορούσε σας κερδίζει χρήματα.
3. Μορφή Retainment
Το πρόβλημα με τον πίνακα FR-4 είναι ότι δεν μπορούν να διατηρήσουν τη μορφή τους στις υψηλές θερμοκρασίες. Ο πίνακας αρχίζει να κάμπτει, και δεν μπορεί να διατηρήσει τις διαστάσεις του. Αφ' ετέρου, ο πίνακας αργιλίου μπορεί να διατηρήσει τη μορφή κάτω από την πίεση θερμοκρασίας και πίεσης.
4. Φιλικός προς το περιβάλλον
Το αργίλιο είναι φιλικό προς το περιβάλλον, και δεν υπάρχει καμία ζημιά σε χρησιμοποίηση του. Είναι σύμφωνα με τα διεθνή πρότυπα. Είναι 100% μη τοξικό. Μπορεί επίσης να ανακυκλωθεί.
5. Διάρκεια
Το αργίλιο PCBs είναι ανθεκτικό. Μπορούν να αντισταθούν τη φθορά λόγω χρήσης και τις ακραίες θερμοκρασίες. Το αργίλιο είναι πολύ ισχυρότερο από ένα κοινό υπόστρωμα FR-4, και έχει μια υψηλή ικανότητα της παρεμπόδισης των τυχαίων ζημιών. Μπορεί να χειριστεί την περισσότερες πίεση και πίεση. Υπάρχει μια πολύ χαμηλή πιθανότητα της θραύσης του πίνακα.
6. Ελαφρύς
Το αργίλιο έχει πολύ έναν ελαφρύ σε σύγκριση με το χαλκό και το ανοξείδωτο. Έτσι, το τελικό προϊόν μπορεί να έχει το λιγότερο βάρος.
| PCB Capactity |
| Υλικό βάσεων |
FR-4, 22F, cem-3, cem-1, αργίλιο, HB, 94V0 |
| Στρώματα |
1-22 στρώματα |
| Ανώτατη επιτροπή |
1550mm*800mm |
| Πάχος χαλκού |
0.5oz, 1oz, 2oz, 3oz, 4oz |
| Διηλεκτρικό πάχος |
0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm |
| Πάχος πυρήνων πινάκων |
0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm και 3.2mm |
| Πάχος πινάκων |
0.4mm - 4.0mm |
| Ανοχή πάχους |
+/-10% |
| Κατεργασία αργιλίου |
Η διάτρυση, τρύπημα, άλεση, δρομολόγηση, κύβος-που τρυπά με διατρητική μηχανή, διακόπτει την ετικέττα διαθέσιμη |
| Ελάχιστη τρύπα |
0,2 χιλ. |
| Max που λειτουργεί την τάση |
2.5kVDC (0.075mm διηλεκτρικά), 3.75kVDC (0.15mm διηλεκτρικά) |
| Ελάχιστο πλάτος διαδρομής |
0.2mm (8mil) |
| Ελάχιστη διαδρομή Gap |
0.2mm (8mil) |
| Ελάχιστη πίσσα μαξιλαριών SMD |
0.2mm (8mil) |
| Λήξη επιφάνειας |
HASL αμόλυβδο, χρυσός βύθισης, ασήμι βύθισης |
| Χρώμα μασκών ύλης συγκολλήσεως |
Πράσινο, μπλε κ.λπ. |
| Χρώμα μύθου |
Μαύρο, άσπρο κ.λπ. |
| Ε-δοκιμή |
Ναι |
| Πιστοποιητικό |
UL/CUL/ROHS/ISO9001 |
FAQ:
Q1: Πόσο περίπου η ικανότητα ανεφοδιασμού σας;
Α: Για τον πίνακα PCB, πρέπει να προετοιμάσετε τα αρχεία του αρχείου Gerber, πρέπει συμπεριλαμβάνων τα σχήματα RS274X, ODB++, DXF, PCB, PCBDOC κ.λπ. Για PCBA (PCB με τα συγκολλημένα συστατικά), εκτός από το αρχείο για το PCB, πρέπει επίσης να προετοιμάσετε τον κατάλογο BOM (συστατικός κατάλογος), το αρχείο επιλογών και θέσεων (txt σχήμα), την πραγματική εικόνα δειγμάτων ή το τρισδιάστατο αρχείο κ.λπ. έκδοσης PDF.
Q2: Πόσο περίπου τα έξοδα αποστολής;
Α: Τα έξοδα αποστολής καθορίζονται από τον προορισμό, βάρος, που συσκευάζει το μέγεθος των αγαθών. Παρακαλώ μας ενημερώστε εάν μας χρειάζεστε για να σας αναφέρετε τα έξοδα αποστολής.
Q3: Περιορίζετε MOQ;
Α: Δεν περιορίζουμε οποιοδήποτε MOQ, η ελάχιστη διαταγή που δεχόμαστε είμαστε 1pcs.
