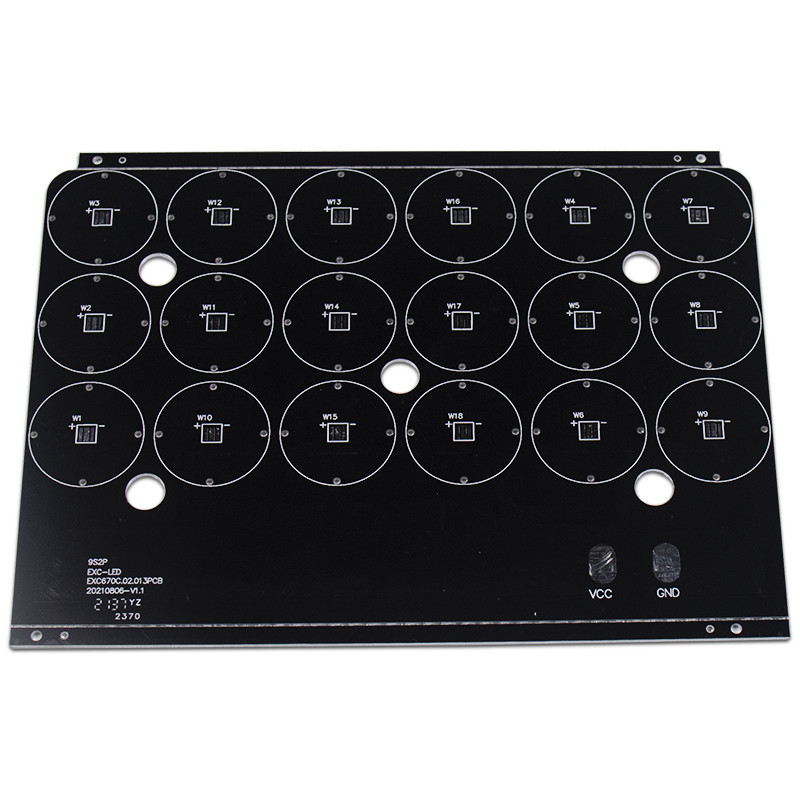

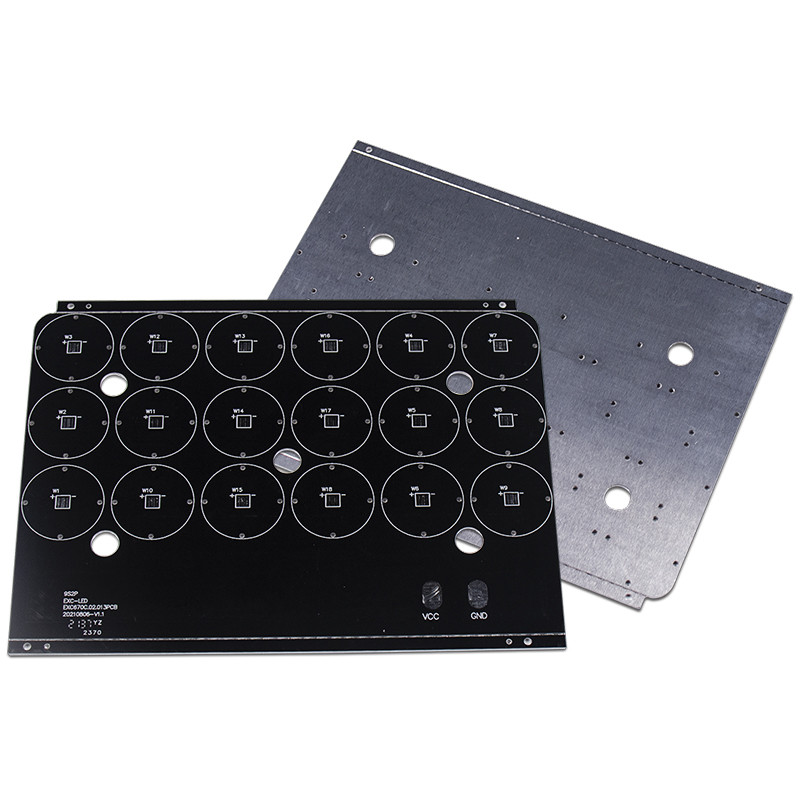

Ενιαίο πλαισιωμένο PCB σειράς των οδηγήσεων αργιλίου SMD για το φωτεινό σηματοδότη
2PCS
MOQ
large.img.alt
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Yizhuo
Πιστοποίηση: CE,ROHS,UL
Αριθμό μοντέλου: Πίνακας 12 PCB οδηγήσεων
Υψηλό φως:

PCB σειράς των οδηγήσεων SMD

,

PCB σειράς των ενιαίων πλαισιωμένο οδηγήσεων αργιλίου

,

Πίνακας κυκλωμάτων φωτεινών σηματοδοτών των οδηγήσεων SMD

Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Vacuum Package + κιβώτιο χαρτοκιβωτίων καλής ποιότητας
Χρόνος παράδοσης: 10-12 ημέρες εργασίας
Όροι πληρωμής: T/T, Western Union
Προδιαγραφές
Υλικό: Υλικό αργιλίου
Σκιαγράφηση Punching: Δρομολόγηση, β-ΠΕΡΙΚΟΠΗ, Beveling
Λήξη επιφάνειας: HASL/ENIG/OSP/Immersion ασήμι
Ελάχιστο πλάτος γραμμών: 0.3-0.35um
Εφαρμογή: ιατρικοί εξοπλισμοί, αυτοκίνητη ηλεκτρονική, βιομηχανία
Μάσκα ύλης συγκολλήσεως: Πράσινος. Κόκκινος. Μπλε. Άσπρος. Black.Yellow
Περιγραφή προϊόντων

Οδηγημένη σειράς οδηγημένη PCB συνέλευση PCB Smt πινάκων κυκλωμάτων φωτεινών σηματοδοτών PCB οδηγημένη Smd οδηγημένη



1. Εισαγωγή

Σαν είδος του ενιαίος-πλαισιωμένου PCB αργιλίου, το PCB των οδηγήσεων χρησιμοποιείται ευρέως στους λαμπτήρες οδών, τους λαμπτήρες των οδηγήσεων, και τους οικιακούς λαμπτήρες.



2. Υλικό: PCB αργίλιο-βάσεων

Στοιχείο Μονάδα   Προδιαγραφή Όρος δοκιμής
Πάχος μόνωσης um

Max

Λ.

200

60

Αντίσταση ύλης συγκολλήσεως (288℃) SEC. Λ. 600 ΕΠΙ-TM-650 2.4.13.1
Θερμικός κλονισμός 288℃10» /cycle Λ. 6 χρόνοι ΕΠΙ-TM-650 2.4.13.1
Δύναμη φλούδας (κανονική θέση) lb/in Λ. 9 ΕΠΙ-TM-650 2.4.8
Τάση διακοπής V/mil   750 ΕΠΙ-TM-650 2.5.6
Ειδική αντίσταση όγκου (κανονικό status>E+14) Ω · εκατ.   1.8*1015 ΕΠΙ-TM-650 2.5.17.1
Ειδική αντίσταση επιφάνειας (κανονικό status>E+12) Ω 3.5*1014 ΕΠΙ-TM-650 2.5.17.1

Διηλεκτρική σταθερά

1 MHZ κανονικής θέσης

1 Ghz κανονικής θέσης



5.6

5.3

ΕΠΙ-TM-650

2.5.5.3

2.5.5.5

2.5.5.6

Σταθερά διασκεδασμού

1 MHZ κανονικής θέσης

1 Ghz κανονικής θέσης



0,013

0,010

ΕΠΙ-TM-650

2.5.5.3

2.5.5.5

2.5.5.9

Απορρόφηση νερού %   0,2 ΕΠΙ-TM-650 2.6.2.1

Θερμική αγωγιμότητα

(μετρημένος σχετικά με το στρώμα μόνωσης μόνο)

W/m℃   1.0 Astm-E1461
Εύφλεκτο 94V-0   Πέρασμα ΕΠΙ-TM-650 2.3.9
Tg   100 ΕΠΙ-TM-650 2.4.24
TD   410 TBD (απώλεια 5wt%)
MOT (RTI)   130 UL746B
CTI (συγκριτικός ακολουθώντας δείκτης) Β   >600 (PLC=0) UL746E DSR



3. Πιστοποίηση: UL, ROHS, προσιτότητα, ISO
4. Σειρά χρήσης: Φωτισμός, αυτοκίνητος ηλεκτρονικός εξοπλισμός, παροχή ηλεκτρικού ρεύματος, ηλεκτρονικός έλεγχος, εξοπλισμός υπολογιστών, ηλεκτρονική κ.λπ. επικοινωνίας.
5. Ποιες εκθέσεις έχουμε συμμετάσχει μέσα;
Έκθεση του Νέου Δελχί, ηλεκτρονική έκθεση της Μόσχας, κ.λπ.



6. Οι υπηρεσίες μας
1. Γρήγορη απάντηση
2. Λογική τιμή βασισμένη στην καλή ποιότητα
3. Παρέχετε τη μιας στάσης υπηρεσία (συστατικά, cOem)
4. Άφθονος κατάλογος & συνήθης υλική προετοιμασία


7. Μέθοδος πληρωμής:
T/T, Paypal, πιστωτική κάρτα, Western Union, κ.λπ.



Ενιαίο πλαισιωμένο PCB σειράς των οδηγήσεων αργιλίου SMD για το φωτεινό σηματοδότη 0

Γιατί το αλουμίνιο χρησιμοποιείται στους πίνακες κυκλωμάτων;



Το αργίλιο μπορεί πραγματικά να μεταφέρει τη θερμότητα μακρυά από τα ζωτικής σημασίας συστατικά, ελαχιστοποιώντας κατά συνέπεια την επιβλαβή επίδραση που θα μπορούσε να έχει στον πίνακα κυκλωμάτων. Υψηλότερη διάρκεια: Το αργίλιο παρέχει τη δύναμη και τη διάρκεια σε ένα προϊόν ότι οι κεραμικές ή βάσεις φίμπεργκλας δεν μπορούν.



Ενιαίο πλαισιωμένο PCB σειράς των οδηγήσεων αργιλίου SMD για το φωτεινό σηματοδότη 1

Πλεονεκτήματα και μειονεκτήματα του PCB αργιλίου



Οι πίνακες αργιλίου είναι μια από τις ο πιό θερμικά αγώγιμες επιλογές PCB. Κρατούν όσο το δυνατόν περισσότερη θερμότητα μακρυά από τα ζωτικής σημασίας συστατικά να εξασφαλίσουν ελάχιστη ζημία κυκλωμάτων. Χάρι στην υψηλή ανοχή θερμότητάς τους, μπορούν να χειριστούν τα υψηλότερα κυκλώματα πυκνότητας και τα μεγαλύτερα επίπεδα δύναμης. Τα υποστρώματα που δημιουργούνται από τα κράματα αργιλίου έχουν ένα υψηλό επίπεδο της φυσικής διάρκειας που χαμηλώνει τον κίνδυνο θραύσης. Έναντι άλλων μετάλλων, το αργίλιο έχει μια χαμηλότερη περιβαλλοντική επίδραση εκτός από ένα λογικό κόστος.



Αφ' ετέρου, το αργίλιο PCBs τείνει να έχει περισσότερες χρήσεις θέσεων από τους τυποποιημένους πίνακες. Ενώ κοστίζουν λιγότερο από να προσθέσουν τους αγωγούς σε έναν πίνακα χαλκού, έχουν μια υψηλότερη τιμή από τυποποιημένο PCBs χωρίς εκείνα τα συστατικά. Η επένδυση σε έναν πυρήνα αργιλίου μπορεί να μην πληρώσει μακριά εάν η αίτησή σας δεν περιλαμβάνει τις υψηλές θερμοκρασίες. Εάν προγραμματίζετε στη δημιουργία ενός ευκίνητου κυκλώματος, ένα ευκίνητο PCB αργιλίου μπορεί μόνο να λυγίσει στην αρχική θέση του. Θα κάμψει για να αρμόσει στη μικρότερη ηλεκτρονική, αλλά δεν θα αντισταθεί την πίεση της δόνησης.

Ενιαίο πλαισιωμένο PCB σειράς των οδηγήσεων αργιλίου SMD για το φωτεινό σηματοδότη 2
