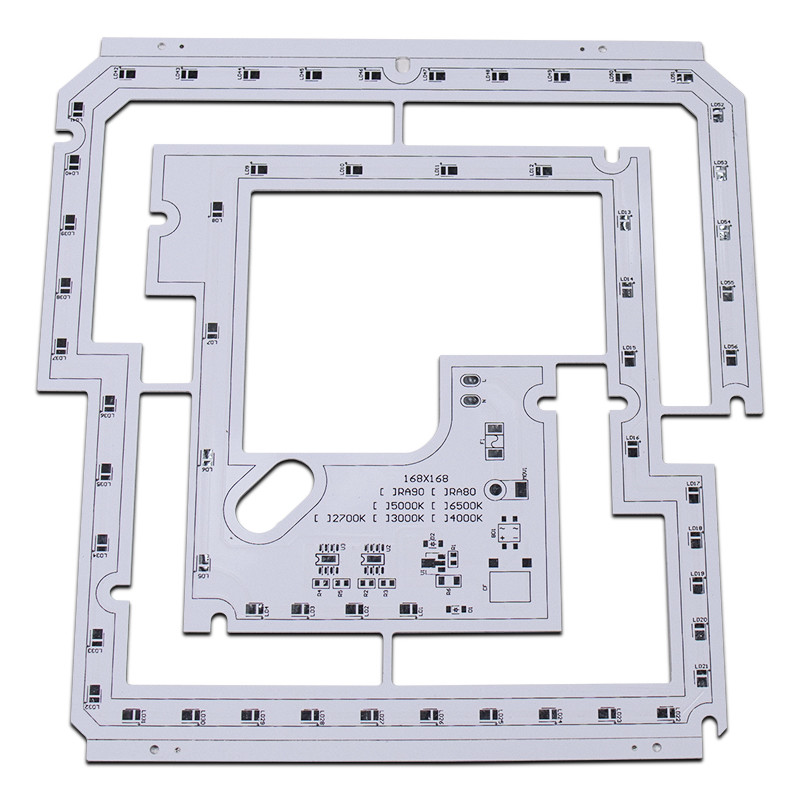

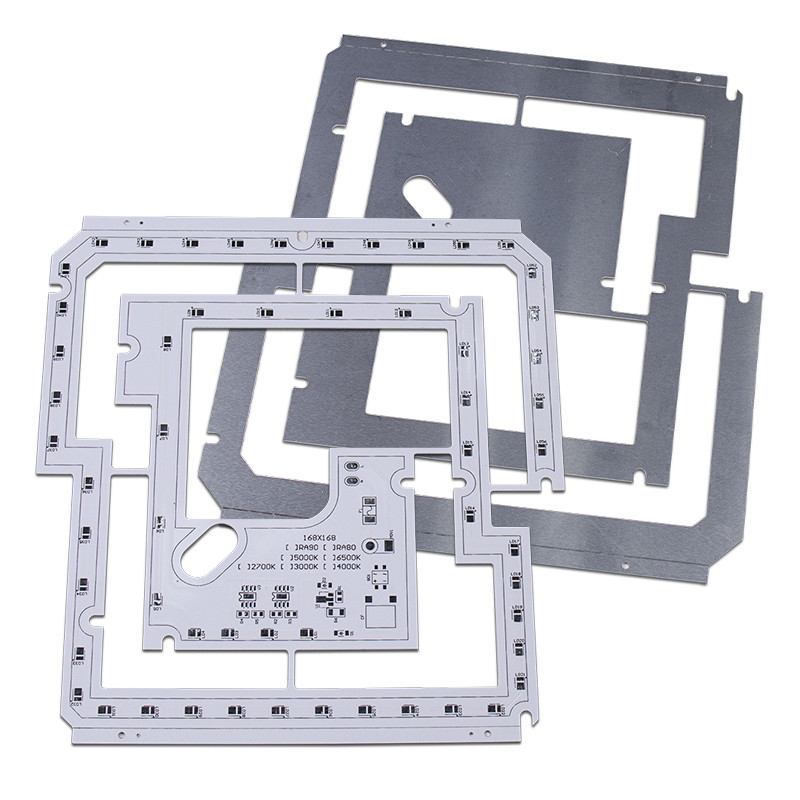

Ο ηλιακός ελαφρύς πίνακας κυκλωμάτων οδήγησε οδηγημένο το 12v κυκλωμάτων PCB σειράς πινάκων οδηγημένο σχέδιο
1. Εισαγωγή
Σαν είδος του ενιαίος-πλαισιωμένου PCB αργιλίου, το PCB των οδηγήσεων χρησιμοποιείται ευρέως στους λαμπτήρες οδών, τους λαμπτήρες των οδηγήσεων, και τους οικιακούς λαμπτήρες.
2. Υλικό: PCB αργίλιο-βάσεων
Στοιχείο | Μονάδα | Προδιαγραφή | Όρος δοκιμής | |
Πάχος μόνωσης | um |
Max Λ. |
200 60 |
— |
Αντίσταση ύλης συγκολλήσεως (288℃) | SEC. | Λ. | 600 | ΕΠΙ-TM-650 2.4.13.1 |
Θερμικός κλονισμός | 288℃10» /cycle | Λ. | 6 χρόνοι | ΕΠΙ-TM-650 2.4.13.1 |
Δύναμη φλούδας (κανονική θέση) | lb/in | Λ. | 9 | ΕΠΙ-TM-650 2.4.8 |
Τάση διακοπής | V/mil | 750 | ΕΠΙ-TM-650 2.5.6 | |
Ειδική αντίσταση όγκου (κανονικό status>E+14) | Ω · εκατ. | 1.8*1015 | ΕΠΙ-TM-650 2.5.17.1 | |
Ειδική αντίσταση επιφάνειας (κανονικό status>E+12) | Ω | — | 3.5*1014 | ΕΠΙ-TM-650 2.5.17.1 |
Διηλεκτρική σταθερά 1 MHZ κανονικής θέσης 1 Ghz κανονικής θέσης |
— |
5.6 5.3 |
ΕΠΙ-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
Σταθερά διασκεδασμού 1 MHZ κανονικής θέσης 1 Ghz κανονικής θέσης |
0,013 0,010 |
ΕΠΙ-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
Απορρόφηση νερού | % | 0,2 | ΕΠΙ-TM-650 2.6.2.1 | |
Θερμική αγωγιμότητα (μετρημένος σχετικά με το στρώμα μόνωσης μόνο) |
W/m℃ | 1.0 | Astm-E1461 | |
Εύφλεκτο | 94V-0 | Πέρασμα | ΕΠΙ-TM-650 2.3.9 | |
Tg | ℃ | 100 | ΕΠΙ-TM-650 2.4.24 | |
TD | ℃ | 410 | TBD (απώλεια 5wt%) | |
MOT (RTI) | ℃ | 130 | UL746B | |
CTI (συγκριτικός ακολουθώντας δείκτης) | Β | >600 (PLC=0) | UL746E DSR |
3. Πιστοποίηση: UL, ROHS, προσιτότητα, ISO
4. Σειρά χρήσης: Φωτισμός, αυτοκίνητος ηλεκτρονικός εξοπλισμός, παροχή ηλεκτρικού ρεύματος, ηλεκτρονικός έλεγχος, εξοπλισμός υπολογιστών, ηλεκτρονική κ.λπ. επικοινωνίας.
5. Ποιες εκθέσεις έχουμε συμμετάσχει μέσα;
Έκθεση του Νέου Δελχί, ηλεκτρονική έκθεση της Μόσχας, κ.λπ.
6. Οι υπηρεσίες μας
1. Γρήγορη απάντηση
2. Λογική τιμή βασισμένη στην καλή ποιότητα
3. Παρέχετε τη μιας στάσης υπηρεσία (συστατικά, cOem)
4. Άφθονος κατάλογος & συνήθης υλική προετοιμασία
7. Μέθοδος πληρωμής:
T/T, Paypal, πιστωτική κάρτα, Western Union, κ.λπ.
Ένα PCB αργιλίου έχει ένα παρόμοιο σχεδιάγραμμα σε οποιοδήποτε άλλοδήποτε PCB. Έχει ένα στρώμα ή τα στρώματα του χαλκού, μάσκα ύλης συγκολλήσεως και βαλμένος σε στρώσεις πέρα από το. Αντί της κατοχής του φίμπεργκλας ή του πλαστικού υποστρώματος, εν τούτοις, ένας πίνακας κυκλωμάτων αργιλίου έχει ένα υπόστρωμα μετάλλων. Αυτή η βάση περιέχει κυρίως έναν συνδυασμό αργιλίου. Ο πυρήνας μετάλλων μπορεί να αποτελεσθεί εξ ολοκλήρου από το μέταλλο ή να έχει έναν συνδυασμό φίμπεργκλας και αργιλίου. Το αργίλιο PCBs χαρακτηριστικά ενιαίος-πλαισιώνεται αλλά μπορεί να είναι double-sided επίσης. Το πολυστρωματικό αργίλιο PCBs είναι ιδιαίτερα δύσκολο να κατασκευαστεί.
Υπόστρωμα αργιλίου
Οι πίνακες αργιλίου παίρνουν την περισσότερη χρήση των οδηγήσεων και τη δύναμη που μετατρέπει την ηλεκτρονική. Το έντονο φως που παράγεται από LEDs δημιουργεί τα υψηλά επίπεδα της θερμότητας, τα οποία το αργίλιο κατευθύνει μακρυά από τα συστατικά. Ένα PCB αργιλίου επεκτείνει τη διάρκεια ζωής μιας συσκευής των οδηγήσεων και παρέχει περισσότερη σταθερότητα. Μπορείτε να βρείτε τα υποστρώματα αργιλίου στους φωτεινούς σηματοδότες, τα φω'τα στάσεων και τον οικιακό φωτισμό. Επιτρέπουν στους μετατροπείς δύναμης για να αλλάξουν τα ρεύματα και να ρυθμίσουν την ηλεκτρονική. Οι δημιουργοί σε πολλές άλλες βιομηχανίες βρίσκουν επίσης τη χρήση στους πίνακες κυκλωμάτων αργιλίου, αλλά δεν τους εφαρμόζουν όπως συχνά.
