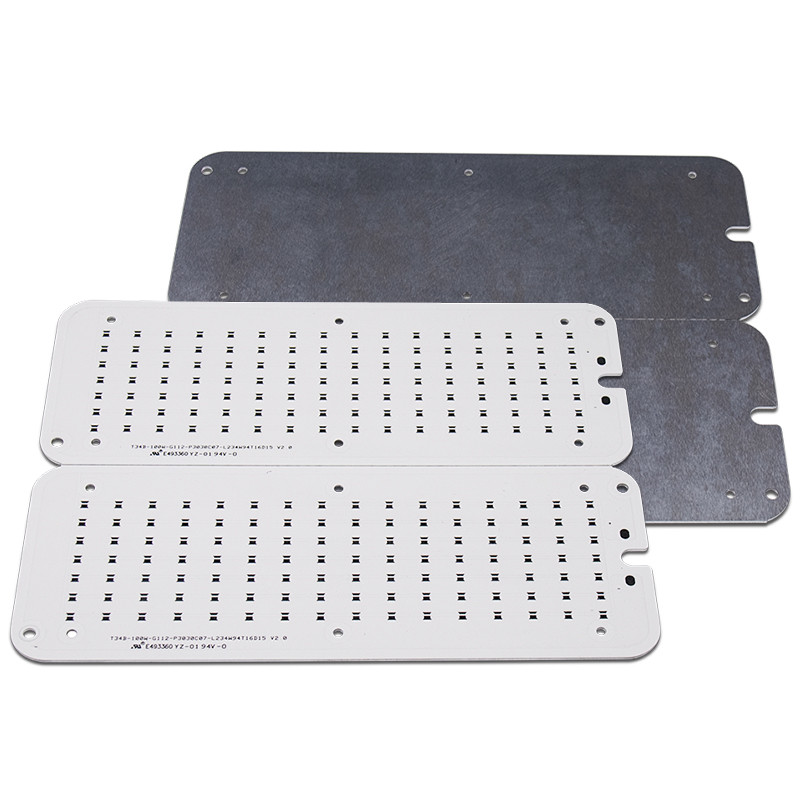

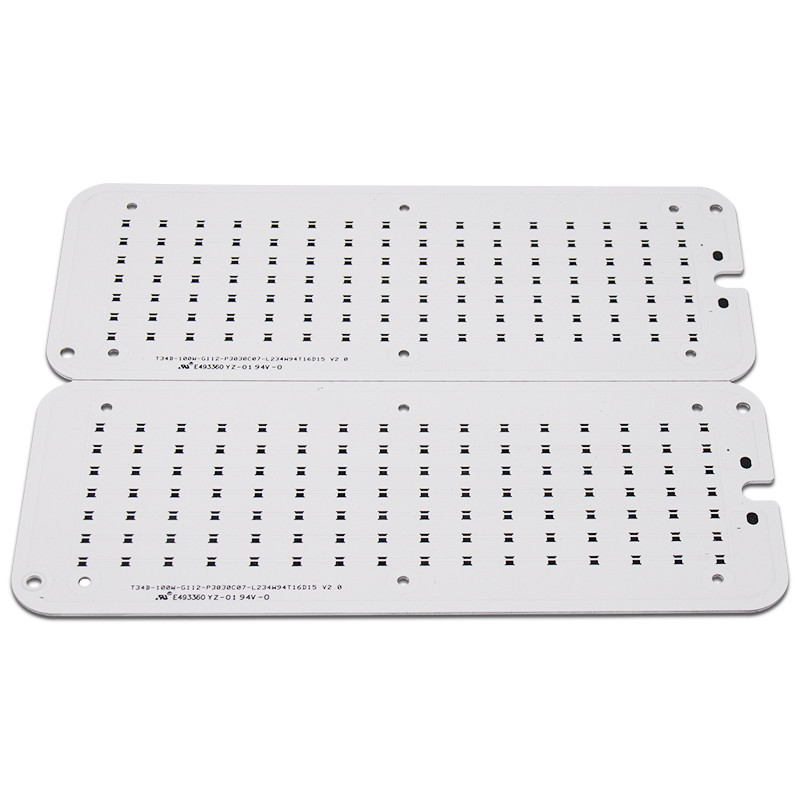

Η ελαφριά επιφάνεια μετάλλων των οδηγήσεων υψηλής δύναμης τοποθετεί τη συνέλευση PCB
2PCS
MOQ
large.img.alt
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Yizhuo
Πιστοποίηση: CE,ROHS,UL
Αριθμό μοντέλου: Πίνακας 12 PCB οδηγήσεων
Υψηλό φως:

Η ελαφριά επιφάνεια των οδηγήσεων τοποθετεί τη συνέλευση PCB

,

Η επιφάνεια μετάλλων τοποθετεί τη συνέλευση PCB

,

Ελαφρύ PCB των οδηγήσεων υψηλής δύναμης

Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Vacuum Package + κιβώτιο χαρτοκιβωτίων καλής ποιότητας
Χρόνος παράδοσης: 10-12 ημέρες εργασίας
Όροι πληρωμής: T/T, Western Union
Προδιαγραφές
Υλικό: Υλικό αργιλίου
Σκιαγράφηση Punching: Δρομολόγηση, β-ΠΕΡΙΚΟΠΗ, Beveling
Λήξη επιφάνειας: HASL/ENIG/OSP/Immersion ασήμι
Ελάχιστο πλάτος γραμμών: 0.3-0.35um
Εφαρμογή: ιατρικοί εξοπλισμοί, αυτοκίνητη ηλεκτρονική, βιομηχανία
Μάσκα ύλης συγκολλήσεως: Πράσινος. Κόκκινος. Μπλε. Άσπρος. Black.Yellow
Περιγραφή προϊόντων

η diy οδηγημένη επιφάνεια μετάλλων PCB τοποθετεί οδηγημένο οδηγημένο PCB σχέδιο PCB συνελεύσεων PCB το υψηλή δύναμη



1. Εισαγωγή

Σαν είδος του ενιαίος-πλαισιωμένου PCB αργιλίου, το PCB των οδηγήσεων χρησιμοποιείται ευρέως στους λαμπτήρες οδών, τους λαμπτήρες των οδηγήσεων, και τους οικιακούς λαμπτήρες.



2. Υλικό: PCB αργίλιο-βάσεων

Στοιχείο Μονάδα   Προδιαγραφή Όρος δοκιμής
Πάχος μόνωσης um

Max

Λ.

200

60

Αντίσταση ύλης συγκολλήσεως (288℃) SEC. Λ. 600 ΕΠΙ-TM-650 2.4.13.1
Θερμικός κλονισμός 288℃10» /cycle Λ. 6 χρόνοι ΕΠΙ-TM-650 2.4.13.1
Δύναμη φλούδας (κανονική θέση) lb/in Λ. 9 ΕΠΙ-TM-650 2.4.8
Τάση διακοπής V/mil   750 ΕΠΙ-TM-650 2.5.6
Ειδική αντίσταση όγκου (κανονικό status>E+14) Ω · εκατ.   1.8*1015 ΕΠΙ-TM-650 2.5.17.1
Ειδική αντίσταση επιφάνειας (κανονικό status>E+12) Ω 3.5*1014 ΕΠΙ-TM-650 2.5.17.1

Διηλεκτρική σταθερά

1 MHZ κανονικής θέσης

1 Ghz κανονικής θέσης



5.6

5.3

ΕΠΙ-TM-650

2.5.5.3

2.5.5.5

2.5.5.6

Σταθερά διασκεδασμού

1 MHZ κανονικής θέσης

1 Ghz κανονικής θέσης



0,013

0,010

ΕΠΙ-TM-650

2.5.5.3

2.5.5.5

2.5.5.9

Απορρόφηση νερού %   0,2 ΕΠΙ-TM-650 2.6.2.1

Θερμική αγωγιμότητα

(μετρημένος σχετικά με το στρώμα μόνωσης μόνο)

W/m℃   1.0 Astm-E1461
Εύφλεκτο 94V-0   Πέρασμα ΕΠΙ-TM-650 2.3.9
Tg   100 ΕΠΙ-TM-650 2.4.24
TD   410 TBD (απώλεια 5wt%)
MOT (RTI)   130 UL746B
CTI (συγκριτικός ακολουθώντας δείκτης) Β   >600 (PLC=0) UL746E DSR



3. Πιστοποίηση: UL, ROHS, προσιτότητα, ISO
4. Σειρά χρήσης: Φωτισμός, αυτοκίνητος ηλεκτρονικός εξοπλισμός, παροχή ηλεκτρικού ρεύματος, ηλεκτρονικός έλεγχος, εξοπλισμός υπολογιστών, ηλεκτρονική κ.λπ. επικοινωνίας.
5. Ποιες εκθέσεις έχουμε συμμετάσχει μέσα;
Έκθεση του Νέου Δελχί, ηλεκτρονική έκθεση της Μόσχας, κ.λπ.



6. Οι υπηρεσίες μας
1. Γρήγορη απάντηση
2. Λογική τιμή βασισμένη στην καλή ποιότητα
3. Παρέχετε τη μιας στάσης υπηρεσία (συστατικά, cOem)
4. Άφθονος κατάλογος & συνήθης υλική προετοιμασία


7. Μέθοδος πληρωμής:
T/T, Paypal, πιστωτική κάρτα, Western Union, κ.λπ.



Η ελαφριά επιφάνεια μετάλλων των οδηγήσεων υψηλής δύναμης τοποθετεί τη συνέλευση PCB 0





Υπόστρωμα μετάλλων

Τι είδους το μέταλλο χρησιμοποιείται γιατί το μονώνοντας υπόστρωμα μετάλλων εξαρτάται από την περιεκτική εκτίμηση του συντελεστή θερμικής επέκτασης, της θερμικής αγωγιμότητας, της δύναμης, της σκληρότητας, του βάρους, της κατάστασης επιφάνειας και του κόστους του υποστρώματος μετάλλων.

Γενικά, εξετάζοντας τους όρους όπως το κόστος και η τεχνική απόδοση, το πιάτο αργιλίου είναι μια ιδανική επιλογή. Τα διαθέσιμα πιάτα αργιλίου είναι 6061, 5052, 1060 και ούτω καθεξής. Εάν υπάρχουν υψηλότερες απαιτήσεις για τη θερμική αγωγιμότητα, τις μηχανικές ιδιότητες, τις ηλεκτρικές ιδιότητες και άλλες ειδικές ιδιότητες, τα πιάτα χαλκού, τα πιάτα ανοξείδωτου, τα πιάτα σιδήρου και τα πιάτα χάλυβα πυριτίου μπορούν επίσης να χρησιμοποιηθούν.

Η ελαφριά επιφάνεια μετάλλων των οδηγήσεων υψηλής δύναμης τοποθετεί τη συνέλευση PCB 1

Εφαρμογή του PCB αργιλίου

1. Ακουστική συσκευή: Η εισαγωγή, ενισχυτής παραγωγής, ισορρόπησε τον ενισχυτή, ακουστικός ενισχυτής, προενισχυτής, ενισχυτής δύναμης.

2. Παροχή ηλεκτρικού ρεύματος: Ρυθμιστής μετατροπής, μετατροπέας συνεχούς ρεύματος/εναλλασσόμενου ρεύματος, ρυθμιστής SW, κ.λπ.

3. Ηλεκτρονικός εξοπλισμός επικοινωνίας: Υψηλής συχνότητας ενισχυτής, φιλτράροντας συσκευές, το κύκλωμα συσκευών αποστολής σημάτων

4. Εξοπλισμός αυτοματισμού γραφείου: Κίνηση μηχανών, κ.λπ.

5. Αυτοκίνητο: Ηλεκτρονικοί ρυθμιστής, ανάφλεξη, ελεγκτής παροχής ηλεκτρικού ρεύματος, κ.λπ.

6. Υπολογιστής: Πίνακας ΚΜΕ, πλαδαρή μονάδα δίσκου, συσκευές παροχής ηλεκτρικού ρεύματος, κ.λπ.

7. Ενότητες δύναμης: Αναστροφέας, στερεάς κατάστασης ηλεκτρονόμοι, γέφυρες διορθωτών.

8. Λαμπτήρες και φωτισμός: Σαν υποστηριγμένη προώθηση των λαμπτήρων εξοικονόμησης ενέργειας, τα φω'τα ποικίλων ζωηρόχρωμων οδηγήσεων εξοικονόμησης ενέργειας είναι καλά - λαμβανόμενος από την αγορά, και το PCB αργιλίου που χρησιμοποιείται των οδηγήσεων τα φω'τα αρχίζουν επίσης τις μεγάλης κλίμακας εφαρμογές.

Η ελαφριά επιφάνεια μετάλλων των οδηγήσεων υψηλής δύναμης τοποθετεί τη συνέλευση PCB 2
