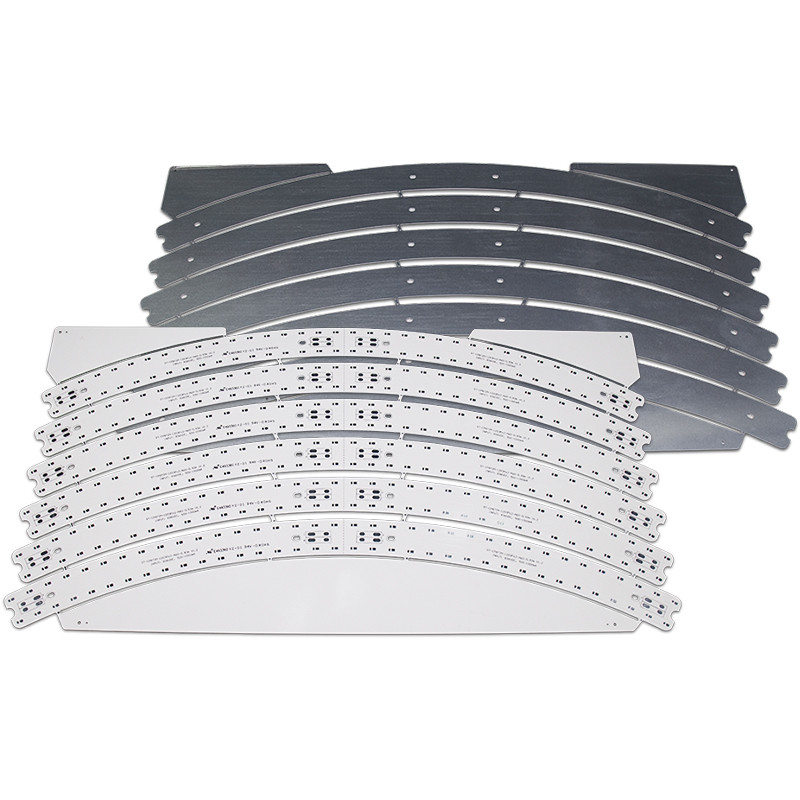

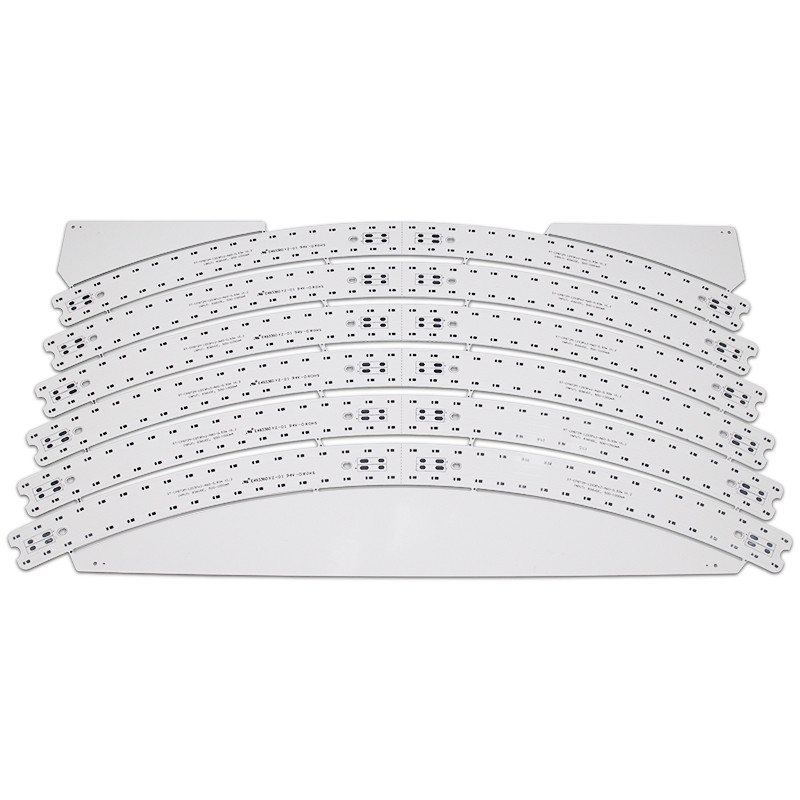

100W 120W 500W 1000W 3030 οδηγήσεις αυξάνονται τον ελαφρύ πίνακα κυκλωμάτων μετάλλων τυπωμένο πυρήνας
1. Εισαγωγή
Σαν είδος του ενιαίος-πλαισιωμένου PCB αργιλίου, το PCB των οδηγήσεων χρησιμοποιείται ευρέως στους λαμπτήρες οδών, τους λαμπτήρες των οδηγήσεων, και τους οικιακούς λαμπτήρες.
2. Υλικό: PCB αργίλιο-βάσεων
| Στοιχείο |
Μονάδα |
|
Προδιαγραφή |
Όρος δοκιμής |
| Πάχος μόνωσης |
um |
Max
Λ.
|
200
60
|
— |
| Αντίσταση ύλης συγκολλήσεως (288℃) |
SEC. |
Λ. |
600 |
ΕΠΙ-TM-650 2.4.13.1 |
| Θερμικός κλονισμός |
288℃10» /cycle |
Λ. |
6 χρόνοι |
ΕΠΙ-TM-650 2.4.13.1 |
| Δύναμη φλούδας (κανονική θέση) |
lb/in |
Λ. |
9 |
ΕΠΙ-TM-650 2.4.8 |
| Τάση διακοπής |
V/mil |
|
750 |
ΕΠΙ-TM-650 2.5.6 |
| Ειδική αντίσταση όγκου (κανονικό status>E+14) |
Ω · εκατ. |
|
1.8*1015 |
ΕΠΙ-TM-650 2.5.17.1 |
| Ειδική αντίσταση επιφάνειας (κανονικό status>E+12) |
Ω |
— |
3.5*1014 |
ΕΠΙ-TM-650 2.5.17.1 |
|
Διηλεκτρική σταθερά
1 MHZ κανονικής θέσης
1 Ghz κανονικής θέσης
|
— |
|
5.6
5.3
|
ΕΠΙ-TM-650
2.5.5.3
2.5.5.5
2.5.5.6
|
|
Σταθερά διασκεδασμού
1 MHZ κανονικής θέσης
1 Ghz κανονικής θέσης
|
|
|
0,013
0,010
|
ΕΠΙ-TM-650
2.5.5.3
2.5.5.5
2.5.5.9
|
| Απορρόφηση νερού |
% |
|
0,2 |
ΕΠΙ-TM-650 2.6.2.1 |
|
Θερμική αγωγιμότητα
(μετρημένος σχετικά με το στρώμα μόνωσης μόνο)
|
W/m℃ |
|
1.0 |
Astm-E1461 |
| Εύφλεκτο |
94V-0 |
|
Πέρασμα |
ΕΠΙ-TM-650 2.3.9 |
| Tg |
℃ |
|
100 |
ΕΠΙ-TM-650 2.4.24 |
| TD |
℃ |
|
410 |
TBD (απώλεια 5wt%) |
| MOT (RTI) |
℃ |
|
130 |
UL746B |
| CTI (συγκριτικός ακολουθώντας δείκτης) |
Β |
|
>600 (PLC=0) |
UL746E DSR |
3. Πιστοποίηση: UL, ROHS, προσιτότητα, ISO
4. Σειρά χρήσης: Φωτισμός, αυτοκίνητος ηλεκτρονικός εξοπλισμός, παροχή ηλεκτρικού ρεύματος, ηλεκτρονικός έλεγχος, εξοπλισμός υπολογιστών, ηλεκτρονική κ.λπ. επικοινωνίας.
5. Ποιες εκθέσεις έχουμε συμμετάσχει μέσα;
Έκθεση του Νέου Δελχί, ηλεκτρονική έκθεση της Μόσχας, κ.λπ.
6. Οι υπηρεσίες μας
1. Γρήγορη απάντηση
2. Λογική τιμή βασισμένη στην καλή ποιότητα
3. Παρέχετε τη μιας στάσης υπηρεσία (συστατικά, cOem)
4. Άφθονος κατάλογος & συνήθης υλική προετοιμασία
7. Μέθοδος πληρωμής:
T/T, Paypal, πιστωτική κάρτα, Western Union, κ.λπ.
PCB αργιλίου
Ο πίνακας κυκλωμάτων αργιλίου περιέχει ένα λεπτό στρώμα του θερμικά αγώγιμου διηλεκτρικού υλικού, το οποίο έχει την επίδραση της μεταφοράς της θερμότητας.
Ένας πίνακας κυκλωμάτων αργιλίου καλείται επίσης PCB βάσεων αργιλίου, εύκαμπτο PCB αργιλίου, το μέταλλο ντυμένο τύπωσε τον πίνακα κυκλωμάτων (MCPCB), ένα μονωμένο υπόστρωμα μετάλλων (IMS ή IMPCB), κ.λπ.
Δομή του PCB αργιλίου
Ο πίνακας κυκλωμάτων αργιλίου αποτελείται από μια μοναδική βαλμένη σε στρώσεις δομή.
Στρώμα κυκλωμάτων
Τα τυπωμένα στοιχεία κυκλώματος χαράζονται με ένα στρώμα χαλκού 1oz-10oz για να συγκεντρώσουν και να συνδέσουν τα συστατικά, τα οποία μπορούν να φέρουν ένα υψηλότερο ρεύμα έναντι FR-4.
Στρώμα μόνωσης
Ο κύριος ρόλος του στρώματος μόνωσης είναι μόνωση και η θερμική αγωγιμότητα, αυτό παίζει έναν πρωταρχικό ρόλο στο PCB αργιλίου, το οποίο βοηθά να διασκορπίσει τη θερμότητα και να μειώσει τη λειτουργούσα θερμοκρασία της συσκευής για να επιτύχει την αυξανόμενη παραγωγή δύναμης, το μειωμένο όγκο, και την εκτεταμένη ζωή.
Υποστρώματα μετάλλων
Το υπόστρωμα μετάλλων μπορεί να επιλεχτεί σύμφωνα με τις απαιτήσεις της θερμικής και μηχανικής αγωγιμότητας του PCB αργιλίου, το αργίλιο είναι η ιδανική επιλογή, αλλά και χαλκός, ανοξείδωτο, σίδηρος, χάλυβας πυριτίου, κ.λπ.
