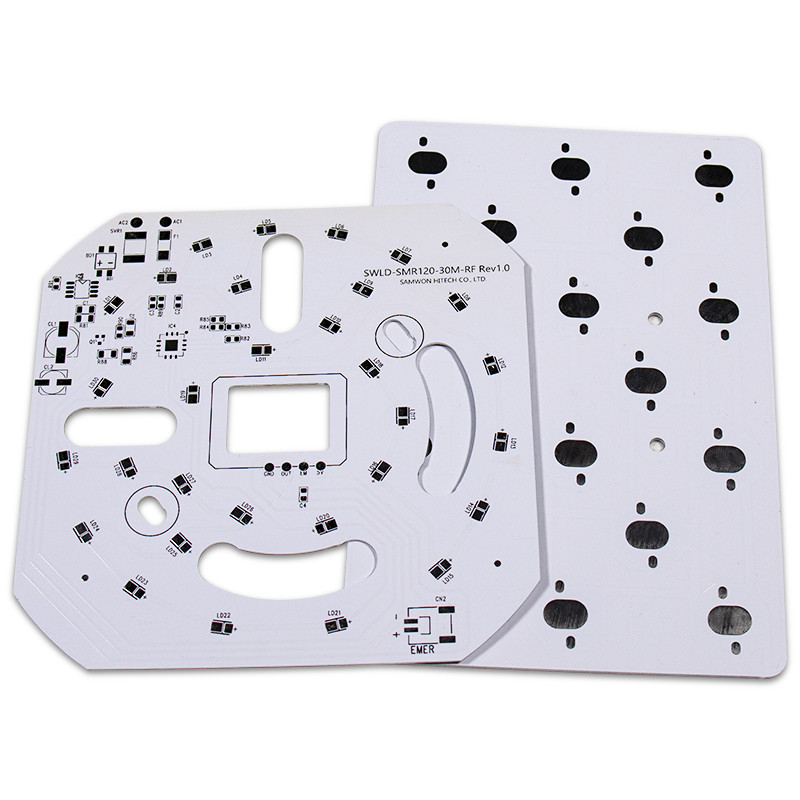

Εισαγωγή PCB των οδηγήσεων αργιλίου:

Το κανονικό αργίλιο PCBs έχει συνήθως τρία σημαντικά στρώματα:

• Στρώμα χαλκού
• Στρώμα μόνωσης
• Υπόστρωμα μετάλλων

ΣΤΡΩΜΑ ΧΑΛΚΟΥ

Για το στρώμα χαλκού, χρησιμοποιούμε χαρακτηριστικά το ηλεκτρολυτικό φύλλο αλουμινίου χαλκού, το οποίο χαράζουμε για να διαμορφώσουμε το τυπωμένο κύκλωμα. Αυτό το στρώμα κρατά τα τμήματα SMD και τα ίχνη χαλκού στο στρώμα διαμορφώνουν τις απαραίτητες διασυνδέσεις. Όταν συγκρίνεται με ένα παραδοσιακό PCB FR4 του ίδιων πλάτους γραμμών και του βάρους χαλκού, η παρουσία της βάσης αργιλίου επιτρέπει στον πίνακα για να φέρει πιό τρέχοντα χωρίς να θερμάνει επάνω.

ΣΤΡΩΜΑ ΜΟΝΩΣΗΣ

Διαμορφώνοντας τον πυρήνα του πίνακα, το στρώμα μόνωσης λειτουργεί ως ηλεκτρικός μονωτής, αγωγός θερμότητας, και συνδέοντας υλικό μεταξύ του στρώματος χαλκού και του υποστρώματος αργιλίου. Τη σε ολόκληρη συγκέντρωση, το στρώμα μόνωσης ενεργεί επίσης ως θερμικό εμπόδιο για τη ροή θερμότητας από το κύκλωμα στο αργίλιο. Επομένως, καλύτερα η θερμική αγωγιμότητα του στρώματος μόνωσης, είναι καλύτερα η διαχείριση θερμότητας, και χαμηλότερος είναι η άνοδος θερμοκρασίας των συστατικών. Η υψηλή θερμική αγωγιμότητα όχι μόνο αυξάνει την παραγωγή δύναμης, επεκτείνει επίσης τη διάρκεια ζωής του πίνακα.

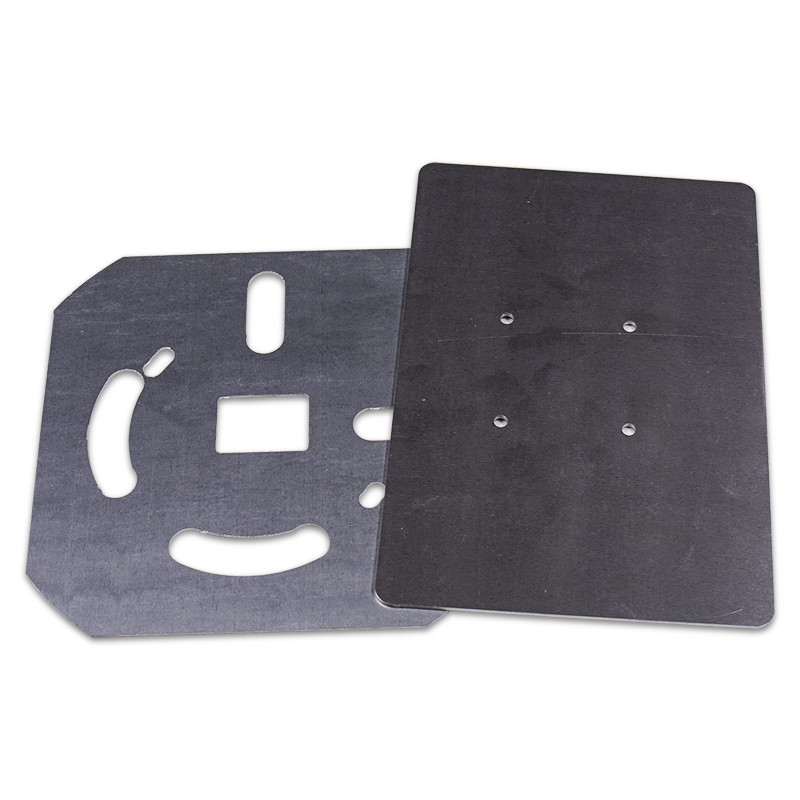

ΥΠΟΣΤΡΩΜΑ ΜΕΤΑΛΛΩΝ

Επιλέγουμε ένα μέταλλο για το υπόστρωμα ανάλογα με διάφορους παράγοντες όπως το κόστος, το βάρος, η σκληρότητα, η δύναμη, ο θερμικός συντελεστής της επέκτασης, και η θερμική αγωγιμότητα.

Μια συγκριτική σύγκριση των διάφορων μετάλλων για το κόστος και την τεχνική απόδοση όπως ανωτέρω παρουσιάζει αργίλιο για να είναι η βέλτιστη επιλογή. Τα πιάτα αργιλίου είναι διαθέσιμα ως 1000, 1060, 6061, και ούτω καθεξής. Ανάλογα με τις απαιτήσεις για ακόμα την υψηλότερη θερμική αγωγιμότητα και τις μηχανικές ιδιότητες, χρησιμοποιούμε άλλα μέταλλα αντί του αργιλίου. Αυτοί περιλαμβάνουν το ανοξείδωτο, το χαλκό, το σίδηρο, και το χάλυβα πυριτίου.

PCB των οδηγήσεων αργιλίου της εφαρμογής:

Λαμπτήρες και φωτισμός: Αυτός ο τομέας των εφαρμογών είναι ο μεγαλύτερος για το αργίλιο PCBs. LEDs και άλλη ενέργεια - οι λαμπτήρες αποταμίευσης και τα συστήματα φωτισμού στην αγορά χρησιμοποιούν το αργίλιο PCBs στη μεγάλη κλίμακα.

Ενότητες δύναμης: Οι γέφυρες διορθωτών, οι στερεάς κατάστασης ηλεκτρονόμοι, οι αναστροφείς, και άλλες ενότητες δύναμης χρησιμοποιούν το αργίλιο PCBs.

Ηλεκτρονική υπολογιστών: Παροχές ηλεκτρικού ρεύματος, κινήσεις του CD και DVD, κινήσεις σκληρών δίσκων, και πίνακες αργιλίου χρήσης πινάκων μητέρων εκτενώς.

Αυτοκίνητος τομέας: Οι ελεγκτές παροχής ηλεκτρικού ρεύματος, ανάφλεξη, ηλεκτρονικοί ρυθμιστές, οδηγοί λαμπτήρων, ελεγκτές μηχανών κάνουν την εκτενή χρήση των πινάκων αργιλίου.

Αυτοματισμός γραφείου: Παροχές ηλεκτρικού ρεύματος, κινήσεις μηχανών, κεφάλια εκτυπωτών, και άλλο αργίλιο PCBs χρήσης ενοτήτων δύναμης.

Εξοπλισμός επικοινωνίας: Οι πίνακες κυκλωμάτων συσκευών αποστολής σημάτων, φιλτράροντας εξοπλισμός, ενισχυτές υψηλής συχνότητας, κυκλώματα κεραιών χρησιμοποιούν χαρακτηριστικά τους πίνακες αργιλίου.

Παροχές ηλεκτρικού ρεύματος: Οι ρυθμιστές μετατροπής, μετατροπείς AC/DC, γραμμικοί ρυθμιστές χρησιμοποιούν το αργίλιο PCBs για τη θερμική διαχείριση.

Ακουστικός εξοπλισμός: Οι ενισχυτές δύναμης, προενισχυτές, ακουστικοί ενισχυτές, ισορροπημένοι/θιγμένοι ενισχυτές, εισόδου-εξόδου ενισχυτές κάνουν την εκτενή χρήση του αργιλίου PCBs.
