94v0 ενιαίο πλαισιωμένο PCBs

2pcs
MOQ
94v0 ενιαίο πλαισιωμένο PCBs
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Όνομα προϊόντων: Τυπωμένος πίνακας κυκλωμάτων
Στρώμα: Ενιαίο στρώμα
Οθόνη μεταξιού: άσπρος, μαύρος, κίτρινος
Ηλεκτρική δοκιμή: Προσάρτημα/πετώντας έλεγχος
χρήση: Φορητός ακουστικός φορέας
Η επιφάνεια τελειώνει: OSP, HASL, HASL εάν, χρυσός βύθισης, κ.λπ.
Επισημαίνω:

94v0 ενιαίο πλαισιωμένο PCBs

,

OSP ενιαίο πλαισιωμένο PCBs

,

94V0 πίνακας κυκλωμάτων ηλεκτρονικής

Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Yizhuo
Πιστοποίηση: CE,ROHS,UL
Αριθμό μοντέλου: Τυπωμένος πίνακας κυκλωμάτων
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Εσωτερική κενή συσκευασία, εξωτερική τυποποιημένη συσκευασία κιβωτίων χαρτοκιβωτίων.
Χρόνος παράδοσης: 10-12 ημέρες εργασίας
Όροι πληρωμής: T/T, Western Union
Περιγραφή προϊόντων

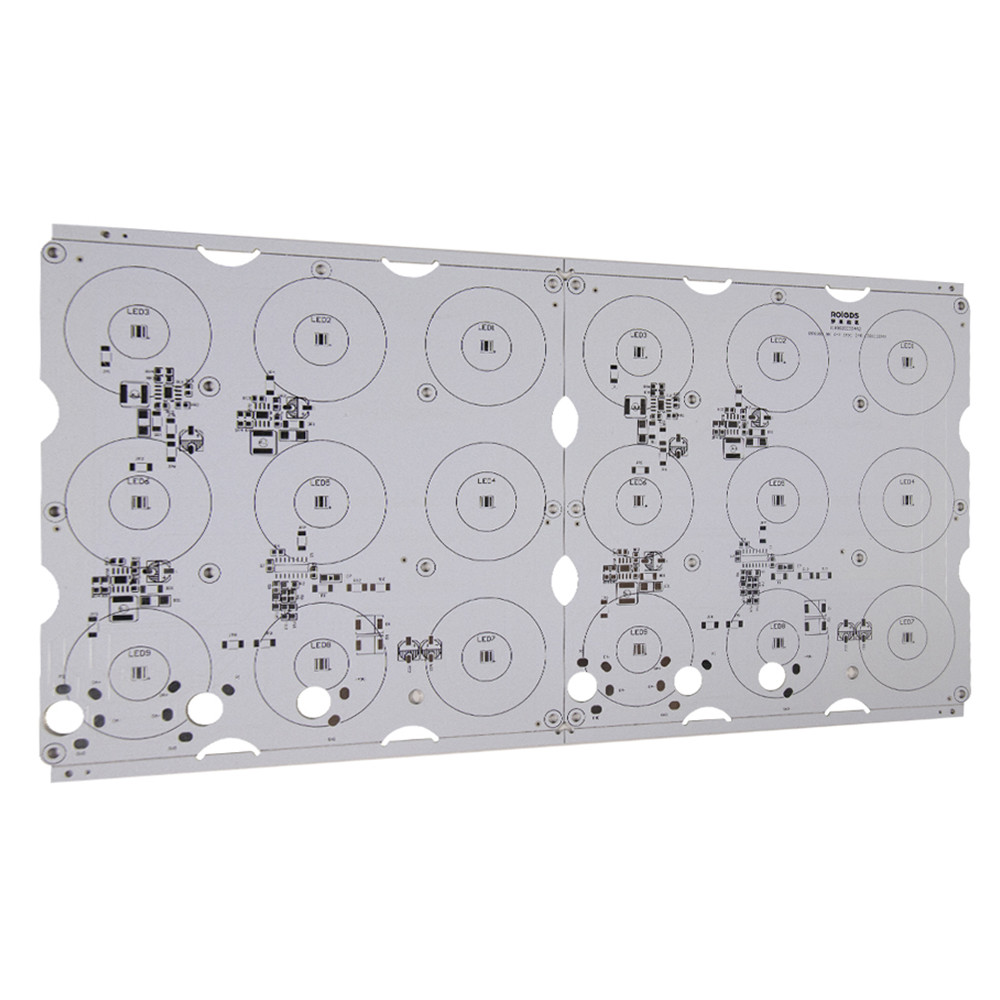

94v0 ενιαίο πλαισιωμένο PCBs



Ηλεκτρονικής κυκλωμάτων πινάκων 94v-0 PCB επιτροπή PCB αργιλίου smd οδηγημένη

Το PCB αργιλίου είναι ένας τύπος τυπωμένου πίνακα κυκλωμάτων μετάλλων πυρήνας (MCPCB), ευρέως χρησιμοποιείται στη βιομηχανία φωτισμού των οδηγήσεων.



Εάν ψάχνετε τον κατασκευαστή PCB αργιλίου, Yizhuo έχει τόσα πολλά έτη εμπειρίας στην κατασκευή του PCB αλουμινίου με την υψηλή θερμική αγωγιμότητα, προσφέρουμε μια υπηρεσία πρώτης θέσης και εκτενείς επιλογές υψηλής τεχνολογίας.



MCPCB, PCB πυρήνων μετάλλων, θερμικό PCB – οποιο δήποτε όνομα προτιμάτε, αυτοί είναι όλοι οι πίνακες που χρησιμοποιούν ένα υλικό βασικού μετάλλου ως μερίδα διαστολέων θερμότητας του πίνακα κυκλωμάτων. Αυτοί οι τύποι κατασκευάζονται χαρακτηριστικά με μια βάση μετάλλων που αποτελείται από το αργίλιο (πιό κοινό) αλλά μπορούν επίσης να παραχθούν με το χαλκό.



1
Περιγραφή
Προδιαγραφή PCB
2
Υλικό
FR-4/htg150-180 FR-4/CEM-1/CEM-3/Aluminum
3
Στρώμα
1-20
4
Πάχος πινάκων
0.2mm 4.0mm
5
Ανοχή πάχους πινάκων
+/-10%
6
Πάχος χαλκού
17.5um-175um (0.5oz-5oz)
7
Ελάχιστο πλάτος ιχνών
0.15mm
8
Ελάχιστο διαστημικό πλάτος
0.15mm
9
Ελάχιστη διάτρυση Dia
0.2mm
10
Πάχος χαλκού PTH
0.4-2mil (10-50um)
11
Ανοχή της χαρακτικής
±1mil (±25um)
12
Γωνία β-περικοπών
25°, 30°, 45°, 60°
13
Δύναμη μαργαριταριών της γραμμής
≥ 6lb/in (≥ 107g/mm)
14
Έλεγχος και ανοχή σύνθετης αντίστασης
50Ω±10%
15
Twist&Wrap
≤ 0,5%
16
Soldermask
Πράσινος, κόκκινος, μπλε, άσπρος, μαύρος, κίτρινος
17
Η επιφάνεια τελειώνει/επένδυση
HASL/αμόλυβδες επένδυση HASL/OSP/Gold/βύθιση Gold/ENIG



94v0 ενιαίο πλαισιωμένο PCBs 0



Εφαρμογές του PCB αργιλίου:

Γενικές εφαρμογές φωτισμού (φωτεινός σηματοδότης, φακός, επίκεντρο, κ.λπ.)

Πίσω ελαφριές εφαρμογές μονάδων

Πίσω ελαφριές εφαρμογές μονάδων

Μετατροπείς δύναμης: τηλεπικοινωνίες, ρυθμιστής υψηλής τάσης, παροχές ηλεκτρικού ρεύματος

Εφαρμογές ελέγχου υβριδίων/ηλεκτρικών κινητήρων

Φωτοβολταϊκός

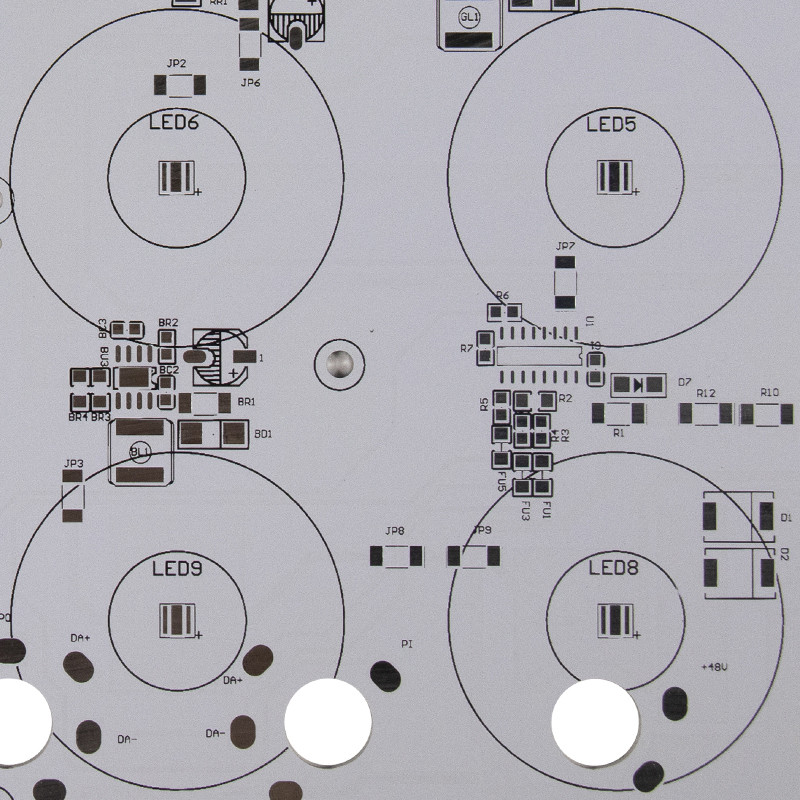

94v0 ενιαίο πλαισιωμένο PCBs 1


FAQ:





Q1.  Ποια είναι τα κύρια προϊόντα των υπηρεσιών PCB/PCBA σας;

Α:  Βιομηχανικός έλεγχος, αυτοκίνητος, ιατρικός εξοπλισμός, ηλεκτρονική επικοινωνίας, συσκευές ασφάλειας.



Q2:  Όλα τα προϊόντα σας πιστοποιούνται με UL, ROHS κ.λπ.;

Α:  Ναι, πιστοποιούμαστε σε ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.



Q3:  Πόσο περίπου τα έξοδα αποστολής;

Α:  Τα έξοδα αποστολής καθορίζονται από τον προορισμό, βάρος, που συσκευάζει το μέγεθος των αγαθών. Παρακαλώ μας ενημερώστε εάν μας χρειάζεστε για να σας αναφέρετε τα έξοδα αποστολής.
