94v0 διπλή πλαισιωμένη λήξη επιφάνειας δάχτυλων PCB HASL OSP ENIG χρυσή

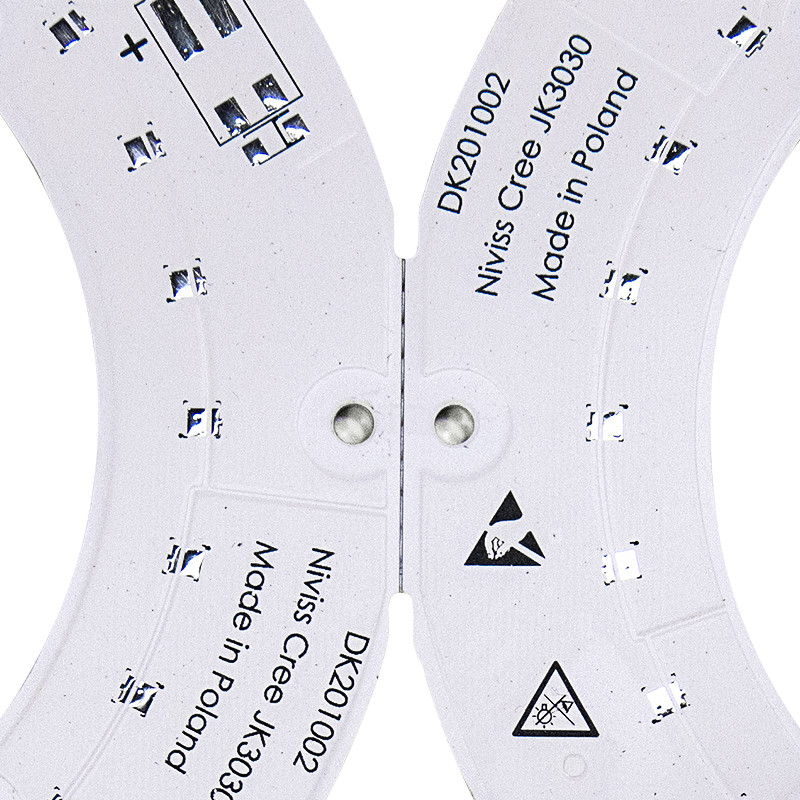

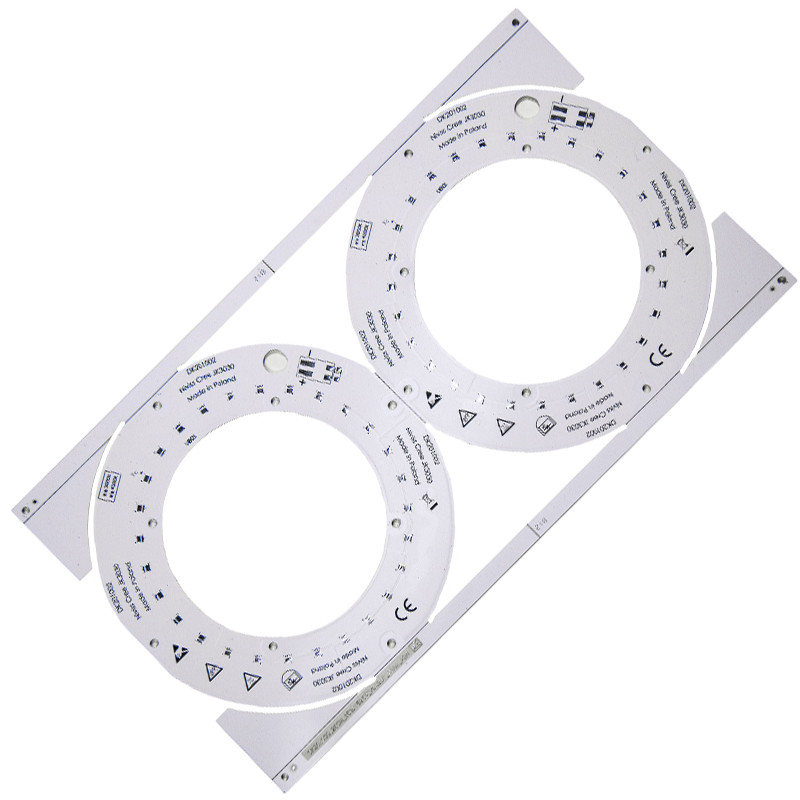

Οδηγημένο PCB αργιλίου σωλήνων πλαισιωμένο διπλάσιο με το προσαρμοσμένο υλικό 94v0
Αριθ. |
Στοιχείο |
Μαζική παραγωγή |
Πρωτότυπο |
1 |
Στρώματα |
1-8 στρώματα |
1-36 στρώματα |
2 |
Μέγιστο μέγεθος επιτροπής |
600*770mm (23,62 ″ *30.31 ″) |
600*770mm (23,62 ″ *30.31 ″) 500*1200mm (19,69 ″ *47.24 ″) |
3 |
Max.Board πάχος |
8.5mm |
8.5mm |
4 |
Ελάχιστο πάχος πινάκων |
2L: 0.3mm, |
2L: 0.2mm, |
5 |
Ελάχιστη εσωτερική εκκαθάριση στρώματος |
0.1mm (4mil) |
0.1mm (4mil) |
6 |
Ελάχιστο πλάτος γραμμών |
0.075mm (3/3 mil) |
0.075mm (3/3 mil) |
7 |
Ελάχιστο διάστημα γραμμών |
0.075mm (3/3 mil) |
0.075mm (3/3 mil) |
8 |
Min.Hole μέγεθος |
0.15mm (6mil) |
0.15mm (6mil) |
9 |
Καλυμμένο λ. πάχος τρυπών |
20um (0.8mil) |
20um (0.8mil) |
10 |
Ελάχιστο τυφλό/θαμμένο μέγεθος τρυπών |
0.1mm (4mil) |
0.1mm (1-8layers) (4mil) |
11 |
PTH Dia. Ανοχή |
±0.076mm (±3mil) |
±0.076mm (±3mil) |
12 |
Μη PTH Dia. Ανοχή |
±0.05mm (±2mil) |
±0.05mm (±2mil) |
13 |
Απόκλιση θέσης τρυπών |
±0.05mm (±2mil) |
±0.05mm (±2mil) |
14 |
Βαρύ Coppe |
4oz/140μm |
6oz/175μm |
15 |
Ελάχιστη πίσσα S/M |
0.1mm (4mil) |
0.1mm (4mil) |
Εφαρμογές PCB αργιλίου:
Το αργίλιο πίσω PCBs είναι τέλειο για τις καταστάσεις όπου οι θερμικές απαιτήσεις διασκεδασμού θερμότητας είναι πολύ υψηλές.
Το PCBs ντυμένο με το αργίλιο είναι πιό ενεργό στην κατεύθυνση της θερμικής ενέργειας μακρυά από τα τυπωμένα τμήματα πινάκων κυκλωμάτων, επομένως, αυτό παρέχει την καλύτερη διαχείριση θερμοκρασίας για τα σχέδια PCB. Τα αργίλιο-υποστηριγμένα σχέδια μπορούν να είναι τουλάχιστον 10 φορές αποτελεσματικότερα από τα φίμπεργκλας-υποστηριγμένα σχέδια όταν την αφαίρεση της θερμικής ενέργειας από τα τμήματα πινάκων κυκλωμάτων. Το πολύ υψηλότερο θερμικό ποσοστό διασκεδασμού επιτρέπει στην υψηλότερη δύναμη και τα υψηλότερα σχέδια πυκνότητας να εφαρμοστεί.
Αν και σχεδιάστηκαν αρχικά για τις εφαρμογές ανεφοδιασμού μετατροπής υψηλής δύναμης, οι αργίλιο-υποστηριγμένοι τυπωμένοι πίνακες κυκλωμάτων έχουν κερδίσει τη δημοτικότητα στις εφαρμογές των οδηγήσεων, συμπεριλαμβανομένων των φωτεινών σηματοδοτών, τον αυτοκίνητο φωτισμό, και το γενικό φωτισμό. Η χρήση των σχεδίων αργιλίου επιτρέπει στην πυκνότητα LEDs στη δομή PCB για να είναι υψηλότερη και για το τοποθετημένο LEDs για να λειτουργήσει στα υψηλότερα ρεύματα μένοντας μέσα στις διευκρινισμένες ανοχές θερμοκρασίας.
Η χαμηλότερη λειτουργούσα θερμοκρασία του LEDs στο σχέδιο σημαίνει ότι το LEDs μπορεί να λειτουργήσει για τις μακρύτερες χρονικές περιόδους προτού να αποτύχουν.
Τα υλικά PCB πυρήνων αργιλίου είναι πολύ ενεργά στις θερμικές εφαρμογές διασκεδασμού θερμότητας που περιλαμβάνουν την υψηλής ισχύος επιφάνεια τοποθετούν τα ολοκληρωμένα κυκλώματα. Λόγω του υψηλού επιπέδου του θερμικού διασκεδασμού που συνδέεται με αργίλιο-υποστηριγμένο PCBs, τα σχέδια πινάκων κυκλωμάτων μπορούν να απλοποιηθούν. Το αργίλιο PCBs αποβάλλει τη θερμότητα που βυθίζει και που αναγκάζεται - αέρας, ο οποίος χαμηλώνει τελικά το κόστος σχεδίου. Ακριβώς περίπου οποιοδήποτε σχέδιο που μπορεί να γίνει καλύτερο με τη βελτίωση του θερμικού ελέγχου διεξαγωγής και θερμοκρασίας είναι υποψήφιος για ένα αργίλιο-υποστηριγμένο PCB.
Η βάση PCBs αργιλίου αποτελείται από το αργίλιο που υποστηρίζει ενώ παραδοσιακό PCBs χρησιμοποιεί ένα υπόστρωμα φίμπεργκλας (FR4 είναι τυποποιημένο), τα τυποποιημένα στρώματα κυκλωμάτων και θερμικά τα αγώγιμα διηλεκτρικά στρώματα (ένα λεπτό PCB που συνδέεται με το αργίλιο που υποστηρίζει). Κατά συνέπεια, τα στρώματα κυκλωμάτων μπορούν να είναι εξίσου σύνθετα με τα στρώματα που τοποθετούνται στην παραδοσιακή ίνα PCBs.
Αργίλιο-υποστηριγμένο PCBs μπορεί dependably να αυξήσει τη ζωή του προϊόντος στο ράφι και τη διάρκεια του σχεδίου μέσω των σχετικών μειώσεων των ποσοστών αποτυχίας και του ελέγχου θερμοκρασίας.
Τα σχέδια αργιλίου παραδίδουν επίσης τα χαμηλά επίπεδα θερμικής επέκτασης από άλλα σχέδια PBS και την καλύτερη μηχανική σταθερότητα.
