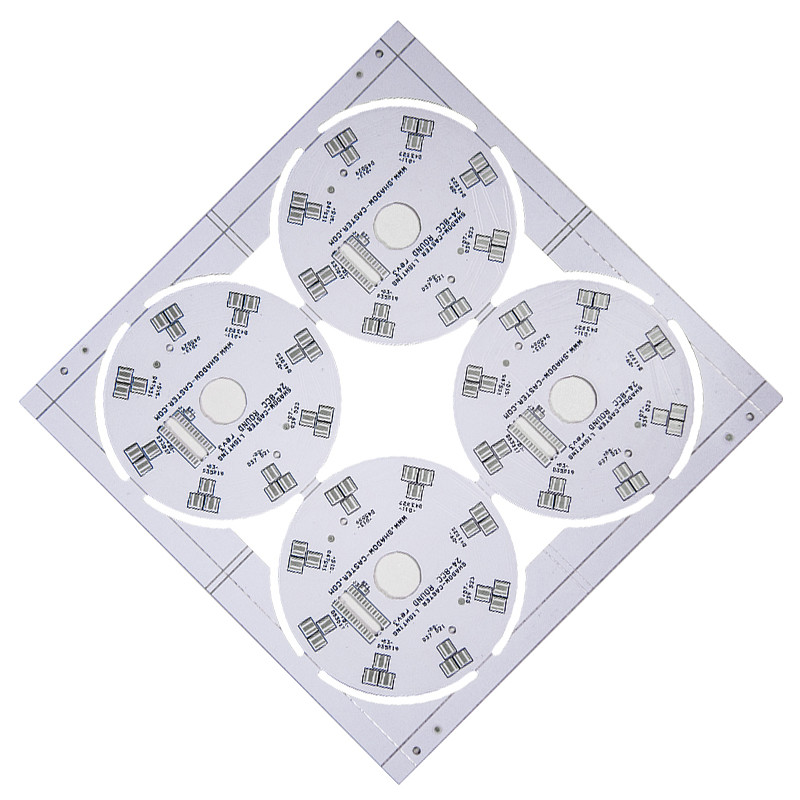

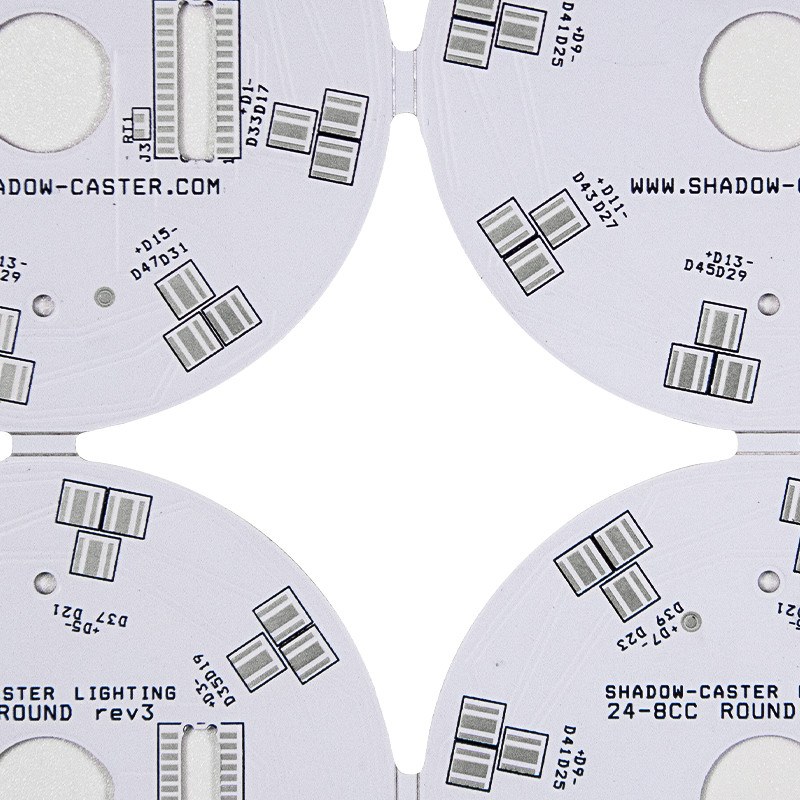

Τυπωμένη λήξη επιφάνειας cOem HASLENIG OSP πινάκων κυκλωμάτων των οδηγήσεων SMD 3030
οδηγημένη επιτροπή κυκλωμάτων οδηγών 3030 οδηγημένος οδηγημένος σωλήνας ελαφρύ Mcpcb για το φως
Πλεονεκτήματα του αργιλίου PCBs:
Η χρήση του αργιλίου PCBs προσφέρει διάφορα πλεονεκτήματα πέρα από αυτό κανονικών FR-4 PCBs. Έναντι τυποποιημένων FR-4 κατασκευών, το αργίλιο PCBs προσφέρει έναν εντυπωσιακά ανώτερο διασκεδασμό θερμότητας. Αν και μόνο ένα δέκατο του πάχους του συμβατικού εποξικός-γυαλιού, τα διηλεκτρικά σε ένα PCB αργιλίου μπορεί να είναι 5 έως 10 φορές πιό αγώγιμος θερμικά. Αυτό κάνει τη θερμική διαχείριση στο αργίλιο PCBs εκθετικά αποδοτικότερο έναντι αυτού ενός συμβατικού άκαμπτου PCB. Επομένως, οι σχεδιαστές μπορούν να χρησιμοποιήσουν τα χαμηλότερα βάρη χαλκού στο αργίλιο PCBs από εκείνοι που προτείνονται από την ΕΠΙ στα διαγράμματα θερμότητα-ανόδου τους.
Διαφορετικοί τύποι αργιλίων PCBs
Οι κατασκευαστές έχουν επιτύχει στους καινοτόμους διαφορετικούς τύπους αργιλίων PCBs όπως:
Εύκαμπτο αργίλιο PCBs: Αυτοί χρησιμοποιούν τα νέα εύκαμπτα διηλεκτρικά που χαρακτηρίζουν τα συστήματα ρητίνης Polyimide με τα κεραμικά υλικά πληρώσεως για την άριστη ηλεκτρική μόνωση, τη θερμική αγωγιμότητα, και την ευελιξία. Η βάση μετάλλων χρησιμοποιεί το εύκαμπτο αργίλιο όπως 5754 ή παρόμοιος. Ο συνδυασμός παράγει ένα PCB που ο χρήστης μπορεί να κάμψει στη θέση, αλλά όχι τη χρήση για την κανονική κάμψη.
Υβριδικό αργίλιο PCBs: Αυτοί χρησιμοποιούν ένα μη-θερμικό υλικό ως υποσυγκρότημα, το οποίο το fabricator επεξεργάζεται ανεξάρτητα, και έπειτα δεσμοί στη βάση αργιλίου χρησιμοποιώντας τα θερμικά υλικά. Για παράδειγμα, συμβατικά 2 - ή 4 στρώμα FR-4 PCB που συνδέεται με μια βάση αργιλίου βοηθά να βελτιώσει το διασκεδασμό θερμότητας και τη μηχανική ακαμψία
Τύπος προϊόντων |
Γύρω από οδηγημένη επιτροπή PCB |
Μέγιστο μέγεθος επιτροπής |
20 " *24» (1170mm*600mm) |
Πάχος χαλκού |
0.5oz, 1oz, 2oz, 3oz και 4 oz |
Διηλεκτρικό πάχος (στο υπόστρωμα) |
0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm και 3.2mm |
Τελειωμένο πάχος πινάκων |
0.4mm 4.0mm |
Ανοχή πάχους |
+/-10% |
Κατεργασία αργιλίου |
Η διάτρυση, τρύπημα, άλεση, δρομολόγηση, κύβος-που τρυπά με διατρητική μηχανή, διακόπτει την ετικέττα διαθέσιμη |
Τα λεπτά τελειώνουν το μέγεθος τρυπών |
0.25mm |
Max.working τάση |
2.5kVDC (0.075mm διηλεκτρικά), 3.75kVDC (0.15mm διηλεκτρικά) |
Min.Track πλάτος |
0.2mm (8mils) |
Min.Track χάσμα |
0.2mm (8mils) |
Ελάχιστη πίσσα μαξιλαριών SMD |
0.2mm (8mils) |
Λήξη επιφάνειας |
HASL, HASL αμόλυβδο, χρυσός βύθισης, χρυσός λάμψης, OSP |
Χρώμα Soldermask |
Άσπρος, μαύρος, άλλοι διαθέσιμοι |
Χρώμα μύθου |
Μαύρος, άσπρος, άλλοι διαθέσιμοι |
Τα PCB αλουμινίου χρησιμοποιούνται ευρέως στο φωτισμό των οδηγήσεων με τις καλές θερμικές αγωγιμότητες. Παρέχουμε στο μεγάλο υλικό τις υψηλές θερμικές αγωγιμότητες για να σιγουρευτούμε σταθερός και μακράς διαρκείας για το οδηγημένο πρόγραμμα προμηθευτών προϊόντων και δύναμης.
Χαρακτηριστικά γνωρίσματα:
ΕΠΙ 6013 τύποι 1, 2, & 3
ικανότητες 1-4 στρωμάτων
1W-300W/mk θερμική αγωγιμότητα
Έξοχη άσπρη μάσκα ύλης συγκολλήσεως των οδηγήσεων υψηλών προτύπων.
FAQ:
Q1. Μπορώ να έχω μια διαταγή δειγμάτων για το οδηγημένο φως;
Α: Ναι, χαιρετίζουμε τη διαταγή δειγμάτων να εξετάσουμε και να ελέγξουμε την ποιότητα. Τα μικτά δείγματα είναι αποδεκτά.
Q2: Έχετε τη συντήρηση προϊόντων μεταπωλήσεων διαθέσιμη για τους πελάτες σας;
Α: Ναι, για οποιαδήποτε ποιοτικά προβλήματα Fulltronics θα πάρει την ευθύνη μας να την λύσουμε για σας οποτεδήποτε.
Q3: Πόσο περίπου τα έξοδα αποστολής;
Α: Τα έξοδα αποστολής καθορίζονται από τον προορισμό, βάρος, που συσκευάζει το μέγεθος των αγαθών. Παρακαλώ μας ενημερώστε εάν μας χρειάζεστε για να σας αναφέρετε τα έξοδα αποστολής.
