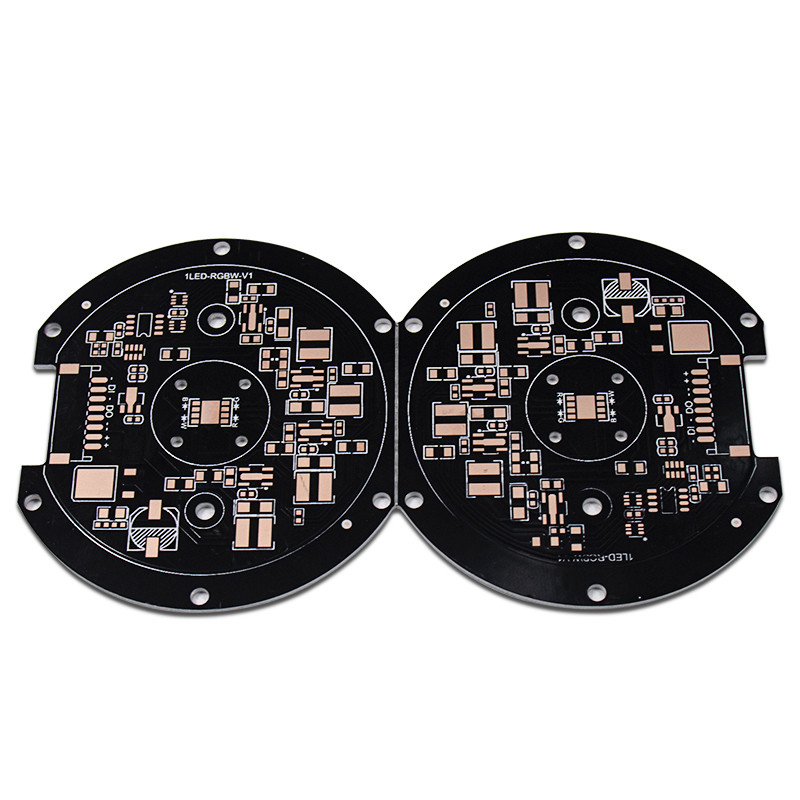

Τι είναι PCB αργιλίου;

Ένα PCB αργιλίου έχει ένα παρόμοιο σχεδιάγραμμα σε οποιοδήποτε άλλοδήποτε PCB. Έχει ένα στρώμα ή τα στρώματα του χαλκού, μάσκα ύλης συγκολλήσεως και βαλμένος σε στρώσεις πέρα από το. Αντί της κατοχής ενός φίμπεργκλας ή ενός πλαστικού υποστρώματος, εν τούτοις, ένας πίνακας κυκλωμάτων αργιλίου έχει ένα υπόστρωμα μετάλλων. Αυτή η βάση περιέχει κυρίως έναν συνδυασμό αργιλίου. Ο πυρήνας μετάλλων μπορεί να αποτελεσθεί εξ ολοκλήρου από το μέταλλο ή να έχει έναν συνδυασμό φίμπεργκλας και αργιλίου. Το αργίλιο PCBs είναι χαρακτηριστικά ενιαίο πλαισιωμένο, αλλά μπορεί να είναι διπλό που πλαισιώνεται επίσης. Το αργίλιο PCBs Mulilayer είναι ιδιαίτερα δύσκολο να κατασκευαστεί.

Οι πίνακες αργιλίου παίρνουν την περισσότερη χρήση των οδηγήσεων και τη δύναμη που μετατρέπει την ηλεκτρονική. Το έντονο φως που παράγεται από LEDs δημιουργεί τα υψηλά επίπεδα της θερμότητας, τα οποία το αργίλιο κατευθύνει μακρυά από τα συστατικά. Ένα PCB αργιλίου επεκτείνει τη διάρκεια ζωής μιας συσκευής των οδηγήσεων και παρέχει περισσότερη σταθερότητα. Μπορείτε να βρείτε τα υποστρώματα αργιλίου στους φωτεινούς σηματοδότες, τα φω'τα στάσεων και τον οικιακό φωτισμό. Επιτρέπουν στους μετατροπείς δύναμης για να αλλάξουν τα ρεύματα και να ρυθμίσουν την ηλεκτρονική. Οι δημιουργοί σε πολλές άλλες βιομηχανίες βρίσκουν επίσης τη χρήση στους πίνακες κυκλωμάτων αργιλίου, αλλά δεν τους εφαρμόζουν όπως συχνά.


Δομή του πίνακα κυκλωμάτων τυπωμένων υλών PCB αργιλίου:

1. Στρώμα χαλκού κυκλωμάτων
Το στρώμα χαλκού κυκλωμάτων (συνήθως που χρησιμοποιεί το ηλεκτρολυτικό φύλλο αλουμινίου χαλκού) χαράζεται για να διαμορφώσει ένα τυπωμένο κύκλωμα, το οποίο χρησιμοποιείται για να πραγματοποιήσει τη συνέλευση και τη σύνδεση της συσκευής. Έναντι των παραδοσιακών FR-4, με το ίδιο πάχος και το ίδιο πλάτος γραμμών, το υπόστρωμα αργιλίου μπορεί να φέρει ένα υψηλότερο ρεύμα.

2. Στρώμα μόνωσης
Το στρώμα μόνωσης είναι η βασική τεχνολογία του υποστρώματος αργιλίου, το οποίο παίζει κυρίως τις λειτουργίες της σύνδεσης, της μόνωσης και της διεξαγωγής θερμότητας. Το στρώμα μόνωσης υποστρωμάτων αργιλίου είναι το μεγαλύτερο θερμικό εμπόδιο στη δομή ενότητας δύναμης. Όσο καλύτερη η θερμική αγωγιμότητα του στρώματος μόνωσης, τόσο ευνοϊκότερος αυτό πρόκειται να διαδώσει τη θερμότητα που παράγονται κατά τη διάρκεια της λειτουργίας της συσκευής, και όσο χαμηλότερη η λειτουργούσα θερμοκρασία της συσκευής, ώστε να αυξηθεί το φορτίο δύναμης της ενότητας, να μειωθεί ο όγκος, να επεκταθεί η διάρκεια ζωής, και να αυξηθεί η παραγωγή δύναμης.

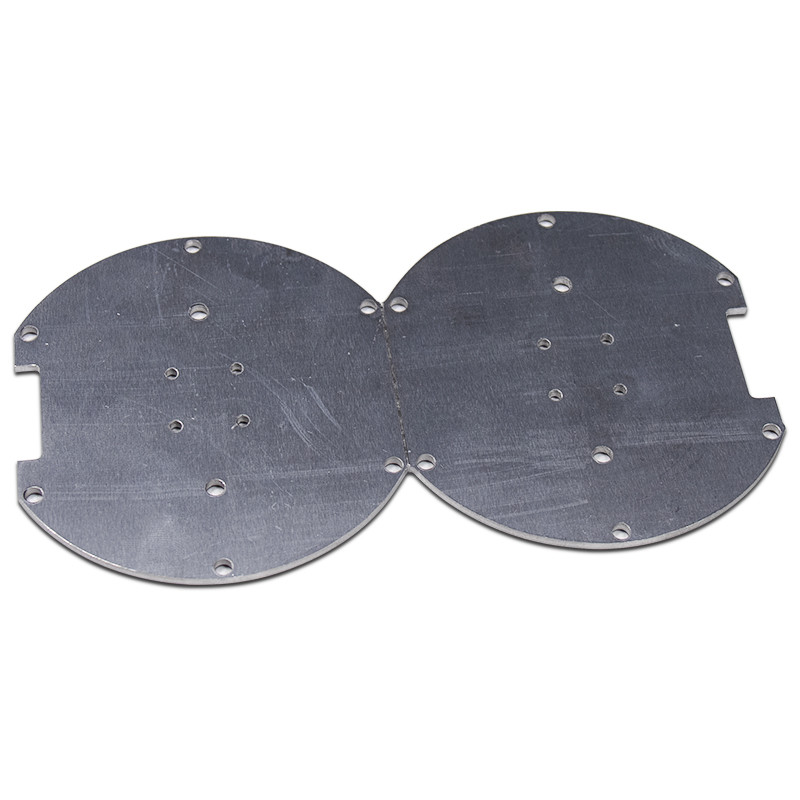

3. Υπόστρωμα μετάλλων
Τι είδους το μέταλλο χρησιμοποιείται γιατί το μονώνοντας υπόστρωμα μετάλλων εξαρτάται από την περιεκτική εκτίμηση του συντελεστή θερμικής επέκτασης, της θερμικής αγωγιμότητας, της δύναμης, της σκληρότητας, του βάρους, της κατάστασης επιφάνειας και του κόστους του υποστρώματος μετάλλων.
Γενικά, εξετάζοντας τους όρους όπως το κόστος και η τεχνική απόδοση, το πιάτο αργιλίου είναι μια ιδανική επιλογή. Τα διαθέσιμα πιάτα αργιλίου είναι 6061, 5052, 1060 και ούτω καθεξής. Εάν υπάρχουν υψηλότερες απαιτήσεις για τη θερμική αγωγιμότητα, τις μηχανικές ιδιότητες, τις ηλεκτρικές ιδιότητες και άλλες ειδικές ιδιότητες, τα πιάτα χαλκού, τα πιάτα ανοξείδωτου, τα πιάτα σιδήρου και τα πιάτα χάλυβα πυριτίου μπορούν επίσης να χρησιμοποιηθούν.

Α:  Ναι. Παρακαλώ μας ενημερώστε τυπικά πριν από την παραγωγή μας και επιβεβαιώστε το σχέδιο αρχικά βασισμένο στο δείγμα μας.

Q2:  Προσφέρετε την εγγύηση για τα προϊόντα;
Α:  Ναι, προσφέρουμε 2 έτη εξουσιοδότησης στα προϊόντα μας.

Q3:  Πώς μπορώ να πάρω ένα δείγμα για να ελέγξω την ποιότητά σας;
Α:  Μετά από την επιβεβαίωση τιμών, μπορείτε να τοποθετήσετε τις διαταγές για τα δείγματα για τη δοκιμή και την αξιολόγησή σας.
