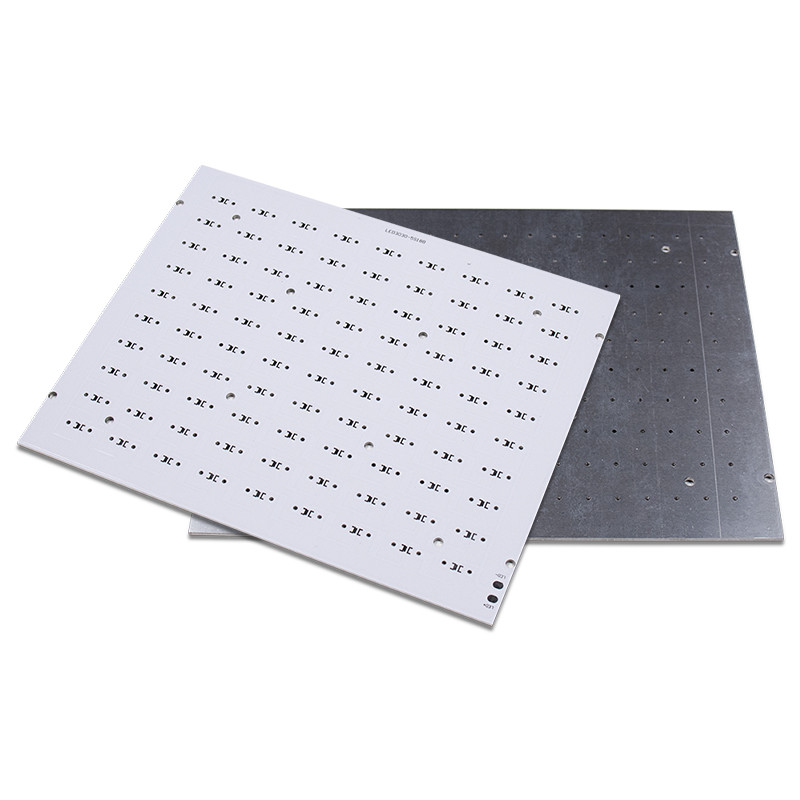

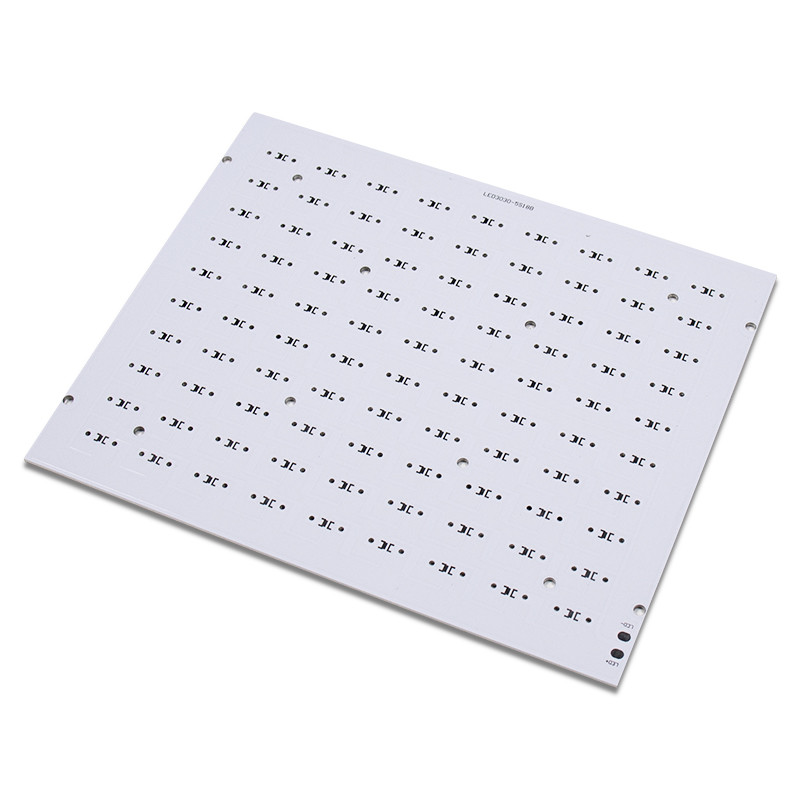

Ελαφρύς κατασκευαστής πινάκων κυκλωμάτων τυπωμένων υλών PCB αργιλίου οδηγήσεων
2pcs
MOQ
large.img.alt
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Yizhuo
Πιστοποίηση: CE,ROHS,UL
Αριθμό μοντέλου: Πίνακας κυκλωμάτων τυπωμένων υλών PCB αργιλίου
Υψηλό φως:

Πίνακας κυκλωμάτων αργιλίου για το φως των οδηγήσεων

,

UL εγκεκριμένο ελαφρύ PCB των οδηγήσεων

,

Πίνακας κυκλωμάτων τυπωμένων υλών PCB αργιλίου

Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Εσωτερική κενή συσκευασία, εξωτερική τυποποιημένη συσκευασία κιβωτίων χαρτοκιβωτίων.
Χρόνος παράδοσης: 10-12 ημέρες εργασίας
Όροι πληρωμής: T/T, Western Union
Προδιαγραφές
Όνομα προϊόντων: Πίνακας κυκλωμάτων τυπωμένων υλών PCB αργιλίου
Διάτρηση προφίλ: Δρομολόγηση, β-ΠΕΡΙΚΟΠΗ, Beveling
Οθόνη μεταξιού: άσπρος, μαύρος, κίτρινος
Ηλεκτρική δοκιμή: Προσάρτημα/πετώντας έλεγχος
Λήξη επιφάνειας: HASL, OSP, ENIG, χρυσό δάχτυλο
Υπηρεσία: Υπηρεσία μίας στάσης
Περιγραφή προϊόντων

Ελαφρύς κατασκευαστής πινάκων κυκλωμάτων τυπωμένων υλών PCB αργιλίου οδηγήσεων



Εισαγωγή του πίνακα κυκλωμάτων τυπωμένων υλών PCB αργιλίου:
 Μεταξύ όλου του πυρήνα PCBs μετάλλων, το PCB αργιλίου είναι ο πιό κοινός τύπος. Το υλικό βάσεων αποτελείται από έναν πυρήνα αργιλίου και ένα τυποποιημένο FR4. Χαρακτηρίζει ένα θερμικό ντυμένο στρώμα που διαλύει τη θερμότητα κατά τρόπο ιδιαίτερα αποδοτικό δροσίζοντας τα συστατικά και αυξάνοντας τη γενική απόδοση των προϊόντων. Αυτήν την περίοδο, υποστηριγμένο το αργίλιο PCB θεωρείται ως λύση στη υψηλή δύναμη και τις σφιχτές εφαρμογές ανοχής.

Τα πλεονεκτήματα του PCB αργιλίου τυπώνουν τον πίνακα κυκλωμάτων:
 1. φιλικός προς το περιβάλλον: Το αργίλιο είναι μη τοξικό και ανακυκλώσιμο. Η κατασκευή με το αργίλιο είναι επίσης συμβάλλουσα στη συντήρηση της ενέργειας λόγω της ευκολίας συνέλευσής της. Για τους τυπωμένους προμηθευτές πινάκων κυκλωμάτων, που χρησιμοποιούν αυτό το μέταλλο βοηθά να διατηρήσει την υγεία του πλανήτη μας.
2.Heat διασκεδασμός: Οι υψηλές θερμοκρασίες μπορούν να προκαλέσουν την αυστηρή ζημία στην ηλεκτρονική, έτσι είναι σοφό να χρησιμοποιηθεί ένα υλικό που μπορεί να βοηθήσει να διαλύσει τη θερμότητα. Το αργίλιο μπορεί πραγματικά να μεταφέρει τη θερμότητα μακρυά από τα ζωτικής σημασίας συστατικά, ελαχιστοποιώντας κατά συνέπεια την επιβλαβή επίδραση που θα μπορούσε να έχει στον πίνακα κυκλωμάτων.
3.Higher διάρκεια: Το αργίλιο παρέχει τη δύναμη και τη διάρκεια σε ένα προϊόν ότι οι κεραμικές ή βάσεις φίμπεργκλας δεν μπορούν. Το αργίλιο είναι ένα εύρωστο υλικό βάσεων που μπορεί να μειώσει την τυχαία θραύση κατά τη διάρκεια της κατασκευής, του χειρισμού, και της καθημερινής χρήσης.
4.Lightweight: Για την απίστευτη διάρκειά του, το αργίλιο είναι ένα εκπληκτικά ελαφρύ μέταλλο. Το αργίλιο προσθέτει τη δύναμη και την ανθεκτικότητα χωρίς προσθήκη σε οποιοδήποτε πρόσθετο βάρος.


1.Base υλικό
FR-4 το /Aluminum το /CEM-1
2.Layers
1-40
3.Finised εσωτερικό/εξωτερικό πάχος χαλκού
1-6OZ
4.Finished πάχος πινάκων
0.27.0mm
5.Min μέγεθος τρυπών
Μηχανική τρύπα: τρύπα λέιζερ 0.15mm: 0.1mm
6.Controlled σύνθετη αντίσταση
+/-5%
ικανότητα vias 7.Plugging
0.20.8mm
8.Outline σχεδιάγραμμα
Τρύπα γραμματοσήμων γεφυρών β-περικοπών κατατρόπωσης
9.Surface επεξεργασία
HASL, HASL αμόλυβδο, χρυσός βύθισης, κασσίτερος βύθισης, ασημένιος, σκληρός χρυσός βύθισης, χρυσός λάμψης, OPS…


Δομή του πίνακα κυκλωμάτων τυπωμένων υλών PCB αργιλίου:

1. Στρώμα χαλκού κυκλωμάτων
Το στρώμα χαλκού κυκλωμάτων (συνήθως που χρησιμοποιεί το ηλεκτρολυτικό φύλλο αλουμινίου χαλκού) χαράζεται για να διαμορφώσει ένα τυπωμένο κύκλωμα, το οποίο χρησιμοποιείται για να πραγματοποιήσει τη συνέλευση και τη σύνδεση της συσκευής. Έναντι των παραδοσιακών FR-4, με το ίδιο πάχος και το ίδιο πλάτος γραμμών, το υπόστρωμα αργιλίου μπορεί να φέρει ένα υψηλότερο ρεύμα.

2. Στρώμα μόνωσης
Το στρώμα μόνωσης είναι η βασική τεχνολογία του υποστρώματος αργιλίου, το οποίο παίζει κυρίως τις λειτουργίες της σύνδεσης, της μόνωσης και της διεξαγωγής θερμότητας. Το στρώμα μόνωσης υποστρωμάτων αργιλίου είναι το μεγαλύτερο θερμικό εμπόδιο στη δομή ενότητας δύναμης. Όσο καλύτερη η θερμική αγωγιμότητα του στρώματος μόνωσης, τόσο ευνοϊκότερος αυτό πρόκειται να διαδώσει τη θερμότητα που παράγονται κατά τη διάρκεια της λειτουργίας της συσκευής, και όσο χαμηλότερη η λειτουργούσα θερμοκρασία της συσκευής, ώστε να αυξηθεί το φορτίο δύναμης της ενότητας, να μειωθεί ο όγκος, να επεκταθεί η διάρκεια ζωής, και να αυξηθεί η παραγωγή δύναμης.

3. Υπόστρωμα μετάλλων
Τι είδους το μέταλλο χρησιμοποιείται γιατί το μονώνοντας υπόστρωμα μετάλλων εξαρτάται από την περιεκτική εκτίμηση του συντελεστή θερμικής επέκτασης, της θερμικής αγωγιμότητας, της δύναμης, της σκληρότητας, του βάρους, της κατάστασης επιφάνειας και του κόστους του υποστρώματος μετάλλων.
Γενικά, εξετάζοντας τους όρους όπως το κόστος και η τεχνική απόδοση, το πιάτο αργιλίου είναι μια ιδανική επιλογή. Τα διαθέσιμα πιάτα αργιλίου είναι 6061, 5052, 1060 και ούτω καθεξής. Εάν υπάρχουν υψηλότερες απαιτήσεις για τη θερμική αγωγιμότητα, τις μηχανικές ιδιότητες, τις ηλεκτρικές ιδιότητες και άλλες ειδικές ιδιότητες, τα πιάτα χαλκού, τα πιάτα ανοξείδωτου, τα πιάτα σιδήρου και τα πιάτα χάλυβα πυριτίου μπορούν επίσης να χρησιμοποιηθούν.







Ελαφρύς κατασκευαστής πινάκων κυκλωμάτων τυπωμένων υλών PCB αργιλίου οδηγήσεων 0
Ελαφρύς κατασκευαστής πινάκων κυκλωμάτων τυπωμένων υλών PCB αργιλίου οδηγήσεων 1



Οι εφαρμογές του αργιλίου οδήγησαν το PCB:


  • Ιατρική βιομηχανία
  • Καταναλωτικά ηλεκτρονικά
  • Βιομηχανία τηλεπικοινωνιών
  • Φωτεινοί σηματοδότες
  • Φω'τα σημείων
  • Φω'τα οχημάτων
  • Φω'τα ανελκυστήρων
  • Προβολείς
  • Προϊόντα ηλιακής ενέργειας
  • Προσγειωμένος και τρέχοντας φω'τα αέρα
  • Φωτισμός κυκλοφορίας και σημάτων
  • Εξαρτήματα φακών και στρατοπέδευσης

Ελαφρύς κατασκευαστής πινάκων κυκλωμάτων τυπωμένων υλών PCB αργιλίου οδηγήσεων 2

Η Co. ηλεκτρονικής Yizhuo Shenzhen, ΕΠΕ είναι μια εθνική επιχείρηση υψηλής τεχνολογίας που πιστοποιείται σε ISO9001: διεθνές ποιοτικό σύστημα διαχείρισης του 2015. Έχουμε το CE, ROHS, πιστοποίηση UL. Ιδρύθηκε το 2012 και η περιοχή εργοστασίων αποτελείται από περισσότερα από 6.000 τετραγωνικά μέτρα, 120 υπαλλήλους, και δύο μετατοπίσεις. Έχουμε την ικανότητα να κατασκευάσουμε το αργίλιο PCBs, FR4 PCBs, PCBA των οδηγήσεων, και άλλα σχετικά προϊόντα. Παρέχουμε επίσης τις υπηρεσίες όπως το σχέδιο PCB, τη συνέλευση PCB, και την επεξεργασία πινάκων SMT των οδηγήσεων για το PCB σχεδιάζοντας τις υπηρεσίες. Τα προϊόντα χρησιμοποιούνται ευρέως στο φωτισμό, την ηλεκτρονική, τις αυτοκίνητες και άλλες βιομηχανίες επικοινωνιών, που απαιτούν το διασκεδασμό θερμότητας. Οι επαγγελματίες μας εργάζονται στη στενή ένωση για να καταλάβουν τις συγκεκριμένες απαιτήσεις των πελατών μας. Στην ποιοτική εξεταστική μονάδα μας, εξετάζουμε σχολαστικά κάθε προϊόν, κατά συνέπεια οδηγεί στη συμμόρφωσή τους με τα διεθνή ποιοτικά πρότυπα. Μπορούμε να κάνουμε το ODM ή τη μιας στάσης υπηρεσία cOem για τους πελάτες μας.
Ελαφρύς κατασκευαστής πινάκων κυκλωμάτων τυπωμένων υλών PCB αργιλίου οδηγήσεων 3

Ελαφρύς κατασκευαστής πινάκων κυκλωμάτων τυπωμένων υλών PCB αργιλίου οδηγήσεων 4
FAQ:
 Q1.   Είναι ΕΝΤΆΞΕΙ τυπωμένη ύλη το λογότυπό μου στο προϊόν;

Α:  Ναι. Παρακαλώ μας ενημερώστε τυπικά πριν από την παραγωγή μας και επιβεβαιώστε το σχέδιο αρχικά βασισμένο στο δείγμα μας.

Q2:  Προσφέρετε την εγγύηση για τα προϊόντα;
Α:  Ναι, προσφέρουμε 2 έτη εξουσιοδότησης στα προϊόντα μας.

Q3:  Πώς μπορώ να πάρω ένα δείγμα για να ελέγξω την ποιότητά σας;
Α:  Μετά από την επιβεβαίωση τιμών, μπορείτε να τοποθετήσετε τις διαταγές για τα δείγματα για τη δοκιμή και την αξιολόγησή σας.
