Συνέλευση φωτισμού PCBA των αμόλυβδων οδηγήσεων αργιλίου HASL
1PCS
MOQ
large.img.alt
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Yizhuo
Πιστοποίηση: UL,CE,ROHS
Αριθμό μοντέλου: PCBA07
Υψηλό φως:

Αμόλυβδη PCBA συνέλευση HASL

,

Συνέλευση φωτισμού PCBA των οδηγήσεων αργιλίου

,

Συνέλευση PCB φωτισμού των οδηγήσεων αργιλίου

Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Vacuum Package
Χρόνος παράδοσης: 10-12 ημέρες εργασίας
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 120000 τ.μ/μήνα
Προδιαγραφές
Υλικό βάσεων: Αργίλιο
Πάχος πινάκων: 0,6mm 0,8mm 1mm 1,6mm 2mm 3mm
Υπηρεσία: Υπηρεσία μίας στάσης
Πιστοποιητικό: ISO9001:2008,ROHS,UL
Max. Μέγιστη. PCB Size Μέγεθος PCB: 600mm×500mm
Λήξη επιφάνειας: HASL αμόλυβδο
Εφαρμογή: Οδηγημένο φως
Περιγραφή προϊόντων

Τυπωμένη οδηγημένη PCBA PCB πινάκων κυκλωμάτων αργίλιο συνέλευση επεξεργασίας



Διαδικασία συνελεύσεων PCB: Στάδια του τυπωμένου πίνακα κυκλωμάτων PCBA:



Μόλις έχετε όλα τα συστατικά, είναι χρόνος να χτιστεί ο πίνακας κυκλωμάτων σας. Κάθε βήμα εξαρτάται από τον προηγούμενο. Κάθε βήμα είναι απαραίτητο για να χτίσει έναν πίνακα ότι εργασίες, και δεν πρέπει να γίνουν από τη διαταγή. Εδώ είναι τα βήματα για τη διαδικασία συνελεύσεων PCB:

Κόλλα ύλης συγκολλήσεως

Η πρώτη φάση καλείται κόλλα ύλης συγκολλήσεως επειδή αυτή είναι τι πρέπει να εφαρμοστεί στον πίνακα όπου θα συγκολλάτε. Η κόλλα ύλης συγκολλήσεως περιλαμβάνει μερικά σιτάρια ύλης συγκολλήσεως που συνδυάζονται με τη ροή. Τοποθετείτε μια οθόνη ύλης συγκολλήσεως στον πίνακα, κατόπιν βάζετε κάποια κόλλα ύλης συγκολλήσεως μέσω των τρυπών άμεσα επάνω στον πίνακα.

Επιλογή και θέση

Αφότου έχετε τοποθετήσει την κόλλα ύλης συγκολλήσεως στον πίνακα, χρησιμοποιείτε έπειτα μια μηχανή για να επιλέξετε τα συστατικά και να τα τοποθετήσετε στο σωστό σημείο στον πίνακα. Η παραμονή κομματιών που οφείλεται σε ισχύ στην κόλλα ύλης συγκολλήσεως. Μερικές μηχανές θα κρατήσουν τα συστατικά σε ισχύ με ένα κτύπημα της κόλλας, το οποίο συστήνεται για τη συγκόλληση κυμάτων. Εάν δεν έχετε μια μηχανή για να κάνετε αυτό για σας, μπορείτε να το κάνετε με το χέρι. Τα συστατικά πρέπει να τοποθετηθούν ακριβώς, δεδομένου ότι οι μικρές διαδρομές μεταξύ καθορίζουν τον τρόπο που κάθε ηλεκτρονική συσκευή λειτουργεί.

Συγκόλληση

Αφότου τοποθετούνται σωστά τα συστατικά, η συγκόλληση έρχεται έπειτα. Αυτό μπορεί να γίνει με το χέρι ή με μια συγκολλώντας μηχανή κυμάτων.

Επιθεώρηση

Μετά από να συγκολλήσουν, οι πίνακες κυκλωμάτων πρέπει να επιθεωρηθούν. Εάν ο πίνακας είναι περίπλοκος, έπειτα μια αυτόματη οπτική επιθεώρηση πρέπει να γίνει. Σε έναν απλό πίνακα, μπορείτε να κάνετε την επιθεώρηση ψάχνοντας τα τοποθετημένα σε λάθος μέρος συστατικά ή άλλα προβλήματα.

Δοκιμή

Οι πίνακες κυκλωμάτων πρέπει να εξεταστούν. Υπάρχουν διάφοροι τρόποι να γίνει αυτό. Οι μηχανές μπορούν να το κάνουν, και υπάρχουν χειρωνακτικοί τρόποι να εξεταστούν οι πίνακες, επίσης.

Ανατροφοδότηση

Εάν συγκεντρώνετε ένα PCB με μια μηχανή, οι αποτυχίες πρέπει να ανιχνευθούν γρήγορα και να επισκευαστούν, ιδανικά στο στάδιο επιθεώρησης. Εάν κάνετε αυτό μόνος σου και ο πίνακάς σας δεν εργάζεται, να πρέπει να αρχίσετε σε έναν νέο και να κάνετε τις απαραίτητες αλλαγές για να αποφύγετε τις αποτυχίες.





Συνέλευση πινάκων PCB οδηγήσεων

Στρώμα

Ενιαίος-πλευρά, διπλή πλευρά

Πάχος πινάκων

0,8, 1,0, 1,2, 1,5, 1,6, 2,0

Τεχνική προδιαγραφή



Ελάχιστα πλάτος/χάσμα γραμμών: 3.5/4mll (laserdrill)
Ελάχιστο μέγεθος τρυπών: 0.2mm (μηχανικό τρυπάνι)/4mil (τρυπάνι λέιζερ)
Ελάχιστο δακτυλιοειδές δαχτυλίδι: 4mil
Ανώτατο πάχος χαλκού: 60Z
Πάχος πινάκων: D/S: 0.24.0mm.

Multilayers: 0.404.0mm,

Ελάχιστη γέφυρα μασκών ύλης συγκολλήσεως: 0.08mm

Λόγος διάστασης: 8: 1
Σύνδεση της ικανότητας Vias: 0.20.8mm



Επεξεργασία επιφάνειας

OSP

Οδηγημένα τσιπ

Σαν τις επιλογές σας

Μέγεθος PCB

μπορέστε να προσαρμοστείτε

Υλικό βάσεων

Αργίλιο

Συσκευασία

Vacuum Package



Η τυπωμένη διαδικασία συνελεύσεων PCB πινάκων κυκλωμάτων: Μια επισκόπηση

  • Κόλλα ύλης συγκολλήσεως: Εάν ακολουθείτε μια παραδοσιακή διαδικασία συνελεύσεων PCB, το πρώτο βήμα είναι η εφαρμογή της κόλλας ύλης συγκολλήσεως. Σημειώστε ότι αυτό είναι
  •
  • Συστατική τοποθέτηση: Στην παραδοσιακή διαδικασία συνελεύσεων PCB, το επόμενο βήμα είναι να τοποθετηθούν τα συστατικά στον πίνακα. Αυτό μπορεί να γίνει με το χέρι, ή μπορεί να γίνει με τη βοήθεια των μηχανημάτων (επιλογή και να τοποθετήσει τα συστήματα).
  •
  • Επανακυκλοφορία: Στην παραδοσιακή διαδικασία συνελεύσεων PCB, το επόμενο βήμα είναι επανακυκλοφορία, η οποία είναι πότε την ύλη συγκολλήσεως λειώνουν αρχικά και έπειτα. Ο πίνακας και όλα τα συστατικά του κινούνται μέσω ενός φούρνου, ο οποίος θερμαίνει την ύλη συγκολλήσεως, που υγροποιεί την και που εξασφαλίζει ότι οι συνδέσεις διαμορφώνονται πριν από τις κινήσεις πινάκων σε ένα δοχείο ψύξης, όπου η ύλη συγκολλήσεως δροσίζεται.



Στη διαδικασία SMT, η συγκόλληση επανακυκλοφορίας πραγματοποιείται αυτή τη στιγμή, επίσης. Ο πίνακας στέλνεται μέσω ενός φούρνου, που λειώνει την κόλλα ύλης συγκολλήσεως, επιτρέποντας σε τον για να ρεύσει ανάλογα με τις ανάγκες, πριν από τα περάσματα πινάκων μέσω μιας σειράς δοχείων ψύξης που φέρνουν βαθμιαία τη θερμοκρασία κάτω, που σταθεροποιεί την ύλη συγκολλήσεως στον πίνακα και που τσιμεντάρει τα συστατικά σε ισχύ.

  • Επιθεώρηση: Το επόμενο βήμα στην παραδοσιακή διαδικασία συνελεύσεων PCB είναι μια οπτική επιθεώρηση του πίνακα, συγκόλληση, και συστατικά.
  •
  • Εισαγωγή μερών μέσω-τρυπών: Η παραδοσιακή διαδικασία απαιτεί ότι η εισαγωγή μέσω-τρυπών γίνεται με το χέρι, μετά από τη διαδικασία επανακυκλοφορίας και επιθεώρησης. Η συγκόλληση επίσης συχνά γίνεται με το χέρι, αλλά μπορεί να γίνει χρησιμοποιώντας τη συγκόλληση κυμάτων.
  •
  • Τελική επιθεώρηση και καθαρισμός: Το τελικό βήμα στην παραδοσιακή διαδικασία συνελεύσεων PCB είναι μια τελική επιθεώρηση του πίνακα, των σημείων ύλης συγκολλήσεως, και των συστατικών, και ενός καθαρισμού ώστε να εξασφαλιστεί ότι τα συντρίμμια ή η υπερβολική ύλη συγκολλήσεως αφαιρούνται.

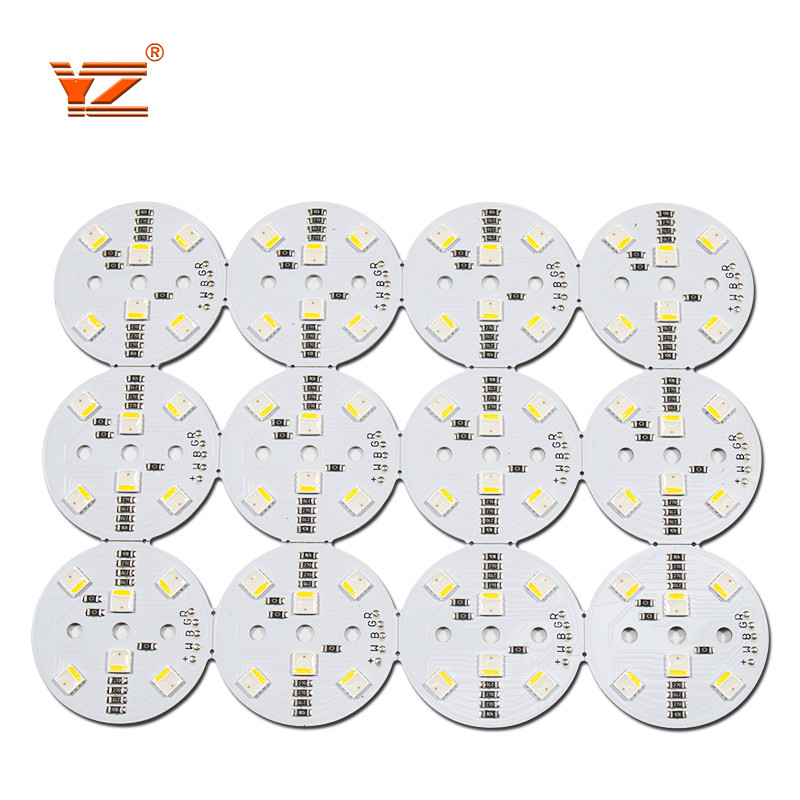

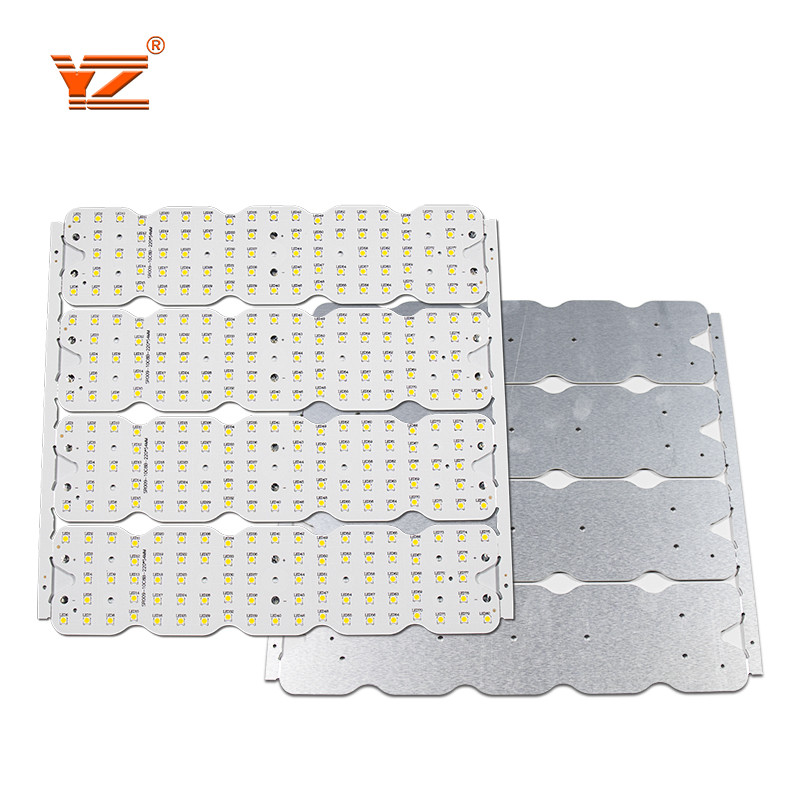

  • Συνέλευση φωτισμού PCBA των αμόλυβδων οδηγήσεων αργιλίου HASL 0Συνέλευση φωτισμού PCBA των αμόλυβδων οδηγήσεων αργιλίου HASL 1





Η Co. ηλεκτρονικής Yizhuo Shenzhen, ΕΠΕ είναι μια εθνική επιχείρηση υψηλής τεχνολογίας που πιστοποιείται σε ISO9001: διεθνές ποιοτικό σύστημα διαχείρισης του 2015. Έχουμε το CE, ROHS, πιστοποίηση UL. Ιδρύθηκε το 2012 και η περιοχή εργοστασίων αποτελείται από περισσότερα από 6.000 τετραγωνικά μέτρα, 131 υπαλλήλους, και δύο μετατοπίσεις. Έχουμε την ικανότητα να κατασκευάσουμε το αργίλιο PCBs, FR4 PCBs, PCBA των οδηγήσεων, και άλλα σχετικά προϊόντα. Παρέχουμε επίσης τις υπηρεσίες όπως το σχέδιο PCB, τη συνέλευση PCB, και την επεξεργασία πινάκων SMT των οδηγήσεων για το PCB σχεδιάζοντας τις υπηρεσίες. Τα προϊόντα χρησιμοποιούνται ευρέως στο φωτισμό, την ηλεκτρονική, τις αυτοκίνητες και άλλες βιομηχανίες επικοινωνιών, που απαιτούν το διασκεδασμό θερμότητας. Οι επαγγελματίες μας εργάζονται στη στενή ένωση για να καταλάβουν τις συγκεκριμένες απαιτήσεις των πελατών μας. Στην ποιοτική εξεταστική μονάδα μας, εξετάζουμε σχολαστικά κάθε προϊόν, κατά συνέπεια οδηγεί στη συμμόρφωσή τους με τα διεθνή ποιοτικά πρότυπα. Μπορούμε να κάνουμε το ODM ή τη μιας στάσης υπηρεσία cOem για τους πελάτες μας.



Υποστηριζόμαστε από μια υποδομής βάση “κατάστασης προόδου” και μια ομάδα των ενθουσιωδών και ειδικευμένων επαγγελματιών. έχουμε διαιρέσει την καλά ανεπτυγμένη υποδομής βάση μας σε διάφορες μονάδες όπως η προμήθευση, ο σχεδιασμός, η κατασκευή, η ποιοτική δοκιμή, η Ε&Α, οι πωλήσεις εμπορικός, η συσκευασία αποθήκευσης, και περισσότεροι. Αυτό μας διευκολύνει για να παραδώσει συνολικά την ατέλεια - ελεύθερο προϊόν σειράς στους πελάτες μας στις κύριες τιμές αγοράς και εξοπλισμένος με τα πιό πρόσφατα μηχανήματα και την καινοτόμο τεχνολογία προκειμένου να συναντηθούν οι μεγάλης κλίμακας διαταγές των πελατών. Με μια ομάδα διοίκησης και την ομάδα σχεδίου Ε&Α με μια μέση εμπειρία βιομηχανίας περισσότερων από 10 ετών, τα προϊόντα μας πωλούν καλά σε όλο τον κόσμο.



Συνέλευση φωτισμού PCBA των αμόλυβδων οδηγήσεων αργιλίου HASL 2

Συνέλευση φωτισμού PCBA των αμόλυβδων οδηγήσεων αργιλίου HASL 3

Συνέλευση φωτισμού PCBA των αμόλυβδων οδηγήσεων αργιλίου HASL 4

Συνέλευση φωτισμού PCBA των αμόλυβδων οδηγήσεων αργιλίου HASL 5





FAQ:



Q1. Ποιες προδιαγραφές χρειάζεστε για την αναφορά PCB;
Α: Χρειαζόμαστε το αρχείο PCB Gerber, το πάχος πινάκων, το πάχος χαλκού, τη λήξη επιφάνειας και την ποσότητά σας για να σας αναφέρουμε.



Q2. Πόσο περίπου τα έξοδα αποστολής;
Α: Τα έξοδα αποστολής καθορίζονται από τον προορισμό, βάρος, που συσκευάζει το μέγεθος των αγαθών. Παρακαλώ μας ενημερώστε εάν μας χρειάζεστε για να σας αναφέρετε τα έξοδα αποστολής.



Q3: Είναι ΕΝΤΆΞΕΙ τυπωμένη ύλη το λογότυπό μου στο προϊόν;

Α:  Ναι. Παρακαλώ μας ενημερώστε τυπικά πριν από την παραγωγή μας και επιβεβαιώστε το σχέδιο αρχικά βασισμένο στο δείγμα μας.
