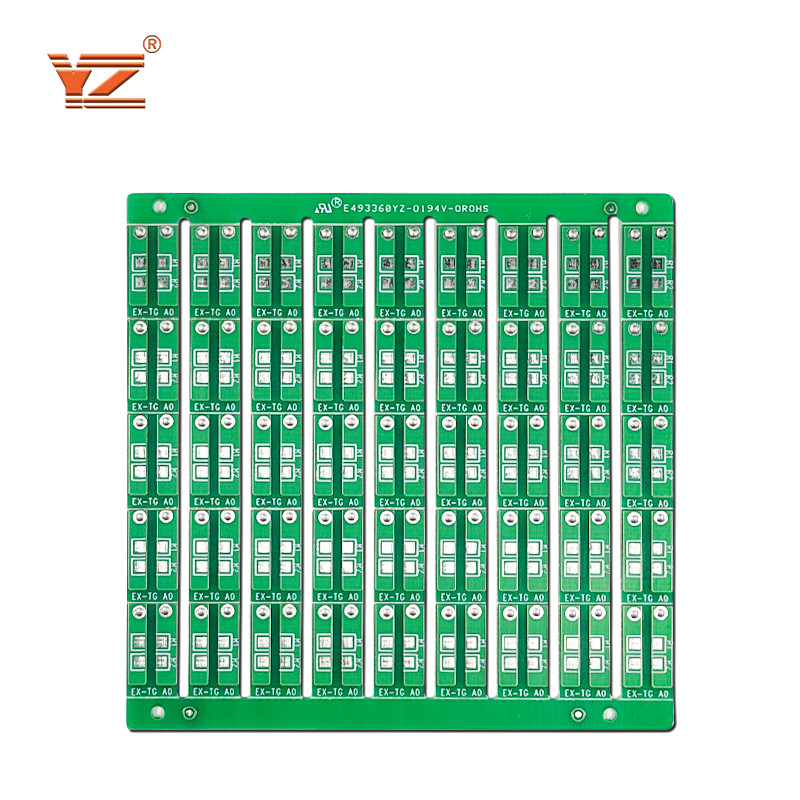

Τυπωμένη κυκλωμάτων συνέλευση πινάκων PCB πινάκων πλαισιωμένη διπλάσιο Fr4
Τι είναι ένα πολυστρωματικό PCB (τυπωμένος πίνακας κυκλωμάτων);
Δεδομένου ότι τα άκαμπτα κυκλώματα έχουν μερικές απαιτήσεις εφαρμογής, τα διαφορετικά σχέδια PCB συσσωρεύονται σε ένα ενιαίο συστατικό. Πολυστρωματικό PCBs είναι ακριβώς το όνομα προτείνει; Γίνονται χρησιμοποιώντας δύο, τρεις, ή περισσότερους πίνακες κυκλωμάτων. Μερικοί κατασκευαστές μπορούν να συγκεντρώσουν περισσότερα από 30 διαφορετικά στρώματα κυκλωμάτων στους πολλαπλάσιους πίνακες κυκλωμάτων. Το PCB ένας άκαμπτος πυρήνας, συνήθως από FR4 και χαλκό. Ο πυρήνας περιβάλλεται έπειτα από τα φύλλα αλουμινίου χαλκού και το φίμπεργκλας PrePeg για να διαμορφώσει μια φυλλόμορφη συνέλευση. Η διαδικασία τους πολυστρωματικούς τυπωμένους πίνακες κυκλωμάτων ποικίλλει από έναν κατασκευαστή σε άλλος, ανάλογα με τον πίνακα που θέλουν να δημιουργήσουν. Ένα χαρακτηριστικό πολυστρωματικό PCB τέσσερις-στρώματος θα περιλάβει από τα ακόλουθα μέρη:
1. FR4 φύλλο πλαστικού φίμπεργκλας
Αυτό είναι ο κεντρικός πυρήνας του PCB. Επειδή παρέχει την υποστήριξη για τον ολόκληρο πίνακα κυκλωμάτων, αυτός ο πυρήνας πρέπει να είναι άκαμπτος και επεξεργασμένος για τα ίχνη. Ο πυρήνας είναι επίσης ελαφρώς παχύτερος από άλλα στρώματα που προστίθενται στο σχέδιο.
2. Χαλκός
Αμέσως μετά από τον άκαμπτο πυρήνα είναι δύο στρώματα χαλκού που κατασκευάζονται και στις δύο πλευρές του πυρήνα. Ο χαλκός χωρίζει τον πυρήνα από το φίμπεργκλας β-σκηνικού PrePeg που αποτελεί το επόμενο άμεσο στρώμα.
3. Φίμπεργκλας β-σκηνικού PrePeg
Το φίμπεργκλας PrePeg αναφέρεται απλά στο φίμπεργκλας που είναι ακόμα μαλακό και απαιτεί για να το καταστήσει άκαμπτο. Το φίμπεργκλας β-σκηνικού PrePeg ενεργεί ως κόλλα που κρατά τον εσωτερικό πυρήνα FR4 συνδεμένο με το φύλλο αλουμινίου χαλκού.
Αυτό το στρώμα αποτελείται από τα λεπτά, χαλαρά φύλλα του χαλκού και είναι το πιο ακραίο στρώμα στη συνέλευση. Το φύλλο αλουμινίου χαλκού στριμώχνεται μαζί με το PrePeg και τον πυρήνα κατόπιν τοποθετείται σε μια διαδικασία ελασματοποίησης PCB.
4. Άλλα στοιχεία
Πολυστρωματικό PCBs μπορεί να ενιαίος-πλαισιωθεί ή double-sided. Οι Double-sided πίνακες είναι δημοφιλέστεροι και χαρακτηρίζουν τα διασυνδεμένα σχέδια χαλκού στην μπροστινή και αντίστροφη πλευρά του πίνακα. Το σχέδιο χαρακτηρίζει επίσης τις αγώγιμες καλύπτω-τρυπάνι-τρύπες (vias) που συνδέουν μια πλευρά του πίνακα με άλλη.
FR-4 ικανότητα διαδικασίας
|
|
Στοιχείο
|
Δυνατότητα τεχνών
|
Η επιφάνεια τελειώνει
|
HASL, χρυσή, χρυσή επένδυση βύθισης, OSP, κασσίτερος βύθισης, κ.λπ.
|
Στρώμα
|
1-32 στρώματα
|
Min.Line πλάτος
|
4mil
|
Min.Line διάστημα
|
4mil
|
Min.Space μεταξύ του μαξιλαριού στο μαξιλάρι
|
3mil
|
Min.Hole διάμετρος
|
0.20mm
|
Min.Bonding διάμετρος μαξιλαριών
|
0.20mm
|
Max.Proportion της διάτρυσης της τρύπας και του πάχους πινάκων
|
1:10
|
Max.Size του πίνακα τέρματος
|
23inch*35inch
|
Χτύπησε του πάχους πινάκων ′ s τέρματος
|
0.213.2mm
|
Min.Thickness Soldermask
|
10um
|
Soldermask
|
Πράσινη, κίτρινη, μαύρη, άσπρη, κόκκινη, διαφανής φωτοευαίσθητη μάσκα ύλης συγκολλήσεως, Strippable μάσκα ύλης συγκολλήσεως
|
Min.Linewidth Idents
|
4mil
|
Min.Height Idents
|
25mil
|
Χρώμα της μετάξι-οθόνης
|
Άσπρος, κίτρινος, μαύρος
|
Μορφή αρχείου ημερομηνίας
|
Το αρχείο Gerber και το τρυπώντας με τρυπάνι αρχείο, σειρά εκθέσεων, ΓΕΜΙΖΟΥΝ 2000 σειρά, powerpcb σειρά, ODB++
|
Ε-δοκιμή
|
100%E-δοκιμή: Δοκιμή υψηλής τάσης
|
Υλικό για το PCB
|
Υψηλό υλικό TG: Υψηλή συχνότητα ROGERS, ΤΕΦΛΌΝ, TADONIC, ΑΡΛΌΝ (ελεύθερο υλικό Haloger)
|
Ε-δοκιμή
|
Δοκιμή σύνθετης αντίστασης, δοκιμή Resisitance, Microsection κ.λπ.
|
Ειδική τεχνολογική απαίτηση
|
Blind&Buried Vias και υψηλός χαλκός πάχους
|
1. Ενιαίο δευτερεύον PCB FR4
Οι ενιαίος-δευτερεύοντες τυπωμένοι πίνακες κυκλωμάτων Fr4 αποτελούνται από το PCB εποξικής ρητίνης που έχει το φύλλο αλουμινίου χαλκού σε μια πλευρά, τα συστατικά του κολλιούνται σε μια πλευρά.
2. Διπλό δευτερεύον PCB FR4
Οι τυπωμένοι πίνακες κυκλωμάτων Fr4 ενιαίος-πλευρά επίσης αποτελούνται από το PCB εποξικής ρητίνης που έχει το φύλλο αλουμινίου χαλκού σε μια πλευρά, αλλά τα συστατικά του κολλιούνται σε δύο πλευρές που δίνουν την πορεία των ιχνών για να διασχίσουν η μια την άλλη.
Αυτοί οι πίνακες περιέχουν το χαλκό για τη διεξαγωγή.
3. Πολλαπλάσιο PCB στρωμάτων FR4
Ο πίνακας PC έχει περισσότερα από δύο στρώματα. Περιέχει τρία στρώματα του υλικού για τη διεξαγωγή.
Αυτός κολλιέται στο κέντρο των υλικών. Το υλικό πυρήνων είναι τοποθετώ σε στρώματα μαζί κάτω από την υψηλή πίεση και υψηλής θερμοκρασίας για να παραγάγει τους πολυστρωματικούς πίνακες PC. Τα συστατικά κολλιούνται και στις δύο πλευρές των πινάκων PC.
4. Άκαμπτο PCB FR4
Σε αυτόν τον τύπο πίνακα PC Fr4, τα υλικά πυρήνων χρησιμοποιούμενα είναι μόνο FR, έτσι ώστε είναι γιατί αυτό καλείται άκαμπτο τυπωμένο fr4 πίνακα κυκλωμάτων.
Δεν υπάρχουν καμία άλλη υλικό ή ακαθαρσία που προστίθεται σε το αυτό είναι ένα καθαρό κύκλωμα, γίαυτό είναι άκαμπτο για ολόκληρο τον πίνακα PC.
5. Άκαμπτος-ευκίνητο PCB FR4
Σε αυτόν τον τύπο πίνακα PC, το υλικό πυρήνων είναι άκαμπτο καθώς επίσης και εύκαμπτο έτσι καλούνται άκαμπτος-ευκίνητους πίνακες PC Fr4.
Ο ευκίνητος οφείλεται στην ευελιξία κυκλωμάτων. Χρησιμοποιήσαμε τους λεπτούς πίνακες επειδή είναι πιό εύκαμπτο και πιό τρωτό στη θερμότητα.
Κατά τη διάρκεια της συγκόλλησης, μπορεί για να κάνει μια επιθυμητή γωνία.
Τυπωμένη εφαρμογή πινάκων κυκλωμάτων:
Οι τυπωμένοι πίνακες κυκλωμάτων παρέχουν σε μας ποικίλες ικανότητες και βρίσκουν τις διαφορετικές εφαρμογές σχεδόν σε όλα ηλεκτρικές ή ηλεκτρονικές.
Βιομηχανική χρήση
Πολλές βιομηχανικές εγκαταστάσεις έχουν τα ηλεκτρονικά συστατικά που απαιτούν τους τυπωμένους πίνακες κυκλωμάτων για να επιτύχουν το σχέδιο τελών. Το PCBs βρίσκεται στο βιομηχανικό εξοπλισμό όπως οι Τύποι, κεκλιμένες ράμπες, μηχανές συνελεύσεων, και περισσότερο.
Στη αυτοκινητοβιομηχανία, πολλά συστήματα οχημάτων όπως η ναυσιπλοΐα, οι συσκευές μέσων, τα συστήματα ελέγχου, και τα όργανα ελέγχου χρησιμοποιούν PCBs.
Οι τυπωμένοι πίνακες κυκλωμάτων βρίσκουν επίσης τις εφαρμογές στις ιατρικές συσκευές, όπως οι ανιχνευτές CT, οι οθόνες ακτίνας X, και τα όργανα ελέγχου πίεσης του αίματος. Όλοι οι εξοπλισμός ανίχνευσης, ιατρικά όργανα, και όργανα ελέγχου περιέχουν PCBs.
Εγχώριες εφαρμογές
Η πιό κοινή αίτηση των τυπωμένων πινάκων κυκλωμάτων είναι στα καταναλωτικά ηλεκτρονικά. Στην πραγματικότητα, PCBs είναι η καρδιά κάθε ηλεκτρονικής συσκευής, όπως τα κινητά τηλέφωνα, οι υπολογιστές, οι τερματικοί σταθμοί, η ναυσιπλοΐα, η TV, το μικρόκυμα, η μηχανή καφέ, το ψυγείο, και ακόμη και το smartwatch σας.
Η Co. ηλεκτρονικής Yizhuo Shenzhen, ΕΠΕ είναι μια εθνική επιχείρηση υψηλής τεχνολογίας που πιστοποιείται σε ISO9001: διεθνές ποιοτικό σύστημα διαχείρισης του 2015. Έχουμε το CE, ROHS, πιστοποίηση UL. Ιδρύθηκε το 2012 και η περιοχή εργοστασίων αποτελείται από περισσότερα από 6.000 τετραγωνικά μέτρα, 131 υπαλλήλους, και δύο μετατοπίσεις. Έχουμε την ικανότητα να κατασκευάσουμε το αργίλιο PCBs, FR4 PCBs, PCBA των οδηγήσεων, και άλλα σχετικά προϊόντα. Παρέχουμε επίσης τις υπηρεσίες όπως το σχέδιο PCB, τη συνέλευση PCB, και την επεξεργασία πινάκων SMT των οδηγήσεων για το PCB σχεδιάζοντας τις υπηρεσίες. Τα προϊόντα χρησιμοποιούνται ευρέως στο φωτισμό, την ηλεκτρονική, τις αυτοκίνητες και άλλες βιομηχανίες επικοινωνιών, που απαιτούν το διασκεδασμό θερμότητας. Οι επαγγελματίες μας εργάζονται στη στενή ένωση για να καταλάβουν τις συγκεκριμένες απαιτήσεις των πελατών μας. Στην ποιοτική εξεταστική μονάδα μας, εξετάζουμε σχολαστικά κάθε προϊόν, κατά συνέπεια οδηγεί στη συμμόρφωσή τους με τα διεθνή ποιοτικά πρότυπα. Μπορούμε να κάνουμε το ODM ή τη μιας στάσης υπηρεσία cOem για τους πελάτες μας.
Υποστηριζόμαστε από μια υποδομής βάση “κατάστασης προόδου” και μια ομάδα των ενθουσιωδών και ειδικευμένων επαγγελματιών. έχουμε διαιρέσει την καλά ανεπτυγμένη υποδομής βάση μας σε διάφορες μονάδες όπως η προμήθευση, ο σχεδιασμός, η κατασκευή, η ποιοτική δοκιμή, η Ε&Α, οι πωλήσεις εμπορικός, η συσκευασία αποθήκευσης, και περισσότεροι. Αυτό μας διευκολύνει για να παραδώσει συνολικά την ατέλεια - ελεύθερο προϊόν σειράς στους πελάτες μας στις κύριες τιμές αγοράς και εξοπλισμένος με τα πιό πρόσφατα μηχανήματα και την καινοτόμο τεχνολογία προκειμένου να συναντηθούν οι μεγάλης κλίμακας διαταγές των πελατών. Με μια ομάδα διοίκησης και την ομάδα σχεδίου Ε&Α με μια μέση εμπειρία βιομηχανίας περισσότερων από 10 ετών, τα προϊόντα μας πωλούν καλά σε όλο τον κόσμο.
Η διαδικασία ένα πολυστρωματικό PCB:
Διάφοροι παράγοντες πηγαίνουν στην παραγωγή υψηλής ποιότητας πολυστρωματικού PCBs. Η διαδικασία περιλαμβάνει τα συγκεκριμένα βήματα απαραίτητα να εξασφαλίσουν ότι κάθε πτυχή καλύπτεται. Δεδομένου ότι υπάρχουν διαφορετικοί τύποι πολυστρωματικών πινάκων, η διαδικασία παραγωγής μπορεί να είναι διαφορετική βασισμένη στο μοναδικό σχέδιο που θέλετε να επιτύχετε. Εκτός από τον προγραμματισμό μπροστινών μερών, η γενική διαδικασία περιλαμβάνει:
· Χάραξη φωτογραφιών – νεοφώτιστοι τα στοιχεία φωτογραφιών και νεοφώτιστοι αυτό στο εικονοκύτταρο εικόνας.
· Απεικόνιση και DES (αναπτυχθείτε, χαράζει, λουρίδα) – εφαρμόζει την αρχική εικόνα προς το PCB.
· Αυτοματοποιημένη οπτική επιθεώρηση – επιθεωρεί τα στρώματα του PCB multiplayer πριν από την ελασματοποίηση.
· Επεξεργασία και ελασματοποίηση οξειδίων – χημική επεξεργασία που εφαρμόζεται στα εσωτερικά στρώματα του PCB. Η ελασματοποίηση δεσμεύει τα διαφορετικά στρώματα του χαλκού και του φίμπεργκλας από κοινού.
· Διάτρυση και electroless απόθεση χαλκού – αυτή η διαδικασία δημιουργεί τις απαραίτητες τρύπες τρυπανιών και τις τάφρους στο PCB. Καλύπτονται έπειτα από τις καταθέσεις χαλκού.
Ηλεκτρική δοκιμή, επεξεργασία, μικροϋπολογιστής-τεμαχισμός, και τελική επιθεώρηση
FAQ:
Q1. Ποιες μορφές αρχείου δέχεστε για την παραγωγή PCB PCBA;
Α: Αρχείο Gerber: CAM350 RS274X
Αρχείο PCB: Protel 99SE, π-CAD 2001 PCB
BOM: Excel
Q2. Πώς μπορώ να πάρω ένα δείγμα για να ελέγξω την ποιότητά σας;
Α: Μετά από την επιβεβαίωση τιμών, μπορείτε να τοποθετήσετε τις διαταγές για τα δείγματα για τη δοκιμή και την αξιολόγησή σας.
Q3. Πόσο περίπου η ικανότητα ανεφοδιασμού σας;
Α: Η ικανότητα ανεφοδιασμού μας είναι sqm κατά το 2000 κάθε μέρα. όπου διαδικασίες μας Ε&Α 25 000 sqm οικοδεσποτών εργοστασίων διαστημικές, μάρκετινγκ, διοικητικών μεριμνών και προμήθειας.
