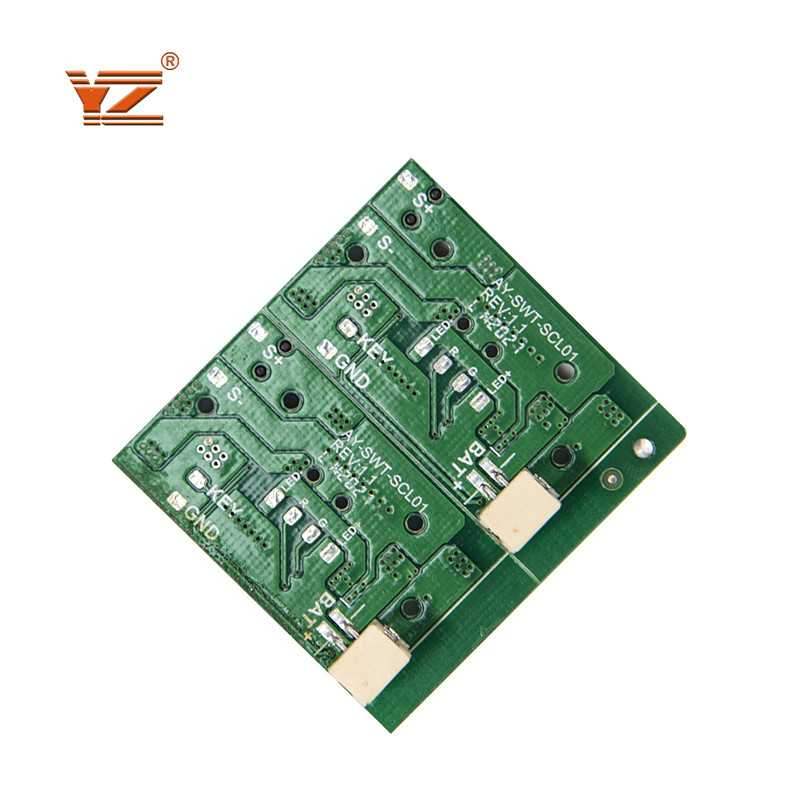

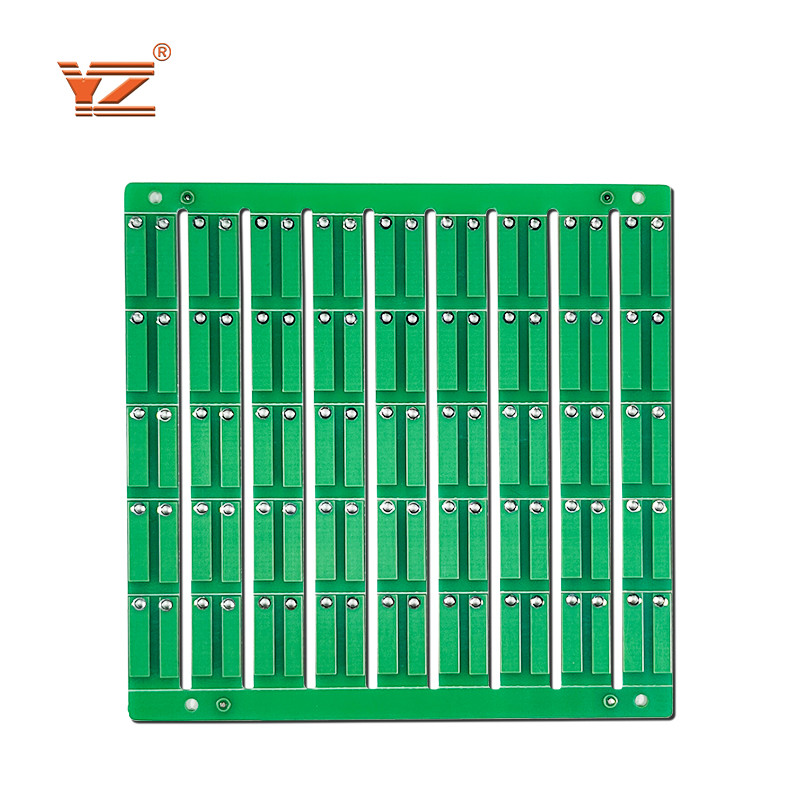

FR4 διπλός πλαισιωμένος προμηθευτής συνελεύσεων πινάκων κυκλωμάτων PCB τυπωμένος PCBA
Οι στάσεις «FR» για «τη φλόγα - καθυστερών», και δεν δείχνουν ότι το υλικό συμμορφώνεται με το τυποποιημένο UL94V-0 εκτός αν η δοκιμή εκτελείται σε UL 94, κάθετη δοκιμή φλογών στην παράγραφο 8 σε ένα υποχωρητικό εργαστήριο. Ο προσδιορισμός FR-4 δημιουργήθηκε από NEMA το 1968.
FR-4 το γυαλί εποξικό είμαι ένας δημοφιλής και ευπροσάρμοστος υψηλό thermoset πλαστικός φυλλόμορφος βαθμός με την καλή δύναμη στις αναλογίες βάρους. Με πλησίον μηά απορρόφηση νερού, FR-4 ο συνηθέστερα χρησιμοποιούνται ως ηλεκτρικός μονωτής που κατέχει την ιδιαίτερη μηχανική δύναμη. Το υλικό είναι γνωστό για να διατηρεί τις υψηλές μηχανικές τιμές και τις ηλεκτρικές ιδιότητες μόνωσής του και στους ξηρούς και υγρούς όρους. Αυτές οι ιδιότητες, μαζί με τα καλά χαρακτηριστικά επεξεργασίας, δανείζουν τη χρησιμότητα σε αυτόν τον βαθμό για μια ευρεία ποικιλία των ηλεκτρικών και μηχανικών εφαρμογών.
FR4 τα PCB είναι οι τυπωμένοι πίνακες κυκλωμάτων που χρησιμοποιούν τα φύλλα πλαστικού FR4. Το περισσότερο PCBs αποτελείται από FR4 (φλόγα - επίπεδο 4 καθυστερούντω).
FR-4 ικανότητα διαδικασίας
|
|
Στοιχείο
|
Δυνατότητα τεχνών
|
Η επιφάνεια τελειώνει
|
HASL, χρυσή, χρυσή επένδυση βύθισης, OSP, κασσίτερος βύθισης, κ.λπ.
|
Στρώμα
|
1-32 στρώματα
|
Min.Line πλάτος
|
4mil
|
Min.Line διάστημα
|
4mil
|
Min.Space μεταξύ του μαξιλαριού στο μαξιλάρι
|
3mil
|
Min.Hole διάμετρος
|
0.20mm
|
Min.Bonding διάμετρος μαξιλαριών
|
0.20mm
|
Max.Proportion της διάτρυσης της τρύπας και του πάχους πινάκων
|
1:10
|
Max.Size του πίνακα τέρματος
|
23inch*35inch
|
Χτύπησε του πάχους πινάκων ′ s τέρματος
|
0.213.2mm
|
Min.Thickness Soldermask
|
10um
|
Soldermask
|
Πράσινη, κίτρινη, μαύρη, άσπρη, κόκκινη, διαφανής φωτοευαίσθητη μάσκα ύλης συγκολλήσεως, Strippable μάσκα ύλης συγκολλήσεως
|
Min.Linewidth Idents
|
4mil
|
Min.Height Idents
|
25mil
|
Χρώμα της μετάξι-οθόνης
|
Άσπρος, κίτρινος, μαύρος
|
Μορφή αρχείου ημερομηνίας
|
Το αρχείο Gerber και το τρυπώντας με τρυπάνι αρχείο, σειρά εκθέσεων, ΓΕΜΙΖΟΥΝ 2000 σειρά, powerpcb σειρά, ODB++
|
Ε-δοκιμή
|
100%E-δοκιμή: Δοκιμή υψηλής τάσης
|
Υλικό για το PCB
|
Υψηλό υλικό TG: Υψηλή συχνότητα ROGERS, ΤΕΦΛΌΝ, TADONIC, ΑΡΛΌΝ (ελεύθερο υλικό Haloger)
|
Ε-δοκιμή
|
Δοκιμή σύνθετης αντίστασης, δοκιμή Resisitance, Microsection κ.λπ.
|
Ειδική τεχνολογική απαίτηση
|
Blind&Buried Vias και υψηλός χαλκός πάχους
|
Οι τυπωμένοι FR4 πίνακες κυκλωμάτων έχουν κερδίσει επίσης τη δημοτικότητα εξ αιτίας των ακόλουθων λόγων:
Όλες αυτές οι ιδιότητες το καθιστούν κατάλληλο σε ποικίλα περιβάλλοντα.
Η Co. ηλεκτρονικής Yizhuo Shenzhen, ΕΠΕ είναι μια εθνική επιχείρηση υψηλής τεχνολογίας που πιστοποιείται σε ISO9001: διεθνές ποιοτικό σύστημα διαχείρισης του 2015. Έχουμε το CE, ROHS, πιστοποίηση UL. Ιδρύθηκε το 2012 και η περιοχή εργοστασίων αποτελείται από περισσότερα από 6.000 τετραγωνικά μέτρα, 131 υπαλλήλους, και δύο μετατοπίσεις. Έχουμε την ικανότητα να κατασκευάσουμε το αργίλιο PCBs, FR4 PCBs, PCBA των οδηγήσεων, και άλλα σχετικά προϊόντα. Παρέχουμε επίσης τις υπηρεσίες όπως το σχέδιο PCB, τη συνέλευση PCB, και την επεξεργασία πινάκων SMT των οδηγήσεων για το PCB σχεδιάζοντας τις υπηρεσίες. Τα προϊόντα χρησιμοποιούνται ευρέως στο φωτισμό, την ηλεκτρονική, τις αυτοκίνητες και άλλες βιομηχανίες επικοινωνιών, που απαιτούν το διασκεδασμό θερμότητας. Οι επαγγελματίες μας εργάζονται στη στενή ένωση για να καταλάβουν τις συγκεκριμένες απαιτήσεις των πελατών μας. Στην ποιοτική εξεταστική μονάδα μας, εξετάζουμε σχολαστικά κάθε προϊόν, κατά συνέπεια οδηγεί στη συμμόρφωσή τους με τα διεθνή ποιοτικά πρότυπα. Μπορούμε να κάνουμε το ODM ή τη μιας στάσης υπηρεσία cOem για τους πελάτες μας.
Υποστηριζόμαστε από μια υποδομής βάση “κατάστασης προόδου” και μια ομάδα των ενθουσιωδών και ειδικευμένων επαγγελματιών. έχουμε διαιρέσει την καλά ανεπτυγμένη υποδομής βάση μας σε διάφορες μονάδες όπως η προμήθευση, ο σχεδιασμός, η κατασκευή, η ποιοτική δοκιμή, η Ε&Α, οι πωλήσεις εμπορικός, η συσκευασία αποθήκευσης, και περισσότεροι. Αυτό μας διευκολύνει για να παραδώσει συνολικά την ατέλεια - ελεύθερο προϊόν σειράς στους πελάτες μας στις κύριες τιμές αγοράς και εξοπλισμένος με τα πιό πρόσφατα μηχανήματα και την καινοτόμο τεχνολογία προκειμένου να συναντηθούν οι μεγάλης κλίμακας διαταγές των πελατών. Με μια ομάδα διοίκησης και την ομάδα σχεδίου Ε&Α με μια μέση εμπειρία βιομηχανίας περισσότερων από 10 ετών, τα προϊόντα μας πωλούν καλά σε όλο τον κόσμο.
Η υπηρεσία μας:
* Υπηρεσία PCB & PCBA OEM/ODM
* Μιας στάσης υπηρεσίες πινάκων κυκλωμάτων ηλεκτρονικής
* Διετής εξουσιοδότηση προϊόντων
* Τα προϊόντα είναι ποιότητα 100% που ελέγχονται καλλυντικό και στη λειτουργία και.
FAQ:
Q1. Ποια υπηρεσία μπορείτε να παρέχετε;
Α: Είμαστε PCB cOem και κατασκευαστής PCBA από το 2012, μπορούμε να παρέχουμε τη μιας στάσης λύση συμπεριλαμβανομένης της επεξεργασίας PCB RD, SMT και της συνέλευσης PCBA.
Q2. Πώς μπορώ να πάρω ένα δείγμα για να ελέγξω την ποιότητά σας;
Α: Μετά από την επιβεβαίωση τιμών, μπορείτε να τοποθετήσετε τις διαταγές για τα δείγματα για τη δοκιμή και την αξιολόγησή σας.
Q3. Πόσο καιρό είναι η χρονική ανοχή;
Α: Για τα δείγματα, θα διαρκέσει 5-7 ημέρες εργασίας για τις μαζικές διαταγές, θα διαρκέσει 10-15 ημέρες εργασίας.
