Πλαισιωμένος διπλάσιο πίνακας κυκλωμάτων FR4 CEM1 CEM3 ηλεκτρονικός
1PCS
MOQ
large.img.alt
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Yizhuo
Πιστοποίηση: UL,CE,ROHS
Αριθμό μοντέλου: FR4 πίνακας 08 PCB
Υψηλό φως:

CEM3 ηλεκτρονικός πίνακας κυκλωμάτων

,

CEM1 ηλεκτρονικός πίνακας κυκλωμάτων

,

Πλαισιωμένος διπλάσιο πίνακας κυκλωμάτων PCB FR4

Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Vacuum Package
Χρόνος παράδοσης: 10-12 ημέρες εργασίας
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 120000 sq.m/το μήνα
Προδιαγραφές
Υλικό βάσεων: Double-sided PCB FR4
Πάχος πινάκων: 1.6mm
Στρώμα: 1-24 στρώματα
Πιστοποιητικό: UL/14001/ROHS/ISO9001
Επεξεργασία επιφάνειας: HASL, ENIG, OSP, ηλεκτρολυτικός χρυσός
Δοκιμή PCBA: Μύγα-έλεγχος, 100% δοκιμή AOI, 100% ET testingAOI, δοκιμή ΑΚΤΊΝΑΣ X, ICT και λειτουργίας
Περιγραφή προϊόντων

FR4 ηλεκτρονικός κατασκευαστής πινάκων κυκλωμάτων PCB CEM1 CEM3



FR-4, είναι ένας ευρέως αποδεκτός διεθνής βαθμός desination για ενισχυμένο φίμπεργκλας εποξικό που τοποθετείται σε στρώματα που είναι φλόγα - καθυστερών (μόνη εξάλειψη). Μετά από προσθέστε το στρώμα χαλκού σε ένα ή κάθε δευτερεύον FR4, γίνεται για να επιχαλκώσει το ντυμένο φύλλο πλαστικού (CCL), και αυτό είναι ο non-conductive πυρήνας materail για τον κανονικό τυπωμένο cricuit πίνακα (PCB). Ο τυπωμένος πίνακας κυκλωμάτων που χρησιμοποιεί FR4 ως υλικό πυρήνων θα ονομαστεί ως «PCB FR4».

Το PCB χρησιμοποιείται για να υποστηρίξει μηχανικά και να συνδέσει ηλεκτρικά τα ηλεκτρονικά συστατικά χρησιμοποιώντας τις αγώγιμα διαβάσεις, τις διαδρομές ή τα ίχνη σημάτων που χαράζονται από το ντυμένο φυλλόμορφο υπόστρωμα χαλκού. Μερικές φορές, ονομασμένος τυπωμένος συνδέοντας με καλώδιο πίνακας PCB επίσης (PWB) ή χάραξη του συνδέοντας με καλώδιο πίνακα εάν κανένα πρόσθετο ηλεκτρονικό συστατικό δεν προστέθηκε επάνω.



Υλικό
FR-4//CEM-1/CEM-3/Aluminum
Στρώμα
1-20
Πάχος πινάκων
0.2mm 4.0mm
Ανοχή πάχους πινάκων
+/-10%
Πάχος χαλκού
17.5um-175um (0.5oz-5oz)
Ελάχιστο πλάτος ιχνών
0.15mm
Ελάχιστο διαστημικό πλάτος
0.15mm
Ελάχιστη διάτρυση Dia
0.2mm
Πάχος χαλκού PTH
0.4-2mil (10-50um)
Ανοχή της χαρακτικής
±1mil (±25um)
Γωνία β-περικοπών
25°, 30°, 45°, 60°
Δύναμη μαργαριταριών της γραμμής
≥ 6lb/in (≥ 107g/mm)
Έλεγχος και ανοχή σύνθετης αντίστασης
50Ω±10%
Twist&Wrap
≤ 0,5%
Soldermask
Πράσινος, κόκκινος, μπλε, άσπρος, μαύρος, κίτρινος
Η επιφάνεια τελειώνει/επένδυση
HASL/αμόλυβδες επένδυση HASL/OSP/Gold/βύθιση Gold/ENIG
Πιστοποιητικό
UL. ISO9001, CE, ISO14000
Αρχείο
Protel 99se/P-CAD/Autocad/Cam350
Εσωτερική συσκευασία
Κενή συσκευασία, πλαστική τσάντα
Εξωτερική συσκευασία
Τυποποιημένη συσκευασία χαρτοκιβωτίων



Χαρακτηριστικά γνωρίσματα FR4 για να εξετάσει κατά τον επιλογή του PCB CEM1 CEM3 FR4 ηλεκτρονικός πίνακας κυκλωμάτων

Κατά την επιλογή ή το διαταγή FR4 του τυπωμένου πίνακα κυκλωμάτων, ενός ηλεκτρολόγου μηχανικού ή ενός τεχνικού πρέπει να εξετάσει τα ακόλουθα χαρακτηριστικά γνωρίσματα:

  • Πάχος:

Το πάχος ενός φύλλου FR4 ποικίλλει ανάλογα με το πρόγραμμά σας. Ιδανικά, θα απαιτήσετε ένα FR4 με ένα πάχος 1,3 εσύ σε 3 ίντσες.

  • Σύνθετη αντίσταση που ταιριάζει με:

Το ταίριασμα σύνθετης αντίστασης είναι πολύ σημαντικό σε υψηλής συχνότητας PCBs. Βοηθά να διατηρήσει τη λειτουργία του διοικητικού συμβουλίου. Καθορίζει επίσης την ικανότητα των στρωμάτων στους πολυστρωματικούς πίνακες.

  • Διάστημα & ευελιξία:

Ανάλογα με το πρόγραμμά σας, μπορείτε να επιλέξετε ένα υλικό FR4 για τους πίνακες PCB σας. Συνήθως, οι άνθρωποι προτιμούν τα λεπτύτερα φύλλα καθώς παίρνουν το λιγότερο διάστημα και είναι πιό εύκαμπτα.

  • Βάρος του FR4:

Από τότε, το πάχος του πίνακα καθορίζει το βάρος του. Για τα ελαφρύτερα προϊόντα, επιλέξτε τους πίνακες FR4 με ελαφρύτερο weight.it

  • Θερμική αγωγιμότητα:

Για να καθορίσετε τη διαχείριση θερμοκρασίας του FR4, εξετάστε την αξία του θερμικού συντελεστή της διηλεκτρικής σταθεράς. Εντούτοις, FR4 είναι ανθεκτικό στη θερμότητα και είναι ένας από τους κύριους λόγους για τη δημοφιλή χρήση του.

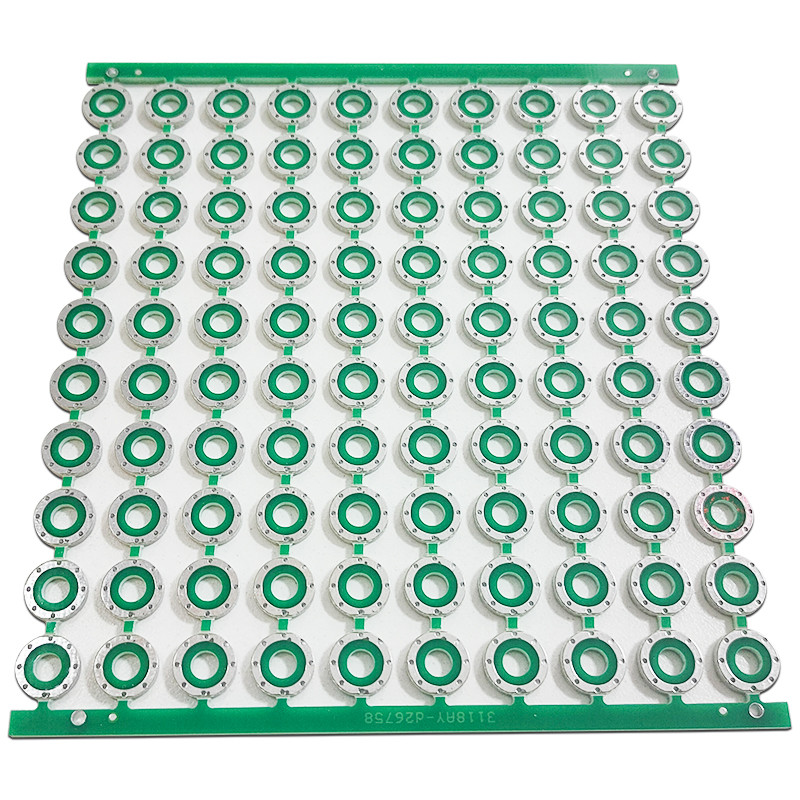

Πλαισιωμένος διπλάσιο πίνακας κυκλωμάτων FR4 CEM1 CEM3 ηλεκτρονικός 0

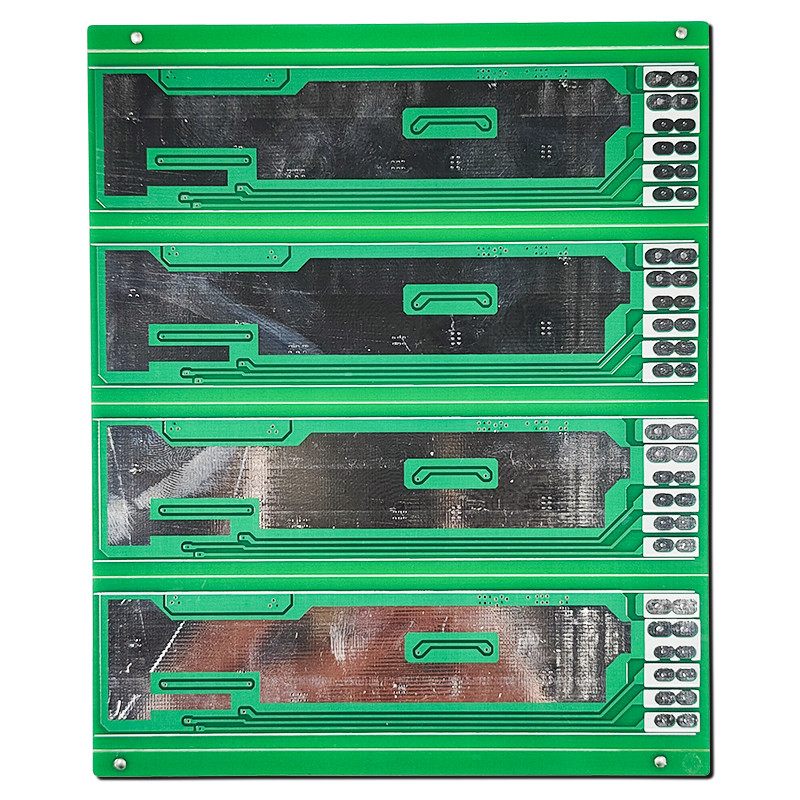

Πλαισιωμένος διπλάσιο πίνακας κυκλωμάτων FR4 CEM1 CEM3 ηλεκτρονικός 1

Η Co. ηλεκτρονικής Yizhuo Shenzhen, ΕΠΕ έχει καθιερωθεί το 2012 έτη, η περιοχή εργοστασίων μας περισσότερα από 5.000 τετραγωνικά μέτρα. Έχουμε περισσότερους από 100 εργαζομένους και 20 υπαλλήλους. Είμαστε PCB αργιλίου και ο κατασκευαστής PCB FR4, τα προϊόντα μας χρησιμοποιείται ευρέως στο φωτισμό, την ηλεκτρονική, τη νέα ενέργεια, τις αυτοκίνητες και άλλες βιομηχανίες ιατρικής φροντίδας. Η ικανότητα παραγωγής PCB μας μπορεί να φθάσει σε 120000 sq.m/το μήνα.


Το εργοστάσιό μας έχει περάσει το σύστημα του ISO 9001:2015 και έχει το CE, ROHS, πιστοποίηση UL. Με βάση τη ικανότητα παραγωγής μας και την ομάδα Ε&Α, μπορούμε να κάνουμε το ODM ή την υπηρεσία cOem για τους πελάτες. Τα προϊόντα μας πωλούν καλά σε όλο τον κόσμο.


Καλωσορίστε για να στείλετε την έρευνα στη Γιολάντα!

Πλαισιωμένος διπλάσιο πίνακας κυκλωμάτων FR4 CEM1 CEM3 ηλεκτρονικός 2

Πλαισιωμένος διπλάσιο πίνακας κυκλωμάτων FR4 CEM1 CEM3 ηλεκτρονικός 3








FAQ:

Q1. Ποια υπηρεσία μπορείτε να παρέχετε;
Α: Είμαστε PCB cOem και κατασκευαστής PCBA από το 2012, μπορούμε να παρέχουμε τη μιας στάσης λύση συμπεριλαμβανομένης της επεξεργασίας PCB RD, SMT και της συνέλευσης PCBA.
Q2. Ποιες είναι οι επιλογές χρώματος για τις μάσκες ύλης συγκολλήσεως PCB;
Α:  Πράσινος, μαύρος, μπλε, κόκκινος πράσινος, κίτρινος και άσπρος.

Q3:  Ποιοι είναι οι τρόποι πληρωμής σας;

Α:  TT το /Western ένωση Paypal/πιστωτική κάρτα κ.λπ.
