Name: 0.4 - ντυμένο PCB αργιλίου πάχους 3.2mm για το φως των οδηγήσεων SMD
Brand: Yizhuo
SKU: Πίνακας 12 PCB οδηγήσεων

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Βασικές πληροφορίες

Τόπος καταγωγής: Κίνα

Μάρκα: Yizhuo

Πιστοποίηση: CE,ROHS,UL

Αριθμό μοντέλου: Πίνακας 12 PCB οδηγήσεων

Υψηλό φως:

Ντυμένο PCB αργιλίου οδηγήσεων ελαφρύ

ντυμένο PCB αργιλίου πάχους 3.2mm

Ελαφρύ PCB των ντυμένων SMD οδηγήσεων αργιλίου

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Vacuum Package + κιβώτιο χαρτοκιβωτίων καλής ποιότητας

Χρόνος παράδοσης: 10-12 ημέρες εργασίας

Όροι πληρωμής: T/T, Western Union

Προδιαγραφές

Υλικό: Υλικό αργιλίου

Σκιαγράφηση Punching: Δρομολόγηση, β-ΠΕΡΙΚΟΠΗ, Beveling

Λήξη επιφάνειας: HASL/ENIG/OSP/Immersion ασήμι

Ελάχιστο πλάτος γραμμών: 0.3-0.35um

Εφαρμογή: ιατρικοί εξοπλισμοί, αυτοκίνητη ηλεκτρονική, βιομηχανία

Μάσκα ύλης συγκολλήσεως: Πράσινος. Κόκκινος. Μπλε. Άσπρος. Black.Yellow

Εκθεσιακός χώρος

Περιγραφή προϊόντων

Οδηγημένη Smd επιτροπή σχεδίου πινάκων κυκλωμάτων αργιλίου ντυμένη οδηγημένη PCB ελαφριά

1. Εισαγωγή

Σαν είδος του ενιαίος-πλαισιωμένου PCB αργιλίου, το PCB των οδηγήσεων χρησιμοποιείται ευρέως στους λαμπτήρες οδών, τους λαμπτήρες των οδηγήσεων, και τους οικιακούς λαμπτήρες.

2. Υλικό: PCB αργίλιο-βάσεων

Στοιχείο	Μονάδα		Προδιαγραφή	Όρος δοκιμής
Πάχος μόνωσης	um	Max Λ.	200 60	—
Αντίσταση ύλης συγκολλήσεως (288℃)	SEC.	Λ.	600	ΕΠΙ-TM-650 2.4.13.1
Θερμικός κλονισμός	288℃10» /cycle	Λ.	6 χρόνοι	ΕΠΙ-TM-650 2.4.13.1
Δύναμη φλούδας (κανονική θέση)	lb/in	Λ.	9	ΕΠΙ-TM-650 2.4.8
Τάση διακοπής	V/mil		750	ΕΠΙ-TM-650 2.5.6
Ειδική αντίσταση όγκου (κανονικό status>E+14)	Ω · εκατ.		1.8*1015	ΕΠΙ-TM-650 2.5.17.1
Ειδική αντίσταση επιφάνειας (κανονικό status>E+12)	Ω	—	3.5*1014	ΕΠΙ-TM-650 2.5.17.1
Διηλεκτρική σταθερά 1 MHZ κανονικής θέσης 1 Ghz κανονικής θέσης	—		5.6 5.3	ΕΠΙ-TM-650 2.5.5.3 2.5.5.5 2.5.5.6
Σταθερά διασκεδασμού 1 MHZ κανονικής θέσης 1 Ghz κανονικής θέσης			0,013 0,010	ΕΠΙ-TM-650 2.5.5.3 2.5.5.5 2.5.5.9
Απορρόφηση νερού	%		0,2	ΕΠΙ-TM-650 2.6.2.1
Θερμική αγωγιμότητα (μετρημένος σχετικά με το στρώμα μόνωσης μόνο)	W/m℃		1.0	Astm-E1461
Εύφλεκτο	94V-0		Πέρασμα	ΕΠΙ-TM-650 2.3.9
Tg	℃		100	ΕΠΙ-TM-650 2.4.24
TD	℃		410	TBD (απώλεια 5wt%)
MOT (RTI)	℃		130	UL746B
CTI (συγκριτικός ακολουθώντας δείκτης)	Β		>600 (PLC=0)	UL746E DSR

3. Πιστοποίηση: UL, ROHS, προσιτότητα, ISO
4. Σειρά χρήσης: Φωτισμός, αυτοκίνητος ηλεκτρονικός εξοπλισμός, παροχή ηλεκτρικού ρεύματος, ηλεκτρονικός έλεγχος, εξοπλισμός υπολογιστών, ηλεκτρονική κ.λπ. επικοινωνίας.
5. Ποιες εκθέσεις έχουμε συμμετάσχει μέσα;
Έκθεση του Νέου Δελχί, ηλεκτρονική έκθεση της Μόσχας, κ.λπ.

6. Οι υπηρεσίες μας
1. Γρήγορη απάντηση
2. Λογική τιμή βασισμένη στην καλή ποιότητα
3. Παρέχετε τη μιας στάσης υπηρεσία (συστατικά, cOem)
4. Άφθονος κατάλογος & συνήθης υλική προετοιμασία

7. Μέθοδος πληρωμής:
T/T, Paypal, πιστωτική κάρτα, Western Union, κ.λπ.

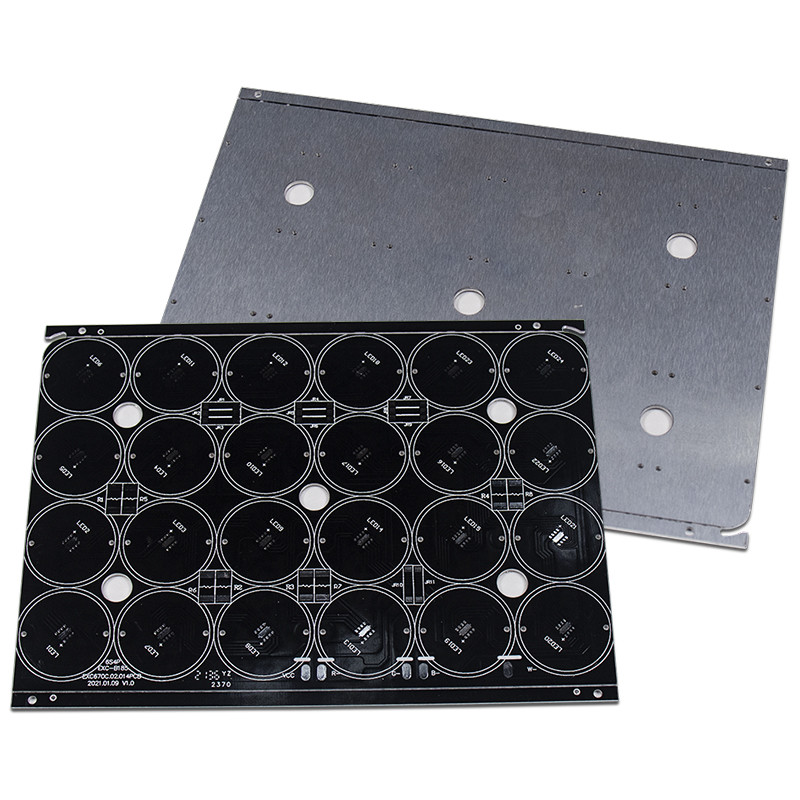

0.4 - ντυμένο PCB αργιλίου πάχους 3.2mm για το φως των οδηγήσεων SMD 0

Ικανότητες κατασκευής PCB πυρήνων αργιλίου PCBWay ελέγχου στον ακόλουθο πίνακα:

Χαρακτηριστικό γνώρισμα	Ικανότητα
Υλικό	Πυρήνας αργιλίου (εσωτερικά 1060), πυρήνας χαλκού, κάλυψη FR4
Θερμική αγωγιμότητα	1.0W/(mk), 2.0W/(mk)
Ελάχιστη διαδρομή/διάστημα	4mil
Ελάχιστο μέγεθος τρυπών	0.8mm
Υλικό βάσεων	Αργίλιο, FR4, ευκίνητος, ευκίνητος-άκαμπτος, HDI, Rogers, κ.λπ.
Πάχος πινάκων	0.43.2mm
Λήξη επιφάνειας	Χρυσός βύθισης, OSP, σκληρός χρυσός, ασήμι βύθισης, Enepig
Finsih Cooper	1-4oz
Μάσκα ύλης συγκολλήσεως	Πράσινος, κόκκινος, κίτρινος, μπλε, άσπρος, μαύρος, πορφυρός, ο Μαύρος μεταλλινών, μεταλλίνη πράσινη
Silkscreen	Λευκό, μαύρο
Μέσω της διαδικασίας	Tenting Vias, συνδεμένο Vias, Vias που δεν καλύπτεται
Δοκιμή	Έλεγχος μυγών που εξετάζει (ελεύθερος) και δοκιμή A.O.I
Χτίστε το χρόνο	2-3 ημέρες
χρονική ανοχή	2-3 ημέρες

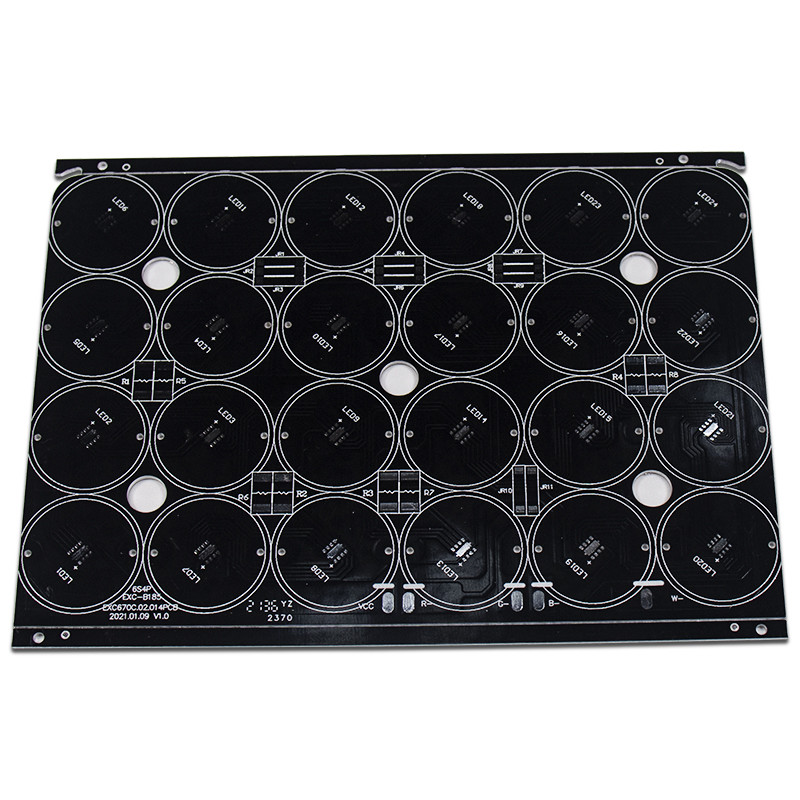

0.4 - ντυμένο PCB αργιλίου πάχους 3.2mm για το φως των οδηγήσεων SMD 1

από τον τρόπο:

Εάν τοποθετήσουμε μια διαταγή για το ασύρματο κύκλωμα του ενιαίος-πλαισιωμένου υποστρώματος αργιλίου, είναι καλύτερο να σημειώσει εαν πρέπει να προστεθεί η θερμική αγώγιμη κόλλα, διαφορετικά PCBWay θα επιβεβαιώσει με σας εάν η θερμική αγώγιμη κόλλα απαιτείται. Η θερμική αγώγιμη κόλλα είναι γαλακτώδες λευκό. Το άσπρο μέρος στην εικόνα.

0.4 - ντυμένο PCB αργιλίου πάχους 3.2mm για το φως των οδηγήσεων SMD 2
