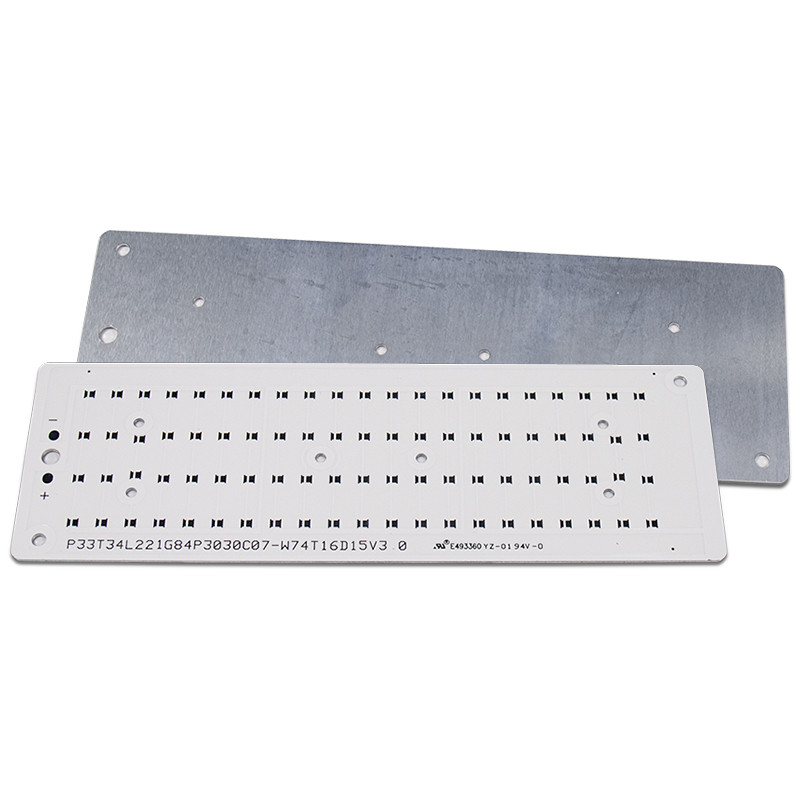

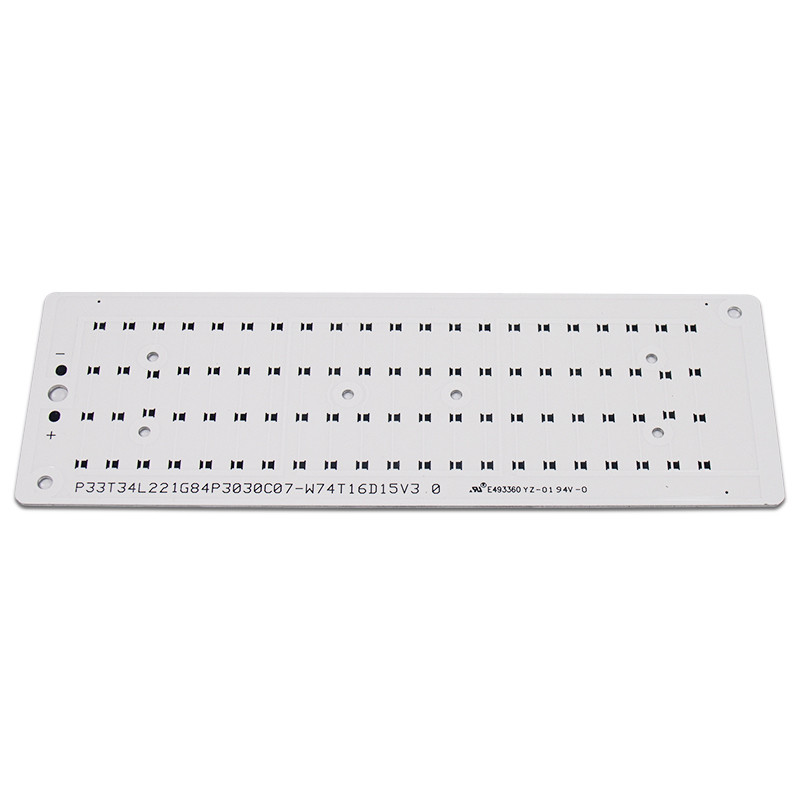

Συνέλευση PCB SMT υποστρωμάτων αργιλίου για τις οδηγήσεις υψηλής δύναμης
2PCS
MOQ
large.img.alt
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Yizhuo
Πιστοποίηση: CE,ROHS,UL
Αριθμό μοντέλου: Πίνακας 12 PCB οδηγήσεων
Υψηλό φως:

Συνέλευση PCB SMT υποστρωμάτων αργιλίου

,

Συνέλευση PCB SMT των οδηγήσεων υψηλής δύναμης

,

PCB των οδηγήσεων υψηλής δύναμης υποστρωμάτων αργιλίου

Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Vacuum Package + κιβώτιο χαρτοκιβωτίων καλής ποιότητας
Χρόνος παράδοσης: 10-12 ημέρες εργασίας
Όροι πληρωμής: T/T, Western Union
Προδιαγραφές
Υλικό: Υλικό αργιλίου
Σκιαγράφηση Punching: Δρομολόγηση, β-ΠΕΡΙΚΟΠΗ, Beveling
Λήξη επιφάνειας: HASL/ENIG/OSP/Immersion ασήμι
Ελάχιστο πλάτος γραμμών: 0.3-0.35um
Εφαρμογή: ιατρικοί εξοπλισμοί, αυτοκίνητη ηλεκτρονική, βιομηχανία
Μάσκα ύλης συγκολλήσεως: Πράσινος. Κόκκινος. Μπλε. Άσπρος. Black.Yellow
Περιγραφή προϊόντων

Οδηγημένο υψηλή δύναμη PCB σχεδίου συνελεύσεων PCB Smt PCB υποστρωμάτων αργιλίου

1. Εισαγωγή

Σαν είδος του ενιαίος-πλαισιωμένου PCB αργιλίου, το PCB των οδηγήσεων χρησιμοποιείται ευρέως στους λαμπτήρες οδών, τους λαμπτήρες των οδηγήσεων, και τους οικιακούς λαμπτήρες.



2. Υλικό: PCB αργίλιο-βάσεων

Στοιχείο Μονάδα   Προδιαγραφή Όρος δοκιμής
Πάχος μόνωσης um

Max

Λ.

200

60

Αντίσταση ύλης συγκολλήσεως (288℃) SEC. Λ. 600 ΕΠΙ-TM-650 2.4.13.1
Θερμικός κλονισμός 288℃10» /cycle Λ. 6 χρόνοι ΕΠΙ-TM-650 2.4.13.1
Δύναμη φλούδας (κανονική θέση) lb/in Λ. 9 ΕΠΙ-TM-650 2.4.8
Τάση διακοπής V/mil   750 ΕΠΙ-TM-650 2.5.6
Ειδική αντίσταση όγκου (κανονικό status>E+14) Ω · εκατ.   1.8*1015 ΕΠΙ-TM-650 2.5.17.1
Ειδική αντίσταση επιφάνειας (κανονικό status>E+12) Ω 3.5*1014 ΕΠΙ-TM-650 2.5.17.1

Διηλεκτρική σταθερά

1 MHZ κανονικής θέσης

1 Ghz κανονικής θέσης



5.6

5.3

ΕΠΙ-TM-650

2.5.5.3

2.5.5.5

2.5.5.6

Σταθερά διασκεδασμού

1 MHZ κανονικής θέσης

1 Ghz κανονικής θέσης



0,013

0,010

ΕΠΙ-TM-650

2.5.5.3

2.5.5.5

2.5.5.9

Απορρόφηση νερού %   0,2 ΕΠΙ-TM-650 2.6.2.1

Θερμική αγωγιμότητα

(μετρημένος σχετικά με το στρώμα μόνωσης μόνο)

W/m℃   1.0 Astm-E1461
Εύφλεκτο 94V-0   Πέρασμα ΕΠΙ-TM-650 2.3.9
Tg   100 ΕΠΙ-TM-650 2.4.24
TD   410 TBD (απώλεια 5wt%)
MOT (RTI)   130 UL746B
CTI (συγκριτικός ακολουθώντας δείκτης) Β   >600 (PLC=0) UL746E DSR



3. Πιστοποίηση: UL, ROHS, προσιτότητα, ISO
4. Σειρά χρήσης: Φωτισμός, αυτοκίνητος ηλεκτρονικός εξοπλισμός, παροχή ηλεκτρικού ρεύματος, ηλεκτρονικός έλεγχος, εξοπλισμός υπολογιστών, ηλεκτρονική κ.λπ. επικοινωνίας.
5. Ποιες εκθέσεις έχουμε συμμετάσχει μέσα;
Έκθεση του Νέου Δελχί, ηλεκτρονική έκθεση της Μόσχας, κ.λπ.



6. Οι υπηρεσίες μας
1. Γρήγορη απάντηση
2. Λογική τιμή βασισμένη στην καλή ποιότητα
3. Παρέχετε τη μιας στάσης υπηρεσία (συστατικά, cOem)
4. Άφθονος κατάλογος & συνήθης υλική προετοιμασία


7. Μέθοδος πληρωμής:
T/T, Paypal, πιστωτική κάρτα, Western Union, κ.λπ.



Συνέλευση PCB SMT υποστρωμάτων αργιλίου για τις οδηγήσεις υψηλής δύναμης 0



Όροι αποθήκευσης

Το αργίλιο PCBs αποθηκεύεται γενικά σε ένα σκοτεινό, ξηρό περιβάλλον. Το περισσότερο αργίλιο PCBs είναι επιρρεπής σε υγρασία, που κιτρινίζει, και που μαυρίζει. Γενικά, πρέπει να χρησιμοποιηθούν μέσα σε 48 ώρες μετά από να ανοίξουν vacuum package.



Συνέλευση PCB SMT υποστρωμάτων αργιλίου για τις οδηγήσεις υψηλής δύναμης 1

Πάχος στρώματος αλουμινίου



2 αργιλίου στρώματα υποστρωμάτων PCB, πάχος 1oz, βάση χαλκού αργιλίου στο κατώτατο σημείο του φύλλου πλαστικού είναι πιθανώς όπως αυτό για την αναφορά. Οι ανωτέρω παράμετροι είναι βασικά αμετάβλητες. Το πάχος της βάσης αργιλίου είναι το πάχος του πιάτου που επιλέγεται από τον πελάτη μείον τα πάχη ανωτέρω.

Συνέλευση PCB SMT υποστρωμάτων αργιλίου για τις οδηγήσεις υψηλής δύναμης 2
