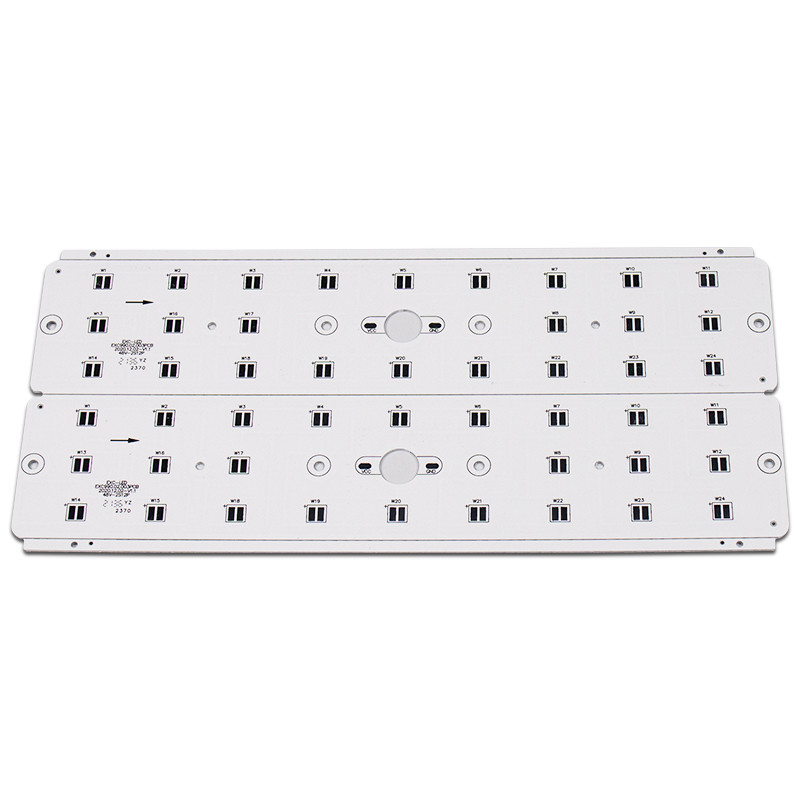

1-2w/mk το αργίλιο τύπωσε την οδηγημένη DOB ενότητα φωτεινών σηματοδοτών πινάκων κυκλωμάτων
Ένα PCB των οδηγήσεων είναι ένα PCB πυρήνων μετάλλων, το οποίο χρησιμοποιεί το μέταλλο ως υλικό βάσεων, όπως το αργίλιο, ο σίδηρος, ή ο χαλκός. Στις περισσότερες περιπτώσεις, PCBs των οδηγήσεων είναι αργίλιο PCBs. Το αργίλιο χρησιμοποιείται συνήθως για την επεξεργασία του PCB των οδηγήσεων επειδή είναι φτηνό και ελαφρύ σε σύγκριση με άλλα μέταλλα. Κατά συνέπεια, μπορούμε να πούμε, ένα PCB των οδηγήσεων είναι παρόμοιο με ένα PCB αργιλίου.
Το PCB των οδηγήσεων αργιλίου περιλαμβάνει τρία στρώματα. Αυτά τα στρώματα είναι το στρώμα χαλκού, διηλεκτρικό στρώμα, και στρώμα βάσεων αργιλίου. Το κορυφαίο στρώμα είναι το στρώμα χαλκού, το οποίο κάνει τις ηλεκτρικές συνδέσεις στο PCB. Αυτό το στρώμα είναι τυποποιημένο σε όλους τους τύπους PCBs. Για την προστασία αυτού του στρώματος, μια επιφάνεια τελειώνει χρησιμοποιείται. Ο χαλκός παρέχει την άριστη αγωγιμότητα και ολοκληρώνει το κύκλωμα.
Το επόμενο στρώμα είναι το διηλεκτρικό στρώμα, το οποίο είναι πολύ σημαντικό στον πυρήνα PCBs μετάλλων. Αυτό το διηλεκτρικό στρώμα χρησιμεύει ως ένας μονωτής, και αποτρέπει τη ροή του ρεύματος στο στρώμα αργιλίου βάσεων. Το στρώμα έχει την άριστη θερμική αγωγιμότητα, η οποία είναι καλή για το διασκεδασμό θερμότητας.

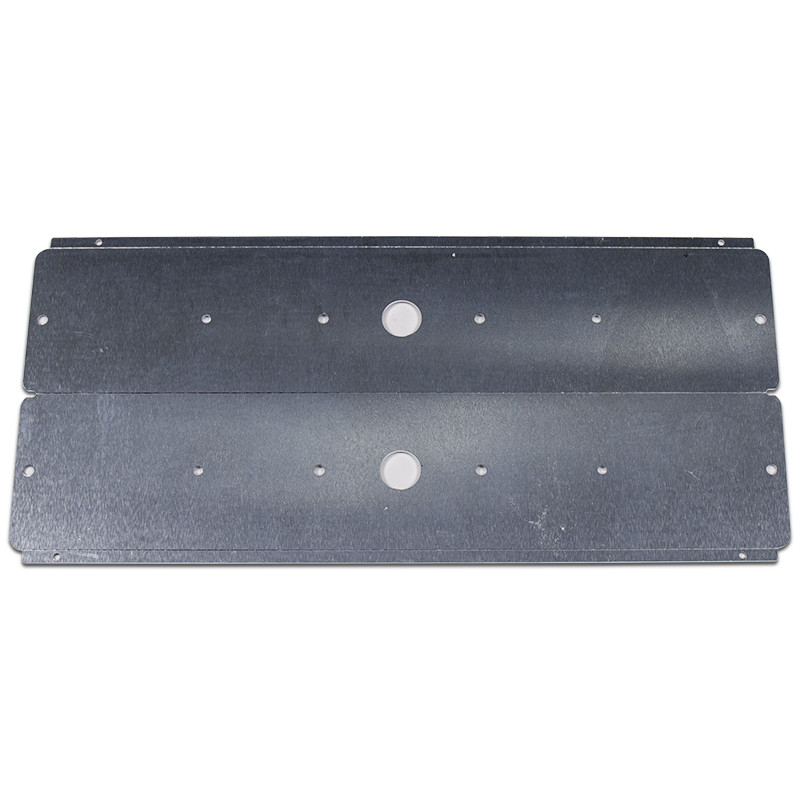

Το τελευταίο στρώμα του PCB είναι το στρώμα βάσεων, το οποίο αποτελείται από το αργίλιο. Αυτό το στρώμα καθιστά τον πίνακα μοναδικό και τον παρέχει μια ιδιαίτερη ταυτότητα. Λόγω του στρώματος βάσεων, το PCB είναι ανθεκτικότερο από FR-4. Μπορεί να αντισταθεί τη φθορά λόγω χρήσης και τις υψηλές θερμοκρασίες. Επιπλέον, είναι άριστο για το διασκεδασμό θερμότητας. Είναι ελαφρύτερο από το χαλκό και το σίδηρο.
Ικανότητες PCBA
|
|
Με το κλειδί στο χέρι PCBA
|
PCB+components sourcing+assembly+package
|
Λεπτομέρειες συνελεύσεων
|
SMT και μέσω-τρύπα, ISO SMT και γραμμές ΕΜΒΎΘΙΣΗΣ
|
Χρονική ανοχή
|
Πρωτότυπο: 15 ημέρες εργασίας. Μαζική διαταγή: 20~25 ημέρες εργασίας
|
Δοκιμή στα προϊόντα
|
Δοκιμή ελέγχων πετάγματος, επιθεώρηση ακτίνας X, δοκιμή AOI, λειτουργική δοκιμή
|
Ποσότητα
|
Ελάχιστη ποσότητα: 1pcs. Πρωτότυπο, μικρή διαταγή, μαζική διαταγή, όλος ΕΝΤΑΞΕΙ
|
Αρχεία που απαιτούνται
|
PCB: Αρχεία Gerber (CAM, PCB, PCBDOC)
|
Συστατικά: Μπιλ των υλικών (κατάλογος BOM)
|
|
Συνέλευση: Αρχείο επιλογή-ν-θέσεων
|
|
Μέγεθος επιτροπής PCB
|
Ελάχιστο μέγεθος: 0.25*0.25 ίντσες (6*6mm)
|
Ανώτατο μέγεθος: 20*20 ίντσες (500*500mm)
|
|
Τύπος ύλης συγκολλήσεως PCB
|
Υδροδιαλυτή κόλλα ύλης συγκολλήσεως, RoHS αμόλυβδο
|
Συστατικές λεπτομέρειες
|
Παθητική φωνή κάτω στο μέγεθος 0201
|
BGA και VFBGA
|
|
Χωρίς μόλυβδο τσιπ Carriers/CSP
|
|
Double-sided συνέλευση SMT
|
|
Λεπτή πίσσα σε 0.8mils
|
|
Επισκευή και Reball BGA
|
|
Αφαίρεση και αντικατάσταση μερών
|
|
Συστατική συσκευασία
|
Ταινία περικοπών, σωλήνας, εξέλικτρα, χαλαρά μέρη
|
Διαδικασία συνελεύσεων PCB
|
Διάτρηση-Έκθεση-Επένδυση-Etaching & γδύσιμο-Punching-Ηλεκτρική δοκιμή-SMT-Κύμα
Συγκόλληση-Συγκέντρωση-ICT-Δοκιμή λειτουργίας-Δοκιμή θερμοκρασίας & υγρασίας |
Η Co. ηλεκτρονικής Yizhuo Shenzhen, ΕΠΕ είναι μια εθνική επιχείρηση υψηλής τεχνολογίας που πιστοποιείται από ISO9001: διεθνές ποιοτικό σύστημα διαχείρισης του 2015. Ιδρύθηκε το 2012 και είναι δεσμευμένο στην καινοτομία και τη βιώσιμη ανάπτυξη της ηλεκτρονικής τεχνολογίας. Χρησιμοποιείται στην κατασκευή και τις πωλήσεις του διάφορου μετάλλου PCBs, LEDs και σχετικά προϊόντα. Τα προϊόντα χρησιμοποιούνται ευρέως στο φωτισμό, την ηλεκτρονική, τα μηχανήματα, τις αυτοκίνητες και άλλες βιομηχανίες επικοινωνιών, που απαιτούν το διασκεδασμό θερμότητας. Με μια ομάδα διοίκησης και την ομάδα σχεδίου Ε&Α με μια μέση εμπειρία βιομηχανίας περισσότερων από 8 ετών, έχουμε δημιουργήσει ένα ισχυρό παγκόσμιο δίκτυο διανομής και τα δίκτυα πώλησης, και τα προϊόντα μας πωλούν καλά σε ειρηνικοασιατικό, την Ευρώπη, την Αμερική, και τη Μέση Ανατολή.
FAQ:
Q1. Ποια υπηρεσία έχετε;
Α: Μπορούμε να προσφέρουμε τη μιας στάσης υπηρεσία από το PCB που κατασκευάζει στο PCB που συγκεντρώνει, που εξετάζει, που στεγάζει και άλλος προστιθεμένης αξίας υπηρεσία.
Q2: Πώς μπορώ να πάρω ένα δείγμα για να ελέγξω την ποιότητά σας;
Α: Μετά από την επιβεβαίωση τιμών, μπορείτε να τοποθετήσετε τις διαταγές για τα δείγματα για τη δοκιμή και την αξιολόγησή σας.
Q3: Είναι ΕΝΤΆΞΕΙ τυπωμένη ύλη το λογότυπό μου στο προϊόν;
Α: Ναι. Παρακαλώ μας ενημερώστε τυπικά πριν από την παραγωγή μας και επιβεβαιώστε το σχέδιο αρχικά βασισμένο στο δείγμα μας.
