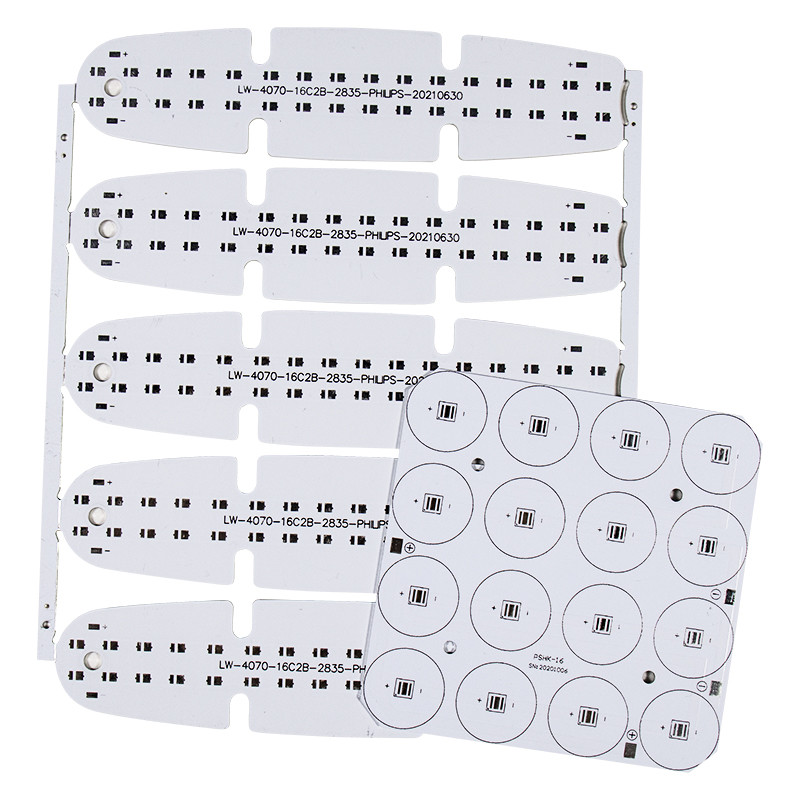

Ενιαίο πλαισιωμένο φως των οδηγήσεων πινάκων κυκλωμάτων των οδηγήσεων πυκνά 1.0mm SMD 12v

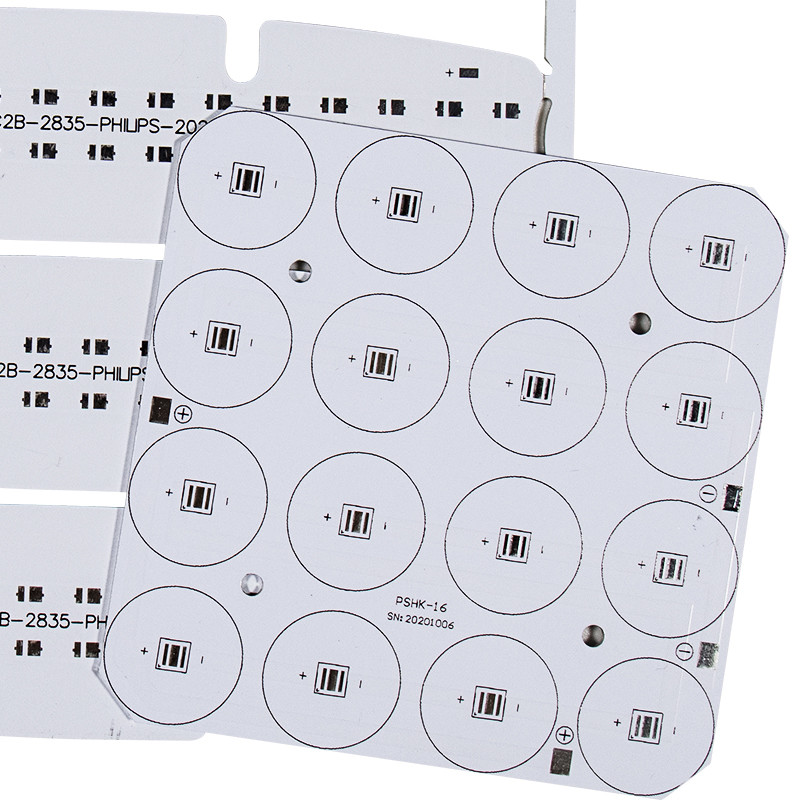

Προσαρμοσμένη ενιαίος-δευτερεύουσα στρογγυλή αργιλίου επιτροπή κυκλωμάτων PCB οδηγημένη 12v ελαφριά
Βασισμένο στο αργίλιο PCB, που ονομάζεται επίσης το PCB αλουμινίου, το ντυμένο (MCPCB) PCB μετάλλων, το μονωμένο PCB υποστρωμάτων μετάλλων (IMS ή IMPCB), θερμικά αγώγιμο PCBs, κ.λπ. Περιλαμβάνει γενικά το ενιαίο στρώμα, το διπλό στρώμα και το πολυ στρώμα.
Λειτουργούσα θεωρία:
Η επιφάνεια συσκευών δύναμης που τοποθετεί στο στρώμα κυκλωμάτων, αυτό είναι ιδανικά ταιριαγμένη για το μοντάρισμα των εκπεμπουσών φως διόδων υψηλής δύναμης (LEDs) εύκολα διαλύοντας τη θερμότητα που παράγεται από τις συσκευές δύναμης.
Βασισμένος αργίλιο PCB χρησιμοποιούμενο:
1. Ακουστικές συσκευές: η εισαγωγή, ενισχυτές παραγωγής, ισορρόπησε τους ενισχυτές, ακουστικός ενισχυτής, προενισχυτής, δύναμη amplifier.etc.
2. Παροχή ηλεκτρικού ρεύματος: Ρυθμιστής μετατροπής, μετατροπέας συνεχούς ρεύματος/εναλλασσόμενου ρεύματος, ρυθμιστής SW.
3. Ηλεκτρονικός εξοπλισμός τηλεπικοινωνιών: υψηλής συχνότητας ηλεκτρικοί ενισχυτές, φιλτράροντας συσκευή, κύκλωμα συσκευών αποστολής σημάτων, κ.λπ.
4. Εξοπλισμός αυτοματισμού γραφείου: Ηλεκτρικός κινητήρας, drives.etc
5. Αυτοκίνητος: Ηλεκτρονικός ρυθμιστής, ανάφλεξη, δύναμη Controllers.etc
6. Υπολογιστής: Πίνακας ΚΜΕ, πλαδαρή κίνηση, δύναμη Device.etc
7. Ενότητες δύναμης: Μετατροπέας, στερεάς κατάστασης ηλεκτρονόμος, γέφυρες διορθωτών δύναμης, κ.λπ.
8. Λαμπτήρες που ανάβουν: με την προώθηση των λαμπτήρων εξοικονόμησης ενέργειας, τα PCB βάσεων αργιλίου, που χρησιμοποιούνται εφαρμογή στα φω'τα των οδηγήσεων, αρχίζουν τη μεγάλης κλίμακας.
Στοιχείο
|
Ικανότητα
|
1.Base υλικό
|
FR-4/υψηλό TG FR-4 το /Aluminum το /CEM-1/Rogers/Arlon/Taconic/Teflon
|
2.Layers
|
1-22
|
3.Finised εσωτερικό/εξωτερικό πάχος χαλκού
|
1-6OZ
|
4.Finished πάχος πινάκων
|
0.57.0mm
|
5.Min μέγεθος τρυπών
|
Μηχανική τρύπα: τρύπα λέιζερ 0.15mm: 0.1mm
|
6.Controlled σύνθετη αντίσταση
|
+/-5%
|
ικανότητα vias 7.Plugging
|
0.20.8mm
|
8.Outline σχεδιάγραμμα
|
Τρύπα γραμματοσήμων γεφυρών β-περικοπών κατατρόπωσης
|
9.Surface επεξεργασία
|
HASL, HASL αμόλυβδο, χρυσός βύθισης, κασσίτερος βύθισης, ασημένιος, σκληρός χρυσός βύθισης, χρυσός λάμψης, OPS…
|
FAQ:
Q1. Πώς μπορώ να πάρω ένα δείγμα για να ελέγξω την ποιότητά σας;
Α: Μετά από την επιβεβαίωση τιμών, μπορείτε να τοποθετήσετε τις διαταγές για τα δείγματα για τη δοκιμή και την αξιολόγησή σας.
Q2: Όλα τα προϊόντα σας πιστοποιούνται με UL, ROHS κ.λπ.;
Α: Ναι, πιστοποιούμαστε σε ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: Πόσο καιρό είναι η χρονική ανοχή;
Α: Για τα δείγματα, θα διαρκέσει 5-7 ημέρες εργασίας για τις μαζικές διαταγές, θα διαρκέσει 10-15 ημέρες εργασίας.
