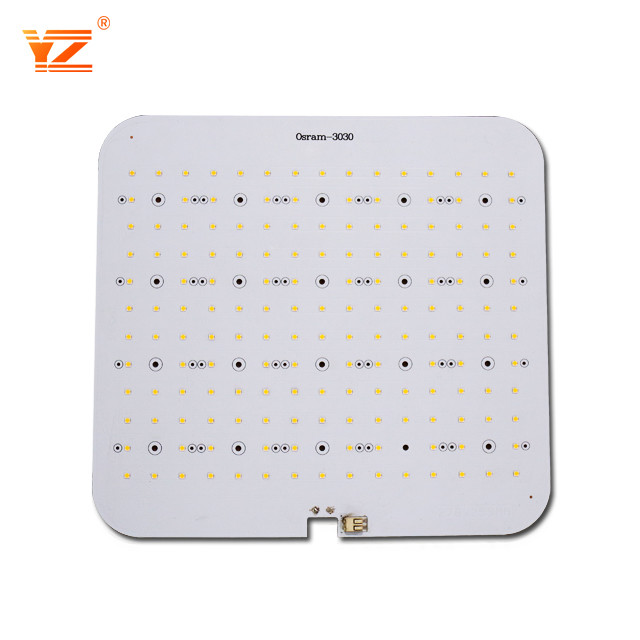

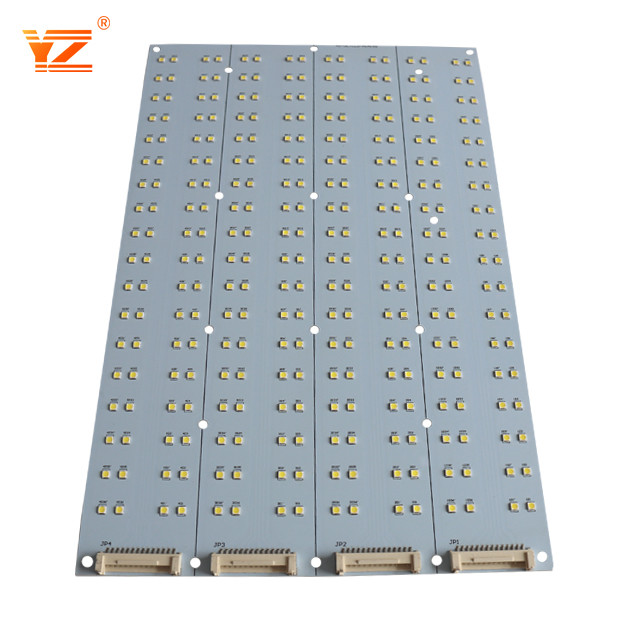

Άσπρη τυπωμένα τσιπ των οδηγήσεων πινάκων κυκλωμάτων Silkscreen 220v PCB συνέλευση 5730
Ο πίνακας κυκλωμάτων αργιλίου των οδηγήσεων cOem 220v 5730 οδήγησε τα τσιπ για τον πίνακα PCB των οδηγήσεων
PCB αργιλίου:
Το PCB αργιλίου είναι ένα είδος μέταλλο-βασισμένου στον ντυμένου φύλλου πλαστικού χαλκού με την καλή λειτουργία διασκεδασμού θερμότητας. Γενικά, η ενιαία επιτροπή αποτελείται από τρία στρώματα, δηλαδή στρώμα κυκλωμάτων (φύλλο αλουμινίου χαλκού), στρώμα μόνωσης και βάση μετάλλων. Χρησιμοποιημένη για το υψηλό σημείο η χρήση σχεδιάζεται επίσης για τις διπλές επιτροπές, η δομή είναι στρώμα κυκλωμάτων, στρώμα μόνωσης, βάση αργιλίου, στρώμα μόνωσης, στρώμα κυκλωμάτων. Πολύ λίγες εφαρμογές είναι πολυστρωματικοί πίνακες, οι οποίοι μπορούν να γίνουν με τη σύνδεση των συνηθισμένων πολυστρωματικών πινάκων με το στρώμα μόνωσης και τη βάση αλουμινίου.
Το PCB των οδηγήσεων είναι PCB αργιλίου, το οποίο είναι επίσης η έννοια του τυπωμένου πίνακα κυκλωμάτων, αλλά το υλικό του PCB είναι κράμα αργιλίου. Στο παρελθόν, το υλικό του PCB είναι ίνα υάλου, αλλά επειδή η θερμότητα των οδηγήσεων είναι μεγαλύτερη, το PCB που χρησιμοποιείται για τους λαμπτήρες των οδηγήσεων είναι γενικά υπόστρωμα αργιλίου, το οποίο μπορεί να διευθύνει τη θερμότητα γρήγορα. Το PCB που χρησιμοποιείται για άλλες εξοπλισμό ή ηλεκτρικές συσκευές είναι πίνακας ίνας υάλου.
PCB Capactity |
|
Υλικό βάσεων |
FR-4, cem-3, αργίλιο |
Στρώματα |
1-22 στρώματα |
Ανώτατη επιτροπή |
1550mm*800mm |
Πάχος χαλκού |
0.5oz, 1oz, 2oz, 3oz, 4oz |
Διηλεκτρικό πάχος |
0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm |
Πάχος πυρήνων πινάκων |
0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm και 3.2mm |
Πάχος πινάκων |
0.4mm - 4.0mm |
Ανοχή πάχους |
+/-10% |
Κατεργασία αργιλίου |
Η διάτρυση, τρύπημα, άλεση, δρομολόγηση, κύβος-που τρυπά με διατρητική μηχανή, διακόπτει την ετικέττα διαθέσιμη |
Ελάχιστη τρύπα |
0,2 χιλ. |
Max που λειτουργεί την τάση |
2.5kVDC (0.075mm διηλεκτρικά), 3.75kVDC (0.15mm διηλεκτρικά) |
Ελάχιστο πλάτος διαδρομής |
0.2mm (8mil) |
Ελάχιστη διαδρομή Gap |
0.2mm (8mil) |
Ελάχιστη πίσσα μαξιλαριών SMD |
0.2mm (8mil) |
Λήξη επιφάνειας |
HASL αμόλυβδο, χρυσός βύθισης, ασήμι βύθισης |
Χρώμα μασκών ύλης συγκολλήσεως |
Πράσινο, μπλε κ.λπ. |
Χρώμα μύθου |
Μαύρο, άσπρο κ.λπ. |
Ε-δοκιμή |
Ναι |
Πιστοποιητικό |
UL/ROHS/ISO9001 |
Τα φω'τα των οδηγήσεων PCB μπορούν να ενσωματωθούν στις πολυάριθμες εφαρμογές φωτισμού λόγω του συνδυασμού τους άριστης ενεργειακής αποδοτικότητας, χαμηλότερου κόστους και μέγιστης ευελιξίας σχεδίου. Τα παραδείγματα περιλαμβάνουν τους αυτοκίνητους προβολείς, φω'τα προσγείωσης διαδρόμων αερολιμένων, φωτισμός χρησιμοποιούμενος στις στρατιωτικές εφαρμογές τομέων, φωτισμός οδών, φωτισμός σηράγγων εθνικών οδών, φωτοβολταϊκός (ηλιακός) φωτισμός, φακοί και φανάρια, φωτισμός κυκλοφορίας και σημάτων, φωτισμός στα λειτουργούντα δωμάτια νοσοκομείων, φωτισμός εγκαταστάσεων υψηλής ανάπτυξης και πολλοί άλλοι.
FAQ:
Q1. Περιορίζετε MOQ;
Α: Δεν περιορίζουμε οποιοδήποτε MOQ, η ελάχιστη διαταγή που δεχόμαστε είμαστε 1pcs.
Q2. Πώς μπορώ να πάρω ένα δείγμα για να ελέγξω την ποιότητά σας;
Α: Μετά από την επιβεβαίωση τιμών, μπορείτε να τοποθετήσετε τις διαταγές για τα δείγματα για τη δοκιμή και την αξιολόγησή σας.
Q3: Αυτό που απαιτείται για την αναφορά PCB PCBA;
Α: Ποσότητα, αρχείο Gerber και τεχνικές απαιτήσεις (το υλικό, επιφάνεια τελειώνει την επεξεργασία, το πάχος χαλκού, το πάχος πινάκων,…)
