Name: Πίνακας PCB των στρογγυλών οδηγήσεων PCB 150mm SMD ΓΙΑ 100 Watt 3030 φωτισμός
Brand: Yizhuo
SKU: στρογγυλός πίνακας 02 PCB

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Βασικές πληροφορίες

Τόπος καταγωγής: Κίνα

Μάρκα: Yizhuo

Πιστοποίηση: CE,ROHS,UL

Αριθμό μοντέλου: στρογγυλός πίνακας 02 PCB

Υψηλό φως:

Dia πίνακας PCB 150mm των οδηγήσεων SMD

Πίνακας PCB 3030 οδηγήσεων SMD

Dia πίνακας κυκλωμάτων 150mm των οδηγήσεων SMD

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Εσωτερική κενή συσκευασία, εξωτερική τυποποιημένη συσκευασία κιβωτίων χαρτοκιβωτίων.

Χρόνος παράδοσης: 10-12 ημέρες εργασίας

Όροι πληρωμής: T/T, Western Union

Προδιαγραφές

Όνομα προϊόντων: Στρογγυλός πίνακας PCB

Τύπος: Εξατομικεύσιμος

Μάσκα ύλης συγκολλήσεως: άσπρος, μαύρος, κίτρινος

Ηλεκτρική δοκιμή: Προσάρτημα/πετώντας έλεγχος

Ανοχή τρυπών: PTH: ±0.075, NTPH: ±0.05

Η επιφάνεια τελειώνει: OSP, HASL, HASL εάν, χρυσός βύθισης, κ.λπ.

Εκθεσιακός χώρος

Περιγραφή προϊόντων

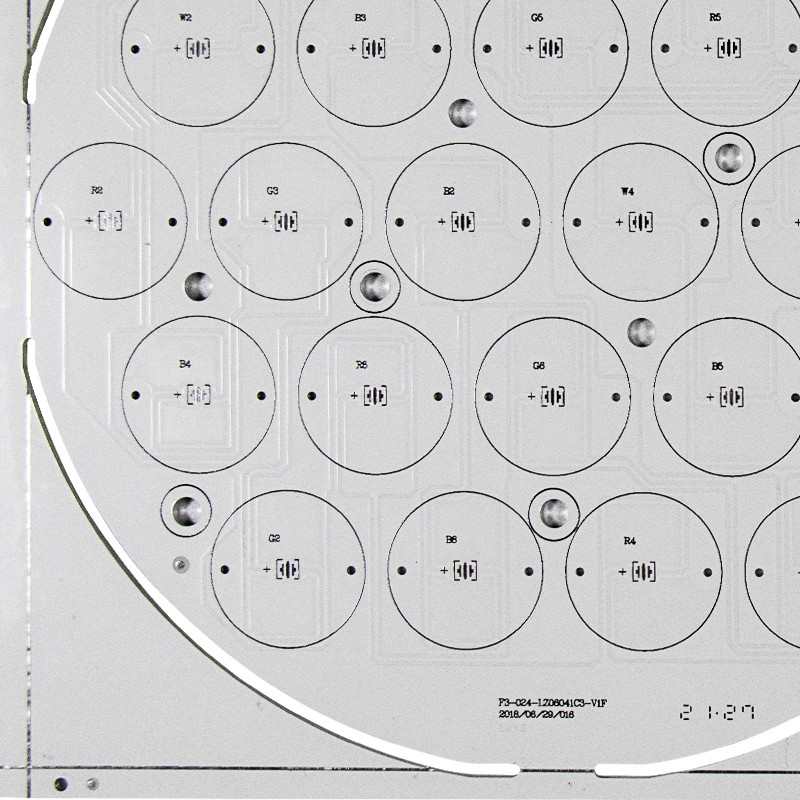

Πίνακας PCB των στρογγυλών οδηγήσεων PCB 150mm SMD ΓΙΑ 100 Watt 3030 φωτισμός

Πίνακας Dia 150mm 100 Watt SMD 3030 PCB των στρογγυλών οδηγήσεων SMD που οδηγούνται 2 έτη εξουσιοδότησης

Το PC αργιλίου είναι ένας τύπος τυπωμένου πίνακα κυκλωμάτων μετάλλων πυρήνας (MCPCB), ευρέως χρησιμοποιείται στη βιομηχανία φωτισμού των οδηγήσεων.

Εάν ψάχνετε τον κατασκευαστή PCB αργιλίου, Yizhuo έχει την πλούσια εμπειρία στην κατασκευή του PCB αλουμινίου με την υψηλή θερμική αγωγιμότητα, προσφέρουμε μια υπηρεσία πρώτης θέσης και εκτενείς επιλογές υψηλής τεχνολογίας.

MCPCB, PCB πυρήνων μετάλλων, θερμικό PCB – οποιο δήποτε όνομα προτιμάτε, αυτοί είναι όλοι οι πίνακες που χρησιμοποιούν ένα υλικό βασικού μετάλλου ως μερίδα διαστολέων θερμότητας του πίνακα κυκλωμάτων. Αυτοί οι τύποι κατασκευάζονται χαρακτηριστικά με μια βάση μετάλλων που αποτελείται από το αργίλιο (πιό κοινό) αλλά μπορούν επίσης να παραχθούν με το χαλκό.

Αριθ.	Στοιχείο	Μαζική παραγωγή	Πρωτότυπο
1	Στρώματα	1-8 στρώματα	1-36 στρώματα
2	Μέγιστο μέγεθος επιτροπής	600770mm (23,62 ″ 30.31 ″)	600770mm (23,62 ″ 30.31 ″) 5001200mm (19,69 ″ 47.24 ″)
3	Max.Board πάχος	8.5mm	8.5mm
4	Ελάχιστο πάχος πινάκων	2L: 0.3mm, 4L: 0.4mm, 6L: 0.8mm	2L: 0.2mm, 4L: 0.4mm. 6L: 0.6mm
5	Ελάχιστη εσωτερική εκκαθάριση στρώματος	0.1mm (4mil)	0.1mm (4mil)
6	Ελάχιστο πλάτος γραμμών	0.075mm (3/3 mil)	0.075mm (3/3 mil)
7	Ελάχιστο διάστημα γραμμών	0.075mm (3/3 mil)	0.075mm (3/3 mil)
8	Min.Hole μέγεθος	0.15mm (6mil)	0.15mm (6mil)
9	Καλυμμένο λ. πάχος τρυπών	20um (0.8mil)	20um (0.8mil)
10	Ελάχιστο τυφλό/θαμμένο μέγεθος τρυπών	0.1mm (4mil)	0.1mm (1-8layers) (4mil)
11	PTH Dia. Ανοχή	±0.076mm (±3mil)	±0.076mm (±3mil)
12	Μη PTH Dia. Ανοχή	±0.05mm (±2mil)	±0.05mm (±2mil)
13	Απόκλιση θέσης τρυπών	±0.05mm (±2mil)	±0.05mm (±2mil)

Πίνακας PCB των στρογγυλών οδηγήσεων PCB 150mm SMD ΓΙΑ 100 Watt 3030 φωτισμός 0

Εφαρμογές του PCB αργιλίου:

Γενικές εφαρμογές φωτισμού (φωτεινός σηματοδότης, φακός, επίκεντρο, κ.λπ.)

Πίσω ελαφριές εφαρμογές μονάδων

Εφαρμογές των αυτοκίνητων οδηγήσεων συστημάτων

Μετατροπείς δύναμης: τηλεπικοινωνίες, ρυθμιστής υψηλής τάσης, παροχές ηλεκτρικού ρεύματος

Εφαρμογές ελέγχου υβριδίων/ηλεκτρικών κινητήρων

Φωτοβολταϊκός

Πίνακας PCB των στρογγυλών οδηγήσεων PCB 150mm SMD ΓΙΑ 100 Watt 3030 φωτισμός 1

FAQ:

Q1. Αυτό που απαιτείται για την αναφορά PCB PCBA;

Α: Ποσότητα, αρχείο Gerber και τεχνικές απαιτήσεις (το υλικό, επιφάνεια τελειώνει την επεξεργασία, το πάχος χαλκού, το πάχος πινάκων,…)

Q2: Όλα τα προϊόντα σας πιστοποιούνται με UL, ROHS κ.λπ.;

Α: Ναι, πιστοποιούμαστε σε ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.

Q3: Πόσο καιρό είναι η χρονική ανοχή;

Α: Για τα δείγματα, θα διαρκέσει 5-7 ημέρες εργασίας για τις μαζικές διαταγές, θα διαρκέσει 10-15 ημέρες λέξης.
