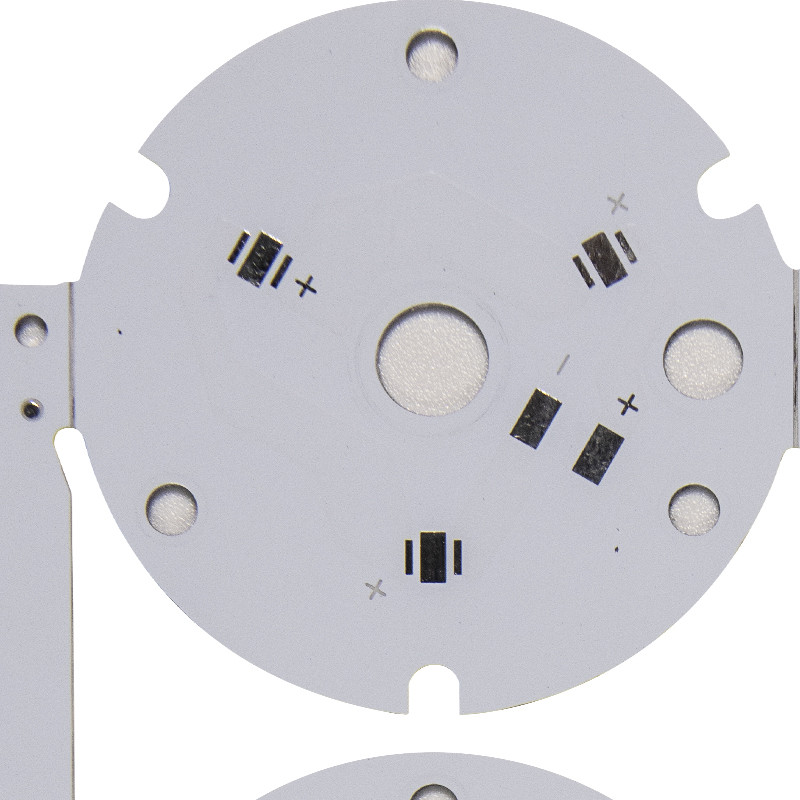

Πετώντας έλεγχος αλουμινίου πινάκων PCB των ηλιακών ελαφριών 94v0 οδηγήσεων συνήθειας
2pcs
MOQ
large.img.alt
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Yizhuo
Πιστοποίηση: CE,ROHS,UL
Αριθμό μοντέλου: ηλιακό ελαφρύ PCB
Υψηλό φως:

94v0 πίνακας PCB των οδηγήσεων

,

3oZ πίνακας PCB των οδηγήσεων

,

94v0 ελαφρύς πίνακας κυκλωμάτων σωλήνων των οδηγήσεων

Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Εσωτερική κενή συσκευασία, εξωτερική τυποποιημένη συσκευασία κιβωτίων χαρτοκιβωτίων.
Χρόνος παράδοσης: 10-12 ημέρες εργασίας
Όροι πληρωμής: T/T, Western Union
Προδιαγραφές
Όνομα προϊόντων: ηλιακό ελαφρύ PCB
Πάχος χαλκού: 1OZ 2OZ 3OZ
Οθόνη μεταξιού: άσπρος, μαύρος, κίτρινος
Ηλεκτρική δοκιμή: Προσάρτημα/πετώντας έλεγχος
Εφαρμογή: οδηγημένο ελαφρύ σχέδιο πινάκων PCB
Η επιφάνεια τελειώνει: OSP, HASL, HASL εάν, χρυσός βύθισης, κ.λπ.
Περιγραφή προϊόντων

Πετώντας έλεγχος αλουμινίου πινάκων PCB των ηλιακών ελαφριών 94v0 οδηγήσεων συνήθειας



Ηλιακό ελαφρύ PCB πινάκων κυκλωμάτων PCB αλουμινίου PCB 94v-0 συνήθειας leds



Τι είναι πίνακας PCB των οδηγήσεων SMD;

Οι στάσεις SMD για την επιφάνεια τοποθετούν τη συσκευή. Η επιφάνεια τοποθετεί την τεχνολογία (SMT) έχει αντικαταστήσει σχεδόν την τεχνολογία μέσω-τρυπών. Εντούτοις, η τεχνολογία μέσω-τρυπών χρησιμοποιείται ακόμα για τα συστατικά που δεν μπορούν να είναι επιφάνεια που τοποθετείται. Επομένως, η επιφάνεια τοποθετεί το PCB των οδηγήσεων είναι πολύ δημοφιλής

Το SMDs είναι συμπαγή συστατικά που μπορούν να τοποθετηθούν άμεσα άνω του PCB. Δεν υπάρχει καμία ανάγκη για μια τρύπα επειδή τα συστατικά δεν έχουν τα προβαδίσματα ή να έχουν τα μικρά προβαδίσματα. Υπάρχουν μόνο μικρές επαφές στις άκρες της συσκευής που χρησιμοποιούνται για να κάνουν τις συνδέσεις. Συνεπώς, το PCBA είναι πολύ συμπαγές. Το SMDs είναι συγκολλημένο χρησιμοποιώντας τη συγκόλληση επανακυκλοφορίας. Καταρχάς, η κόλλα ύλης συγκολλήσεως εφαρμόζεται στο γυμνό πίνακα. Κατόπιν, τα συστατικά επιλέγονται και τοποθετούνται στην επιθυμητή θέση. Τέλος, τον πίνακα περνούν μέσω ενός φούρνου επανακυκλοφορίας, και τα συστατικά τοποθετούνται άμεσα χωρίς οποιαδήποτε παρενόχληση.

Ένας πίνακας PCB των οδηγήσεων SMD περιέχει SMD LEDs που είναι συμπαγέστερο από τα αντίτιμα μέσω-τρυπών τους. SMD LEDs χρησιμοποιείται ευρέως σήμερα. Παρέχουν την υψηλότερη παραγωγή μονάδων λούμεν, η οποία βελτιώνει το επίπεδο έντασης φωτισμού στην περιοχή. Είναι αποδοτικότεροι και φωτεινότεροι. Αυτά είναι οι πίνακες PCB των οδηγήσεων λόγου SMD προτιμώνται.



Στρώματα

Μαζική παραγωγή: 2~58 στρώματα/πειραματικό τρέξιμο: 64 στρώματα

Μέγιστο πάχος

Μαζική παραγωγή: 394mil (10mm)/πειραματικό τρέξιμο: 17.5mm

Υλικό

FR-4 (τυποποιημένο FR4, μέσος-Tg FR4, γεια-Tg FR4, αμόλυβδο υλικό συνελεύσεων), αλόγονο-ελεύθερη, κεραμική γεμισμένη, τεφλόν, Polyimide, BT, PPO, PPE, υβριδικό, μερικό υβρίδιο, κ.λπ.

Ελάχιστο πλάτος/διάστημα

Εσωτερικό στρώμα: 3mil/3mil (HOZ), εξωτερικό στρώμα: 4mil/4mil (1OZ)

Μέγιστο πάχος χαλκού

UL πιστοποιημένος: 6,0 OZ/πειραματικό τρέξιμο: 12OZ

Ελάχιστο μέγεθος τρυπών

Μηχανικό τρυπάνι: 8mil (0.2mm) τρυπάνι λέιζερ: 3mil (0.075mm)

Μέγιστο μέγεθος επιτροπής

1150mm × 560mm

Λόγος διάστασης

18:1

Η επιφάνεια τελειώνει

HASL, χρυσός βύθισης, κασσίτερος βύθισης, OSP, ENIG + OSP, ασήμι βύθισης, ENEPIG, χρυσό δάχτυλο

Ειδική διαδικασία

Η θαμμένη τρύπα, τυφλή τρύπα, ενσωμάτωσε την αντίσταση, την ενσωματωμένη ικανότητα, την υβριδική, μερική υβριδική, μερική υψηλή πυκνότητα, την πίσω διάτρηση, και τον έλεγχο αντίστασης.

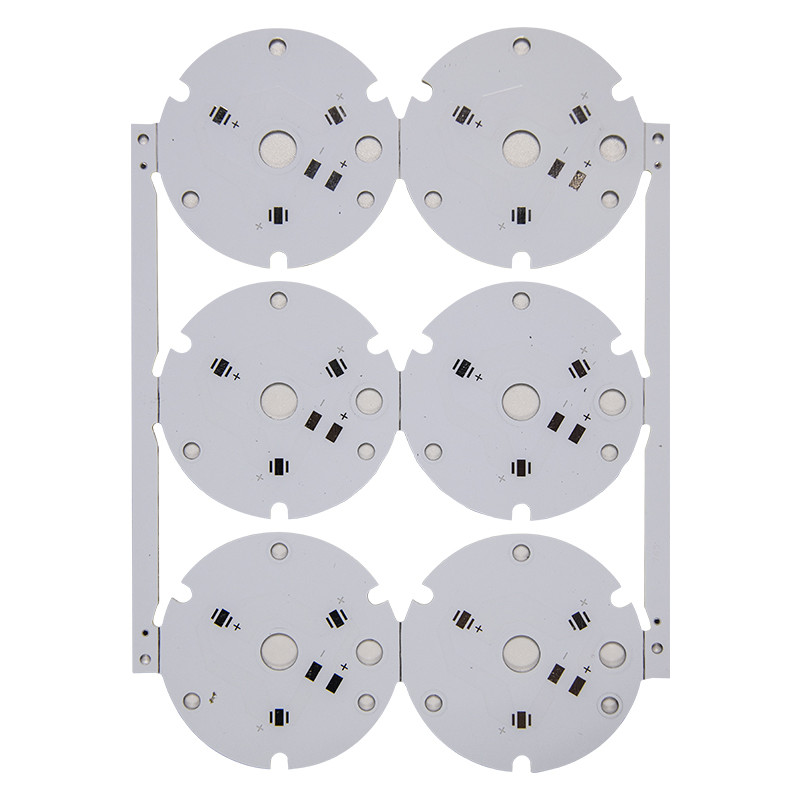

Πετώντας έλεγχος αλουμινίου πινάκων PCB των ηλιακών ελαφριών 94v0 οδηγήσεων συνήθειας 0

Πετώντας έλεγχος αλουμινίου πινάκων PCB των ηλιακών ελαφριών 94v0 οδηγήσεων συνήθειας 1








FAQ:





Q1.  Περιορίζετε MOQ;

Α:  Δεν περιορίζουμε οποιοδήποτε MOQ, η ελάχιστη διαταγή που δεχόμαστε είμαστε 1pcs.



Q2:  Προσφέρετε την εγγύηση για τα προϊόντα;

Α:   Ναι, προσφέρουμε 2 έτη εξουσιοδότησης στα προϊόντα μας.



Q3:  Πώς μπορώ να πάρω ένα δείγμα για να ελέγξω την ποιότητά σας;

Α:  Μετά από την επιβεβαίωση τιμών, μπορείτε να τοποθετήσετε τις διαταγές για τα δείγματα για τη δοκιμή και την αξιολόγησή σας.
