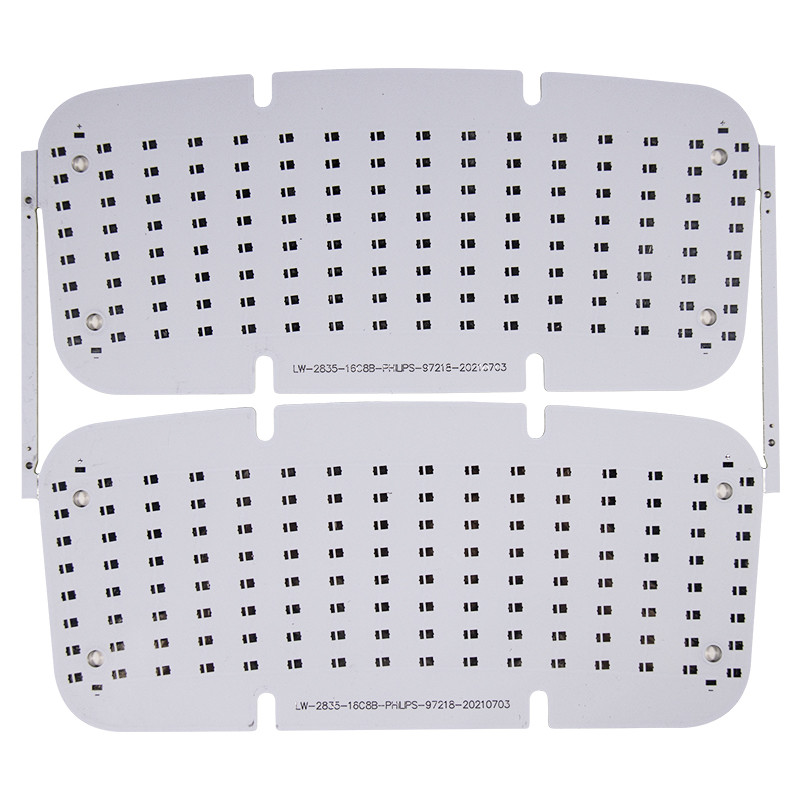

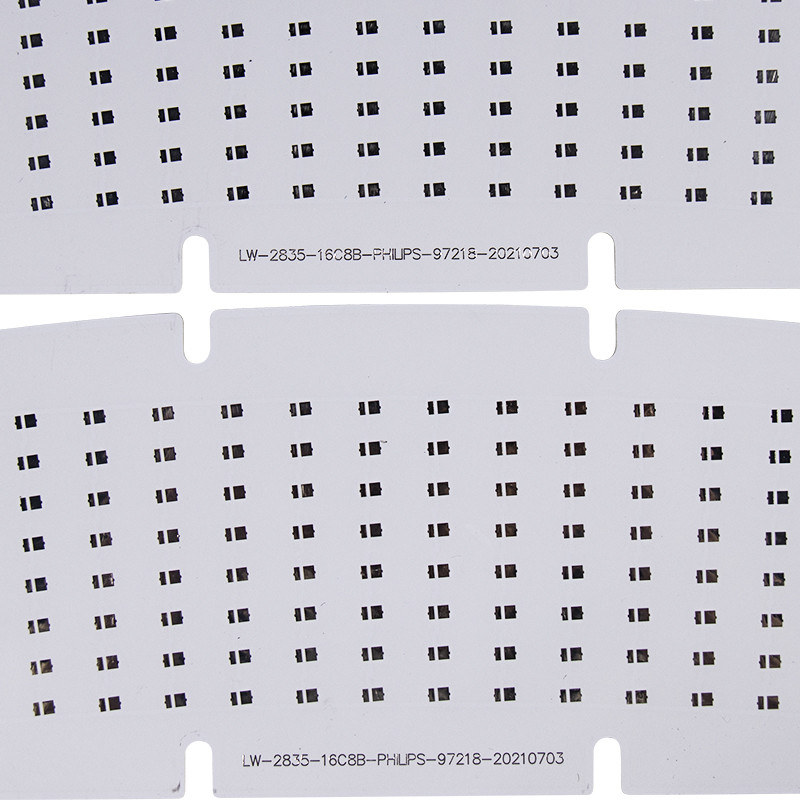

Πίνακας κυκλωμάτων βολβών 5630 2835 οδηγήσεων SMD 5730 για τον προβολέα Downlight
Τα PCB των οδηγήσεων συνήθειας SMD επιβιβάζονται σε 5730 5630 2835 οδηγήσεις για τον προβολέα Downlight
Υλικά πινάκων κυκλωμάτων οδηγήσεων:
Ένα PCB των οδηγήσεων είναι ένα PCB πυρήνων μετάλλων, το οποίο χρησιμοποιεί το μέταλλο ως υλικό βάσεων, όπως το αργίλιο, ο σίδηρος, ή ο χαλκός. Στις περισσότερες περιπτώσεις, PCBs των οδηγήσεων είναι αργίλιο PCBs. Το αργίλιο χρησιμοποιείται συνήθως για την επεξεργασία του PCB των οδηγήσεων επειδή είναι φτηνό και ελαφρύ σε σύγκριση με άλλα μέταλλα. Κατά συνέπεια, μπορούμε να πούμε, ένα PCB των οδηγήσεων είναι παρόμοιο με ένα PCB αργιλίου.
Το PCB των οδηγήσεων αργιλίου περιλαμβάνει τρία στρώματα. Αυτά τα στρώματα είναι το στρώμα χαλκού, διηλεκτρικό στρώμα, και στρώμα βάσεων αργιλίου. Το κορυφαίο στρώμα είναι το στρώμα χαλκού, το οποίο κάνει τις ηλεκτρικές συνδέσεις στο PCB. Αυτό το στρώμα είναι τυποποιημένο σε όλους τους τύπους PCBs. Για την προστασία αυτού του στρώματος, μια επιφάνεια τελειώνει χρησιμοποιείται. Ο χαλκός παρέχει την άριστη αγωγιμότητα και ολοκληρώνει το κύκλωμα.
Το επόμενο στρώμα είναι το διηλεκτρικό στρώμα, το οποίο είναι πολύ σημαντικό στον πυρήνα PCBs μετάλλων. Αυτό το διηλεκτρικό στρώμα χρησιμεύει ως ένας μονωτής, και αποτρέπει τη ροή του ρεύματος στο στρώμα αργιλίου βάσεων. Το στρώμα έχει την άριστη θερμική αγωγιμότητα, η οποία είναι καλή για το διασκεδασμό θερμότητας.
Το τελευταίο στρώμα του PCB είναι το στρώμα βάσεων, το οποίο αποτελείται από το αργίλιο. Αυτό το στρώμα καθιστά τον πίνακα μοναδικό και τον παρέχει μια ιδιαίτερη ταυτότητα. Λόγω του στρώματος βάσεων, το PCB είναι ανθεκτικότερο από FR-4. Μπορεί να αντισταθεί τη φθορά λόγω χρήσης και τις υψηλές θερμοκρασίες. Επιπλέον, είναι άριστο για το διασκεδασμό θερμότητας. Είναι ελαφρύτερο από το χαλκό και το σίδηρο.
Στοιχείο |
Ικανότητες |
Μηνιαία ικανότητα |
25000sqm/month |
Στρώμα |
1-14 στρώματα |
Υλικό πινάκων |
FR-4 Tg130-Tg180/FR-4 CTI175/FR-4 cti300/cem-1/cem-3 |
Επεξεργασία επιφάνειας |
HASL/roHS-HASL/χρυσού/επένδυσης βύθισης χρυσά/χρυσά δάχτυλα/OSP |
Χρώμα μασκών ύλης συγκολλήσεως |
Πράσινος/μπλε/κόκκινος/μαύρος/κίτρινος/λευκό |
Χρώμα οθόνης μεταξιού |
Άσπρος, μαύρος, κίτρινος |
Ανοχή |
Ανοχή τμημάτων β-περικοπών: +/--0.1mm |
Τεχνική προδιαγραφή |
Ελάχιστα πλάτος/διάστημα γραμμών: 0.075/0.075mm |
Ελάχιστο πάχος χαλκού PTH: 20um |
|
Ελάχιστη διάμετρος τρυπών: 0.2mm |
|
Ελάχιστο δαχτυλίδι μαξιλαριών: 0.1mm |
|
UL πιστοποίησε το ανώτατο πάχος χαλκού: 6oz) |
|
Μέσω της σύνδεσης της ικανότητας: 0.20.6mm |
FAQ:
Q1. Αυτό που απαιτείται για την αναφορά PCB PCBA;
Α: Ποσότητα, αρχείο Gerber και τεχνικές απαιτήσεις (το υλικό, επιφάνεια τελειώνει την επεξεργασία, το πάχος χαλκού, το πάχος πινάκων,…)
Q2: Όλα τα προϊόντα σας πιστοποιούνται με UL, ROHS κ.λπ.;
Α: Ναι, πιστοποιούμαστε σε ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: Πώς μπορώ να πάρω ένα δείγμα για να ελέγξω την ποιότητά σας;
Α: Μετά από την επιβεβαίωση τιμών, μπορείτε να τοποθετήσετε τις διαταγές για τα δείγματα για τη δοκιμή και την αξιολόγησή σας.
