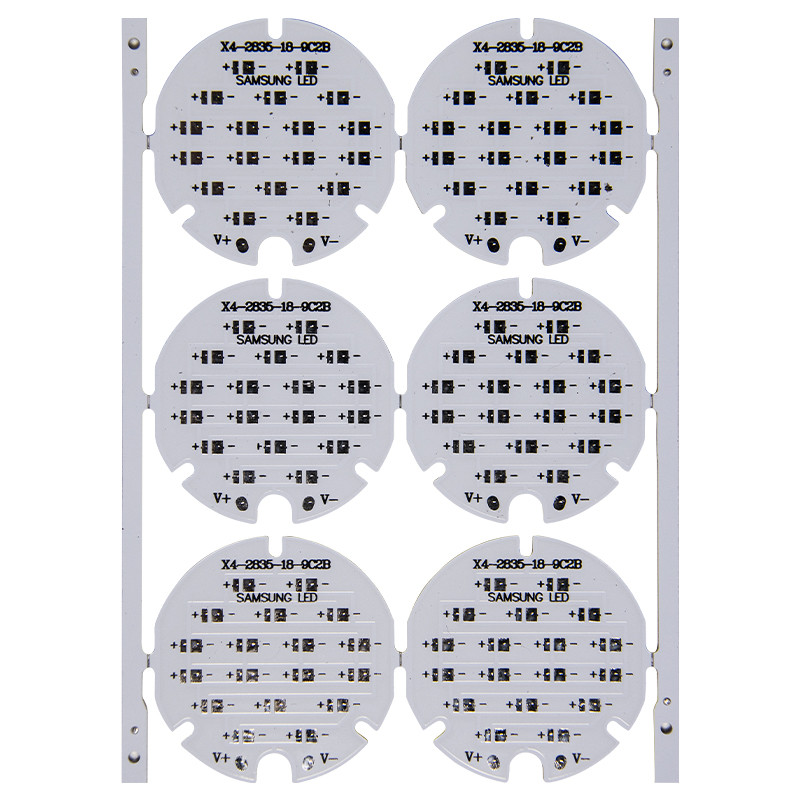

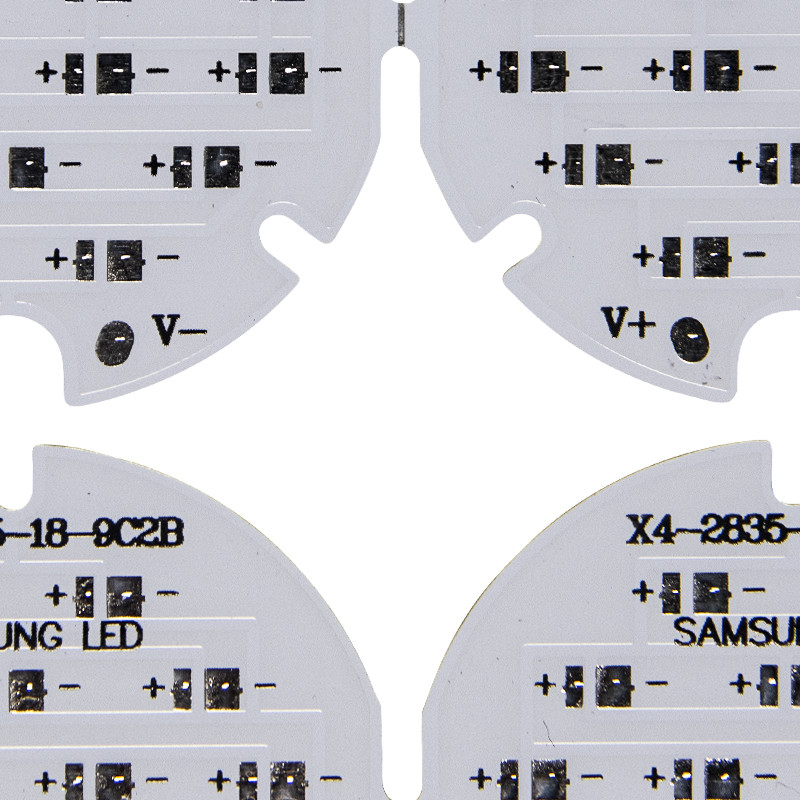

Λυγίστε το PCB των οδηγήσεων αργιλίου 0.25mm
Οδηγημένη επιτροπή κυκλωμάτων βάσεων αργιλίου PCB ενότητας που χρησιμοποιείται για το οδηγημένο φως
Η σχέση μεταξύ των οδηγήσεων και του τυπωμένου πίνακα κυκλωμάτων:
Τεχνική καινοτομία του τυπωμένου πίνακα κυκλωμάτων
Ο τυπωμένος πίνακας κυκλωμάτων είναι μια καινοτομία μεγαλοφυίας της τεχνολογίας κυκλωμάτων, βάζοντας το λιγότερα διάστημα και τα υλικά για τα πιό σύνθετα και μεγάλης κλίμακας κυκλώματα. Ο τυπωμένος πίνακας κυκλωμάτων είναι μια τέτοια σημαντική εφεύρεση στην τεχνολογία κυκλωμάτων επειδή καθιστά τα ηλεκτρικά και ηλεκτρονικά συστατικά μικρότερα, πιό εύκαμπτα, και ακριβέστερα. Παραδείγματος χάριν, FPC (εύκαμπτο PCB), πολυστρωματικό PCB, PCB BGA, άκαμπτο ευκίνητο PCB, και ούτω καθεξής.
Ευρεία εφαρμογή του φωτισμού των οδηγήσεων
Οι οδηγήσεις είναι μια σύντμηση για την εκπέμπουσα φως δίοδο. Οι οδηγήσεις είναι συνήθως μια συσκευή ημιαγωγών δύο-μολύβδου που εκπέμπει το φως όταν περνά το ρεύμα σε μια συγκεκριμένη κατεύθυνση. Αν και η έναρξη LEDs με τις συσκευές που εκπέμπουν μόνο το υπέρυθρο φως χαμηλός-έντασης, αυτή η τεχνολογία έχει χρησιμοποιηθεί ευρέως να ανάψει για πολλά χρόνια. Σύγχρονο LEDs παρέχει όχι μόνο την υψηλή ένταση, την πολύ φωτεινή ελαφριά αλλά και διαφορετική χρήσεις και χρήση στις διάφορες σκηνές, όπως τα φω'τα αύξησης εγκαταστάσεων, φω'τα αυτοκινήτων, φωτεινοί σηματοδότες, φωτεινοί σηματοδότες, shadowless φω'τα στα λειτουργούντα δωμάτια νοσοκομείων.
Τυπωμένος πίνακας κυκλωμάτων οδηγήσεων
Συγκολλώντας το τσιπ των οδηγήσεων στον πίνακα PCB, εφ' όσον συνδέεται με κάποιο τρόπο το κύκλωμα PCB, θα φωτίσει, το οποίο διαμορφώνει το PCB των οδηγήσεων. PCBs των οδηγήσεων χαρακτηριστικά επίσης έχει ένα heatsink και ένα κεραμικό βάθρο για να κρατήσει το κύκλωμα σε ισχύ και να επιτρέψει την ομαλή λειτουργία του καναλιού. Ένα heatsink απαιτείται επειδή LEDs τείνει να παραγάγει πολλή θερμότητα, η οποία μπορεί να βλάψει το PCB και τον εξοπλισμό που συνδέει τα κυκλώματα.
Επειδή τα προϊόντα θέλησης των οδηγήσεων που πολλή θερμότητα, οδήγησε το PCB χρησιμοποιούν γενικά το υπόστρωμα μετάλλων ως υλικό παραγωγής του. Τα μέταλλα με τη δυνατότητα να διαλυθεί η θερμότητα γρήγορα έχουν αποδειχθεί μια καλύτερη επιλογή. Γενικά, όποτε το οδηγημένο PCB σχεδιάζεται, το PCB αργιλίου προτιμάται. Το PCB αργιλίου συνήθως επίσης περιέχει ένα λεπτό στρώμα διηλεκτρικού, το οποίο μπορεί να διαλύσει τη θερμότητα γρηγορότερα.
Εκτός από το γενικό φωτισμό, οδήγησε το PCB μπορεί επίσης να παρέχει το ορατό φως, τις υπέρυθρες ακτίνες, και το υπεριώδες φως. Έναντι άλλων πηγών φωτός, το PCB των οδηγήσεων μπορεί να παρέχει την υψηλότερη ενέργεια.
Στρώμα
|
1~64 στρώματα
|
Υλικό
|
FR4, CEM1, CEM3, ύψος TG, Rogers, F4B, Taconic, FR1, FR2, 94V0, αργίλιο
|
Ικανότητα παραγωγής
|
30000 ㎡/months |
Μορφή πινάκων
|
Ορθογώνιος, στρογγυλός, αυλακώσεις, διακοπές, σύνθετος ανώμαλος
|
Κοπή πινάκων
|
Η κουρά, β-αποτέλεσμα, ετικέττα-που καθοδηγείται, αντιμετωπίζει βυθισμένος
|
Πάχος πινάκων
|
0.2~8.0mm, λυγίζουν 0.10.25mm
|
Βάρος χαλκού
|
0.5oZ~12oZ
|
Μάσκα ύλης συγκολλήσεως
|
Double-sided πράσινο LPI, κόκκινο, άσπρο, κίτρινο, μπλε, μαύρο, πορφυρό κ.λπ. Μάσκα ύλης συγκολλήσεως
|
Οθόνη μεταξιού
|
Double-Sided ή ενιαίος-πλαισιωμένος σε άσπρο, κίτρινο, μαύρο κ.λπ.
|
Ελάχιστα πλάτος/διάστημα γραμμών
|
0.08mm/3mil
|
Ανώτατες διαστάσεις πινάκων
|
25.6inch*43.3inch ή 650mm*1100mm
|
Ελάχιστη διάμετρος τρυπών τρυπανιών
|
0.1mm
|
Ελάχιστη διάμετρος τρυπών τρυπανιών λέιζερ
|
0.075mm
|
Η επιφάνεια τελειώνει
|
HASL, ENIG, κασσίτερος βύθισης, ασήμι βύθισης, OSP, ENEPIG κ.λπ.
|
Πάχος πινάκων toleranc
|
± 10%
|
Ελάχιστο πλάτος αυλακώσεων
|
0,12», 3.0mm, ή 120mils
|
Βάθος β-αποτελέσματος
|
20-25% του πάχους πινάκων
|
Πάχος τοίχων PTH
|
>0.025mm
|
Ανοχή Dia τρυπών PTH
|
±0.076mm
|
Ανοχή Dia τρυπών μη PTH
|
±0.05mm
|
Απόκλιση θέσης τρυπών
|
±0.076mm
|
Τρύπες νεροχυτών
|
Ναι
|
Ποιοτικά πρότυπα
|
ΕΠΙ-a600f/mil-STD-105D
|
Μορφή αρχείου σχεδίου
|
Gerber rs-274X, 274D, DXF αετών και AutoCAD, DWG
|
FAQ:
Q1. Περιορίζετε MOQ;
Α: Δεν περιορίζουμε οποιοδήποτε MOQ, η ελάχιστη διαταγή που δεχόμαστε είμαστε 1pcs.
Q2: Όλα τα προϊόντα σας πιστοποιούνται με UL, ROHS κ.λπ.;
Α: Ναι, πιστοποιούμαστε σε ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: Ποια είναι τα κύρια προϊόντα των υπηρεσιών PCB/PCBA σας;
Α: Βιομηχανικός έλεγχος, αυτοκίνητος, ιατρικός εξοπλισμός, ηλεκτρονική επικοινωνίας, συσκευές ασφάλειας.
