Name: Πυκνά 1.0mm 1.6mm ενιαίοι πλαισιωμένοι PCBs OSP πίνακες κυκλωμάτων των οδηγήσεων ελαφριοί
Brand: Yizhuo
SKU: Ενιαίο δευτερεύον PCB 04

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Βασικές πληροφορίες

Τόπος καταγωγής: Κίνα

Μάρκα: Yizhuo

Πιστοποίηση: CE,ROHS,UL

Αριθμό μοντέλου: Ενιαίο δευτερεύον PCB 04

Υψηλό φως:

Πυκνά 0.2mm ενιαίο πλαισιωμένο PCBs

Παχύ πλαισιωμένο 4.0mmSingle PCBs

ελαφριοί πίνακες κυκλωμάτων των οδηγήσεων 0.2mm

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Εσωτερική κενή συσκευασία, εξωτερική τυποποιημένη συσκευασία κιβωτίων χαρτοκιβωτίων.

Χρόνος παράδοσης: 10-12 ημέρες εργασίας

Όροι πληρωμής: T/T, Western Union

Προδιαγραφές

Υλικό: Αργίλιο

Ποιοτικός βαθμός: Κατηγορία 2, κατηγορία 3 ΕΠΙ ΕΠΙ

Οθόνη μεταξιού: άσπρος, μαύρος, κίτρινος

Πάχος πινάκων: 0.8mm 2.0mm

χρήση: Φορητός ακουστικός φορέας

Η επιφάνεια τελειώνει: OSP, HASL, HASL εάν, χρυσός βύθισης, κ.λπ.

Εκθεσιακός χώρος

Περιγραφή προϊόντων

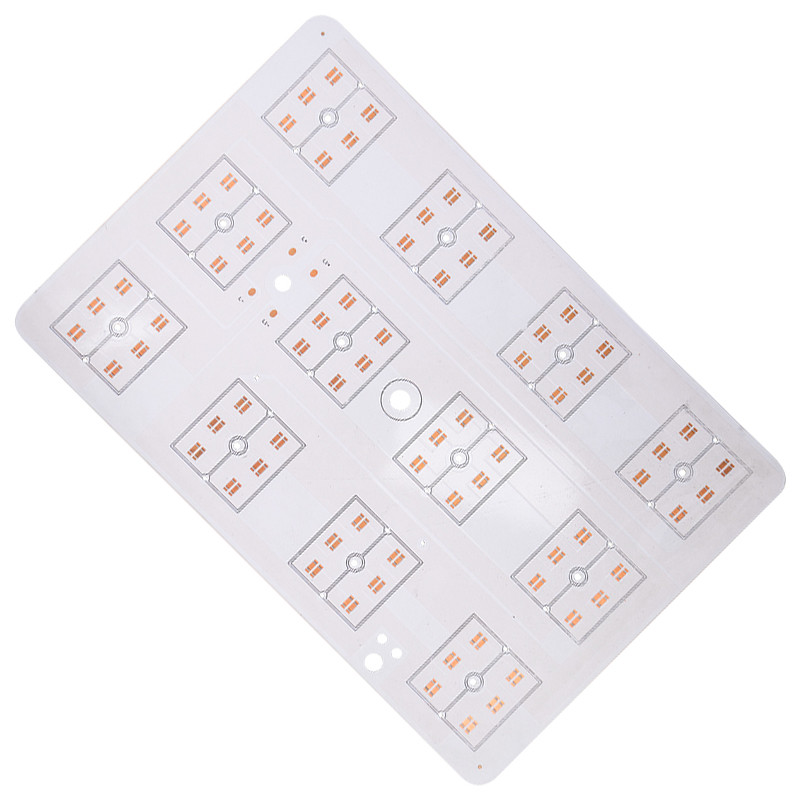

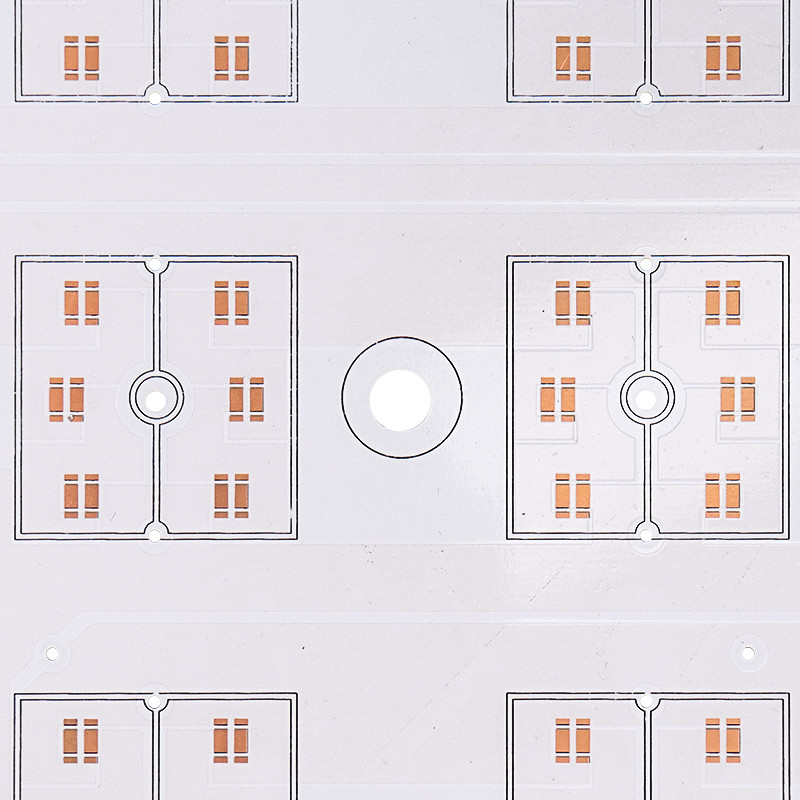

Πυκνά 1.0mm 1.6mm ενιαίοι πλαισιωμένοι PCBs OSP πίνακες κυκλωμάτων των οδηγήσεων ελαφριοί

OSP τελειωμένη επιφάνεια επιτροπή κυκλωμάτων πινάκων PCB αργιλίου οδηγημένη υλικό

Εισαγωγή του PCB αργιλίου:

Το PCB αργιλίου είναι ο τύπος PCB που χρησιμοποίησε το χαμηλό αναμιγμένο Al-MG-Si με το υψηλό πιάτο κραμάτων πλαστικότητας ως υλικό υποστρωμάτων που έχει την καλύτερη θερμική αγωγιμότητα, την ηλεκτρική μόνωση, και την κατεργασία της απόδοσης, έναντι του παραδοσιακού PCB FR4.

Παρόμοιος με άλλους τύπους PCBs, PCB αργιλίου κτίζεται από το αγώγιμο στρώμα (στρώμα χαλκού) στρώμα μόνωσης (διηλεκτρικό στρώμα) και το στρώμα υποστρωμάτων.

Το PCB αργιλίου είναι ικανό για να σταθεί το υψηλότερο ρεύμα με το ίδια πάχος και το πλάτος γραμμών. Το PCB αργιλίου είναι σε θέση να αντισταθεί την τάση μέχρι 4500V και η θερμική αγωγιμότητα είναι περισσότερο από 2,0. Αυτή τη στιγμή, το PCB αργιλίου είναι ο πιό κοινός τύπος για τις εφαρμογές PCB φωτισμού των οδηγήσεων.

Το PCB των κοινών οδηγήσεων έχει δύο πλευρές. Η τοπ πλευρά με την άσπρη μάσκα ύλης συγκολλήσεως χρησιμοποιείται για τη συγκόλληση των χαντρών των οδηγήσεων SMD, και η άλλη πλευρά δεν έχει κανονικά μάσκα και την παρουσίαση καμία ύλης συγκολλήσεως ως χρώμα μετάλλων αργιλίου. Εάν υπάρχει μια απαίτηση για τον υψηλής ισχύος διασκεδασμό θερμότητας, η βάση αργιλίου μπορεί επίσης να ντυθεί με ένα θερμικό αγώγιμο στρώμα λιπών σιλικόνης για να συνδέσει με εγκατεστημένη heatsinks για τον καλύτερο διασκεδασμό θερμότητας.

1	Περιγραφή	Προδιαγραφή PCB
2	Υλικό	FR-4/htg150-180 FR-4/CEM-1/CEM-3/Aluminum
3	Στρώμα	1-20
4	Πάχος πινάκων	0.2mm 4.0mm
5	Ανοχή πάχους πινάκων	+/-10%
6	Πάχος χαλκού	17.5um-175um (0.5oz-5oz)
7	Ελάχιστο πλάτος ιχνών	0.15mm
8	Ελάχιστο διαστημικό πλάτος	0.15mm
9	Ελάχιστη διάτρυση Dia	0.2mm
10	Πάχος χαλκού PTH	0.4-2mil (10-50um)
11	Ανοχή της χαρακτικής	±1mil (±25um)
12	Γωνία β-περικοπών	25°, 30°, 45°, 60°
13	Δύναμη μαργαριταριών της γραμμής	≥ 6lb/in (≥ 107g/mm)
14	Έλεγχος και ανοχή σύνθετης αντίστασης	50Ω±10%
15	Twist&Wrap	≤ 0,5%
16	Soldermask	Πράσινος, κόκκινος, μπλε, άσπρος, μαύρος, κίτρινος
17	Η επιφάνεια τελειώνει/επένδυση	HASL/αμόλυβδες επένδυση HASL/OSP/Gold/βύθιση Gold/ENIG

Πυκνά 1.0mm 1.6mm ενιαίοι πλαισιωμένοι PCBs OSP πίνακες κυκλωμάτων των οδηγήσεων ελαφριοί 0

Πυκνά 1.0mm 1.6mm ενιαίοι πλαισιωμένοι PCBs OSP πίνακες κυκλωμάτων των οδηγήσεων ελαφριοί 1

FAQ:

Q1. Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;

Α: Έχουμε το εργοστάσιό μας κατασκευής & συνελεύσεων PCB.

Q2: Όλα τα προϊόντα σας πιστοποιούνται με UL, ROHS κ.λπ.;

Α: Ναι, πιστοποιούμαστε σε ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.

Q3: Πόσο περίπου τα έξοδα αποστολής;

Α: Τα έξοδα αποστολής καθορίζονται από τον προορισμό, βάρος, που συσκευάζει το μέγεθος των αγαθών. Παρακαλώ μας ενημερώστε εάν μας χρειάζεστε για να σας αναφέρετε τα έξοδα αποστολής.
