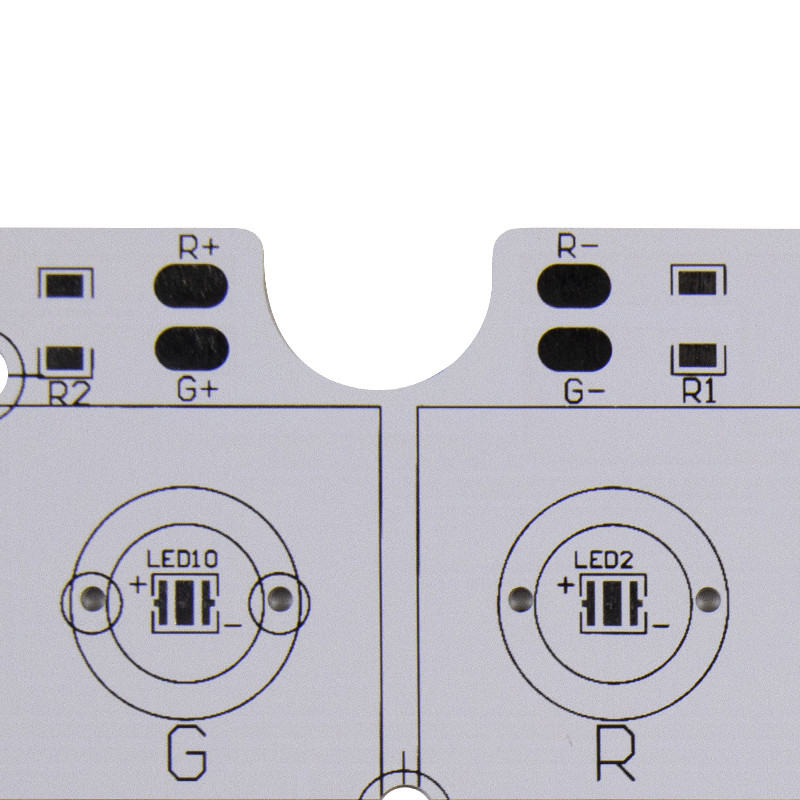

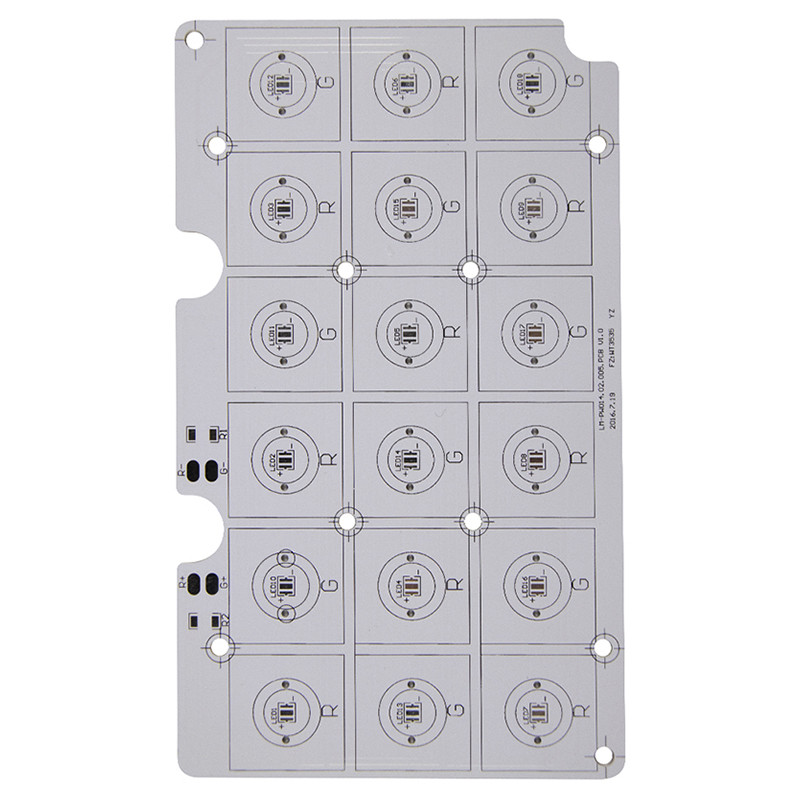

12V ελαφρύ ενιαίο πλαισιωμένο PCBs των οδηγήσεων
Ελαφρύς πίνακας κυκλωμάτων των οδηγήσεων αργιλίου 12V PCB πινάκων κυκλωμάτων βολβών οδηγήσεων
Απόδοση PCB βάσεων αργιλίου:
Καλύτεροι διασκεδασμός θερμότητας και αγωγιμότητα: Έναντι του συνηθισμένου PCB FR4, το PCB αργιλίου έχει την άριστη απόδοση διασκεδασμού θερμότητας. Παραδείγματος χάριν, το PCB Fr4 με ένα πάχος 1.5mm θα έχει μια θερμική αντίσταση 20-22 βαθμών ανά Watt, ενώ το PCB αργιλίου με ένα βάθος 1.5mm θα έχει μια θερμική αντίσταση 1-2 βαθμών ανά Watt.
Δεν υπάρχει κανένα σοβαρό πρόβλημα της θερμικής επέκτασης ή της συστολής: κάθε ουσία έχει το συντελεστή θερμικής επέκτασής της. Το CTE του αργιλίου (22ppm/C) και του χαλκού (18ppm/C) είναι αρκετά στενό. Από την εργασία PCBs αργιλίου καλά από την άποψη του θερμικού διασκεδασμού, δεν έχουν τα αυστηρά ζητήματα επέκτασης ή συστολής. Λειτουργούν εξαίσια και είναι ανθεκτικοί και αξιόπιστοι.
Διαστατική σταθερότητα: το αργίλιο PCBs παρουσιάζει τη διαστατική σταθερότητα και σταθερό μέγεθος. Παραδείγματος χάριν, όταν θερμαίνονται από 30-140 βαθμούς, το μέγεθός τους είχε μόνο μια αλλαγή από 2.5%-3.0%.
Άλλοι: Το αργίλιο PCBs μπορεί να χρησιμοποιηθεί στην επιφάνεια συσκευών δύναμης τοποθετεί την τεχνολογία. Ισχύουν για τη χρήση στο σχέδιο κυκλωμάτων λόγω της απόδοσής τους από την άποψη της θερμικής επέκτασης του σχεδίου κυκλωμάτων. Βοηθούν να παρατείνουν τη ζωή του προϊόντος στο ράφι προϊόντων και την πυκνότητα ισχύος προϊόντων. Είναι επίσης εξαιρετικά αξιόπιστοι. Μπορούν να βοηθήσουν να συρρικνωθούν το γενικό όγκο του προϊόντος και είναι επίσης μια φτηνότερη επιλογή. Παρουσιάζουν το ηλεκτρομαγνητικό προστατευτικό κάλυμμα και υψηλή διηλεκτρική δύναμη.
ΤΜΗΜΑΤΙΚΟΣ |
ΣΤΟΙΧΕΙΟ |
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ |
1 |
Όνομα προϊόντων |
Υψηλός - η ποιοτική βάση 5630 οδήγησε την επιτροπή PCB αργιλίου |
2 |
Εμπορικό σήμα |
sunsoar |
3 |
Στρώμα |
1-24 στρώματα |
4 |
Ανώτατο μέγεθος πινάκων |
457x610mm |
5 |
Ελάχιστο πάχος πινάκων |
4 (στρώματα) 0.40mm/16mil |
6 (στρώματα) 0.80mm/32mil |
||
8 (στρώματα) 1.00mm/40mil |
||
10 (στρώματα) 1.20mm/48mil |
||
6 |
Ελάχιστη γραμμή Width1 |
0.10mm/4mil |
7 |
Διάστημα MinLine |
0.10mm/4mil |
8 |
Ελάχιστο μέγεθος τρυπών |
0.20mm/8mil |
9 |
Πάχος τοίχων PTH |
0.020mm/0.8mil |
10 |
Ανοχή dia PTH |
±0.05mm/±2mil |
11 |
Ανοχή dia τρυπών NPTH |
±0.025mm/±1mil |
12 |
Περίληψη Tolence |
±0.1mm/±4mil |
13 |
S/M πίσσα |
0.08mm/3mil |
14 |
Λόγος διάστασης |
10:1 |
15 |
Περικάλυμμα και συστροφή PCB |
≤0.7% |
16 |
Ηλεκτρική δύναμη |
>1.3KV/mm |
17 |
Δύναμη φλούδας |
1.4N/mm |
18 |
Γδάρσιμο μασκών ύλης συγκολλήσεως |
≥6H |
19 |
Εύφλεκτο PCB |
94V-0 |
20 |
Έλεγχος σύνθετης αντίστασης |
±5% |
FAQ:
Q1. Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Έχουμε το εργοστάσιό μας κατασκευής & συνελεύσεων PCB.
Q2: Όλα τα προϊόντα σας πιστοποιούνται με UL, ROHS κ.λπ.;
Α: Ναι, πιστοποιούμαστε σε ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: Πόσο καιρό είναι η χρονική ανοχή;
Α: Για τα δείγματα, θα διαρκέσει 5-7 ημέρες εργασίας για τις μαζικές διαταγές, θα διαρκέσει 10-15 ημέρες λέξης.
