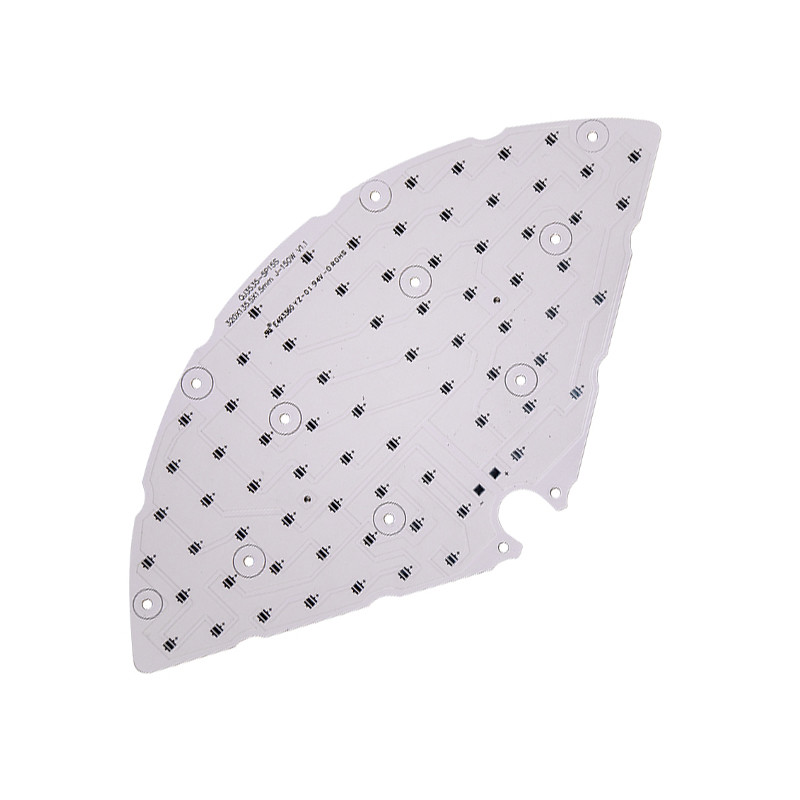

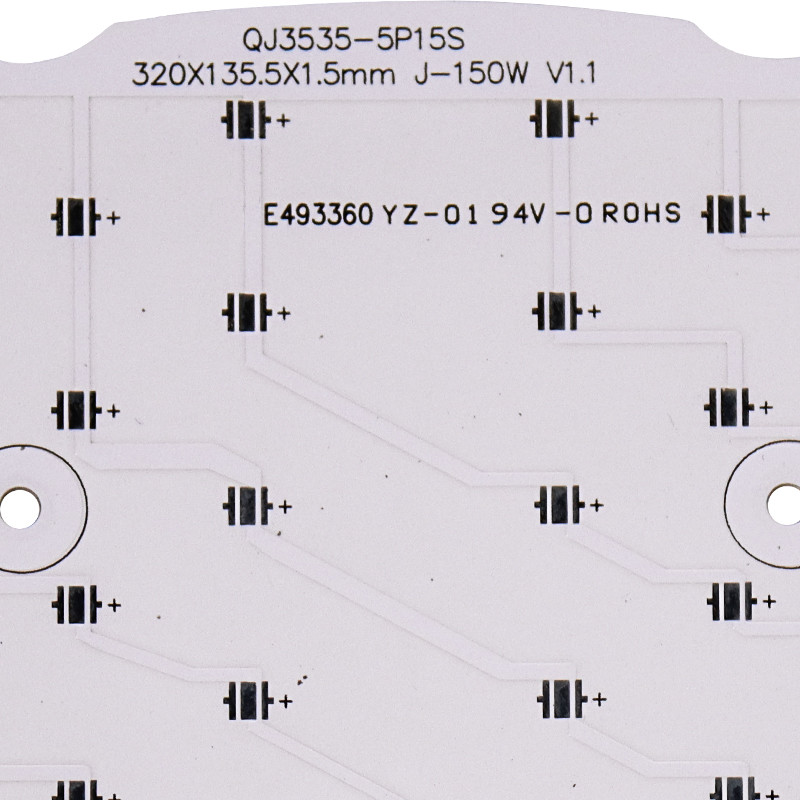

Ενιαίο δευτερεύον PCB άσπρο μαύρο Silkscreen λουρίδων των οδηγήσεων αργιλίου 94V0
Ο ενιαίος δευτερεύων πίνακας 94 v0 PCB αργιλίου λουρίδων των οδηγήσεων οδήγησε mcpcb για το φως
Σωρός PCB αλουμινίου επάνω στις λεπτομέρειες ως σχέδιο.
1. Ο χαλκός PCB αλουμινίου επισημαίνει το στρώμα
Το στρώμα κυκλωμάτων χαλκού (ίχνη) χαράζεται για να διαμορφώσει το τυπωμένο κύκλωμα, έναντι του υλικού FR4,
Το PCB αλουμινίου μπορεί να αντέξει το υψηλότερο ηλεκτρικό ρεύμα όταν ίδιο παχύ στρώμα κυκλωμάτων και ίδιο πλάτος ιχνών.
2. Στρώμα PCB Dielectic αλουμινίου
Το dielectic στρώμα είναι η βασική τεχνολογία του PCB αλουμινίου, το οποίο χρησιμεύει κυρίως ως η λειτουργία της προσκόλλησης, της μόνωσης και της διεξαγωγής θερμότητας.
Όσο καλύτερη η θερμική αγωγιμότητα της μόνωσης είναι, τόσο πιό γρήγορα τα συστατικά διαδίδουν τη θερμότητα όταν λειτουργούν, το οποίο μπορεί να πραγματοποιήσει το σκοπό όπως τη βελτίωση της φόρτωσης δύναμης των ενοτήτων, μείωση του όγκου, επέκταση του κύκλου ζωής και να αυξήσει τη δύναμη παραγωγής.
3. Στρώμα υποστρωμάτων μετάλλων PCB αλουμινίου
Συνήθως, εξετάζοντας το κόστος και το τεχνικό χαρακτηριστικό, το αλουμίνιο είναι η ιδανική επιλογή. Τα διαθέσιμα πιάτα αργιλίου είναι 6061,5052,1060 κ.λπ.
ΤΜΗΜΑΤΙΚΟΣ |
ΣΤΟΙΧΕΙΟ |
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ |
1 |
Όνομα προϊόντων |
Υψηλός - η ποιοτική βάση 5630 οδήγησε την επιτροπή PCB αργιλίου |
2 |
Εμπορικό σήμα |
sunsoar |
3 |
Στρώμα |
1-24 στρώματα |
4 |
Ανώτατο μέγεθος πινάκων |
457x610mm |
5 |
Ελάχιστο πάχος πινάκων |
4 (στρώματα) 0.40mm/16mil |
6 (στρώματα) 0.80mm/32mil |
||
8 (στρώματα) 1.00mm/40mil |
||
10 (στρώματα) 1.20mm/48mil |
||
6 |
Ελάχιστη γραμμή Width1 |
0.10mm/4mil |
7 |
Διάστημα MinLine |
0.10mm/4mil |
8 |
Ελάχιστο μέγεθος τρυπών |
0.20mm/8mil |
9 |
Πάχος τοίχων PTH |
0.020mm/0.8mil |
10 |
Ανοχή dia PTH |
±0.05mm/±2mil |
11 |
Ανοχή dia τρυπών NPTH |
±0.025mm/±1mil |
12 |
Περίληψη Tolence |
±0.1mm/±4mil |
13 |
S/M πίσσα |
0.08mm/3mil |
14 |
Λόγος διάστασης |
10:1 |
15 |
Περικάλυμμα και συστροφή PCB |
≤0.7% |
16 |
Ηλεκτρική δύναμη |
>1.3KV/mm |
17 |
Δύναμη φλούδας |
1.4N/mm |
18 |
Γδάρσιμο μασκών ύλης συγκολλήσεως |
≥6H |
19 |
Εύφλεκτο PCB |
94V-0 |
20 |
Έλεγχος σύνθετης αντίστασης |
±5% |
FAQ:
Q1. Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Έχουμε το εργοστάσιό μας κατασκευής & συνελεύσεων PCB.
Q2: Όλα τα προϊόντα σας πιστοποιούνται με UL, ROHS κ.λπ.;
Α: Ναι, πιστοποιούμαστε σε ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: Ποια υπηρεσία έχετε;
Α: Παρέχουμε την επεξεργασία PCB, συστατικά που αγοράζουν, συνέλευση PCB, πλήρης συνέλευση.
