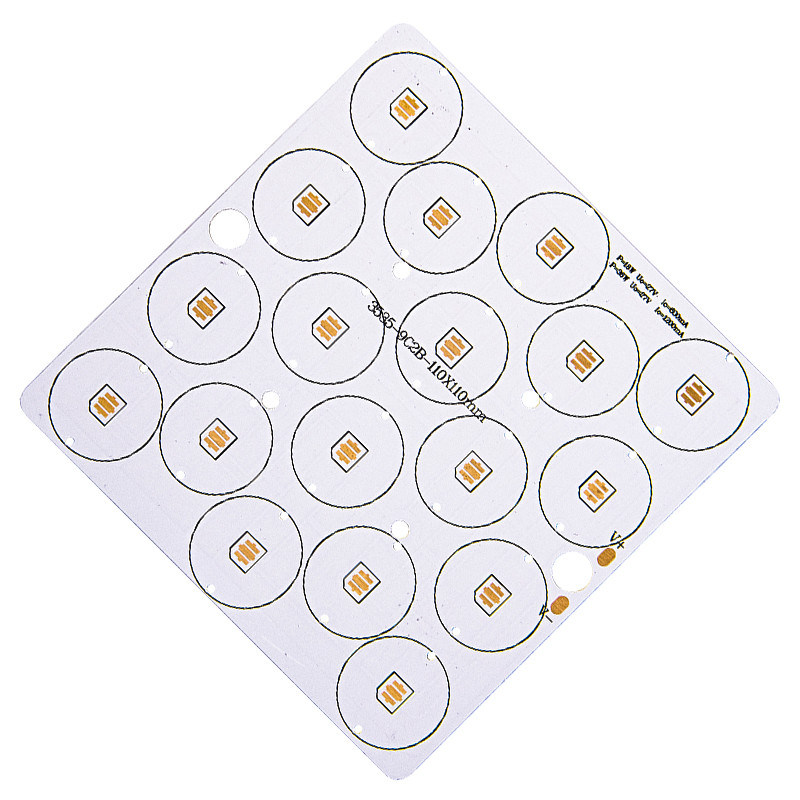

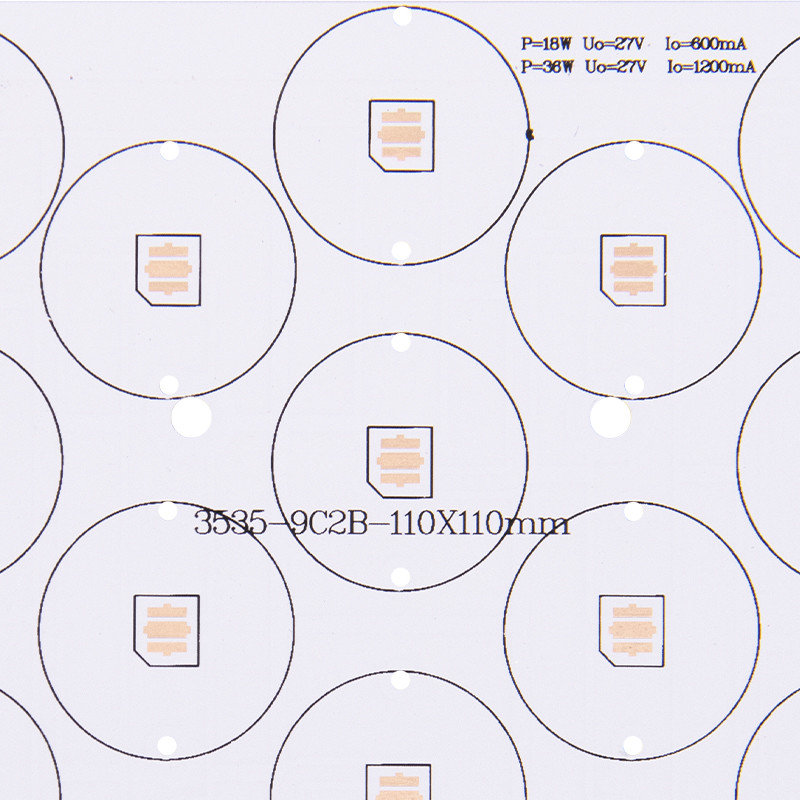

Διπλός πλαισιωμένος πίνακας κυκλωμάτων PCB αλουμινίου PCB 5W ODM DIY cOem
Ελαφρύς μακρύς πίνακας κυκλωμάτων PCB αλουμινίου πινάκων 5W PCB αργιλίου DIY
Δομή του αργιλίου PCBs
Το αργίλιο PCBs είναι πραγματικά αρκετά παρόμοιο με FR4 PCBs. Η βασική δομή του αργιλίου PCBs είναι τέσσερα στρώματα. Αποτελείται από ένα διηλεκτρικό στρώμα, το φύλλο αλουμινίου χαλκού, ένα στρώμα βάσεων αργιλίου, και μια μεμβράνη βάσεων αργιλίου.
• Στρώμα φύλλων αλουμινίου χαλκού
Το χρησιμοποιημένο στρώμα χαλκού είναι σχετικά παχύτερο από κανονικό CCLs (1oz σε 10oz). Ένα παχύτερο στρώμα του χαλκού σημαίνει μια μεγαλύτερη τρέχουσα ικανότητα μεταφοράς.
• Διηλεκτρικό στρώμα
Το διηλεκτρικό στρώμα είναι ένα θερμικά αγώγιμο στρώμα και είναι γύρω από 50micrometer σε 200micrometer πυκνά. Έχει μια χαμηλή θερμική αντίσταση και είναι κατάλληλο για την αίτησή του.
• Βάση αργιλίου
Αυτό το τρίτο στρώμα είναι η βάση αργιλίου που αποτελείται από το υπόστρωμα αργιλίου. Έχει την υψηλή θερμική αγωγιμότητα. Στρώμα μεμβρανών βάσεων αργιλίου
Η μεμβράνη βάσεων αργιλίου είναι εκλεκτική. Διαδραματίζει έναν αμυντικό ρόλο με την κράτηση του εξωτερικού χρηματοκιβωτίου αργιλίου από την ανεπιθύμητα χαρακτική και το ξύσιμο. Είναι δύο τύπων δηλ. περίπου 250 βαθμοί ή χαμηλότερο από 120 βαθμούς (αντι-υψηλή θερμοκρασία)
Αριθ. |
Στοιχείο |
Μαζική παραγωγή |
Πρωτότυπο |
1 |
Στρώματα |
1-8 στρώματα |
1-36 στρώματα |
2 |
Μέγιστο μέγεθος επιτροπής |
600*770mm (23,62 ″ *30.31 ″) |
600*770mm (23,62 ″ *30.31 ″) 500*1200mm (19,69 ″ *47.24 ″) |
3 |
Max.Board πάχος |
8.5mm |
8.5mm |
4 |
Ελάχιστο πάχος πινάκων |
2L: 0.3mm, |
2L: 0.2mm, |
5 |
Ελάχιστη εσωτερική εκκαθάριση στρώματος |
0.1mm (4mil) |
0.1mm (4mil) |
6 |
Ελάχιστο πλάτος γραμμών |
0.075mm (3/3 mil) |
0.075mm (3/3 mil) |
7 |
Ελάχιστο διάστημα γραμμών |
0.075mm (3/3 mil) |
0.075mm (3/3 mil) |
8 |
Min.Hole μέγεθος |
0.15mm (6mil) |
0.15mm (6mil) |
9 |
Καλυμμένο λ. πάχος τρυπών |
20um (0.8mil) |
20um (0.8mil) |
10 |
Ελάχιστο τυφλό/θαμμένο μέγεθος τρυπών |
0.1mm (4mil) |
0.1mm (1-8layers) (4mil) |
11 |
PTH Dia. Ανοχή |
±0.076mm (±3mil) |
±0.076mm (±3mil) |
12 |
Μη PTH Dia. Ανοχή |
±0.05mm (±2mil) |
±0.05mm (±2mil) |
13 |
Απόκλιση θέσης τρυπών |
±0.05mm (±2mil) |
±0.05mm (±2mil) |
14 |
Βαρύ Coppe |
4oz/140μm |
6oz/175μm |
15 |
Ελάχιστη πίσσα S/M |
0.1mm (4mil) |
0.1mm (4mil) |
FAQ:
Q1. Πώς μπορώ να πάρω ένα δείγμα για να ελέγξω την ποιότητά σας;
Α: Μετά από την επιβεβαίωση τιμών, μπορείτε να τοποθετήσετε τις διαταγές για τα δείγματα για τη δοκιμή και την αξιολόγησή σας.
Q2: Όλα τα προϊόντα σας πιστοποιούνται με UL, ROHS κ.λπ.;
Α: Ναι, πιστοποιούμαστε σε ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: Πόσο περίπου η ικανότητα ανεφοδιασμού σας;
Α: Η ικανότητα ανεφοδιασμού μας είναι sqm κατά το 2000 κάθε μέρα. όπου διαδικασίες μας Ε&Α 25 000 sqm οικοδεσποτών εργοστασίων διαστημικές, μάρκετινγκ, διοικητικών μεριμνών και προμήθειας.
