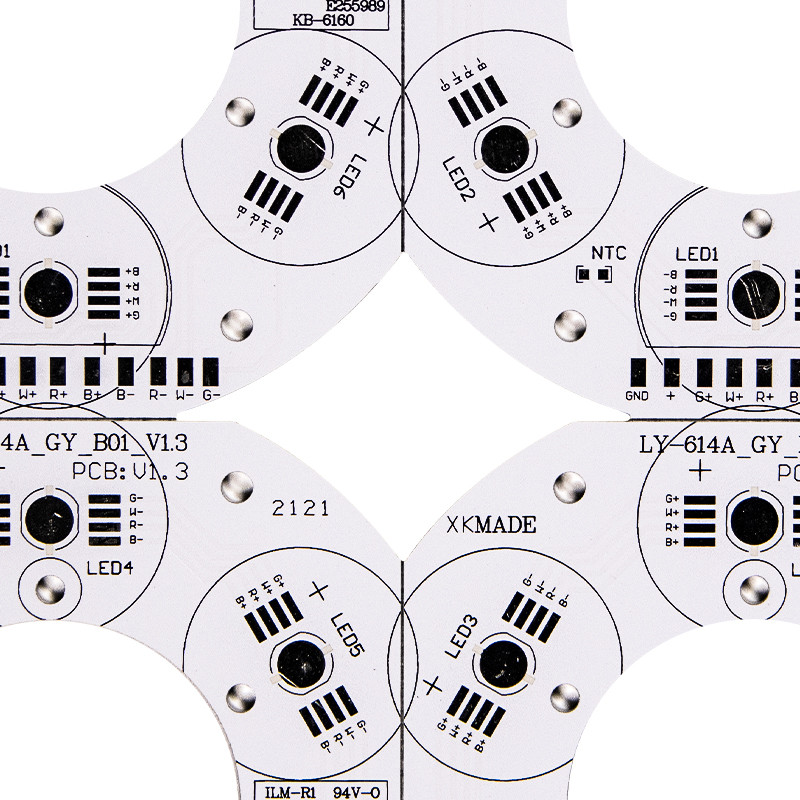

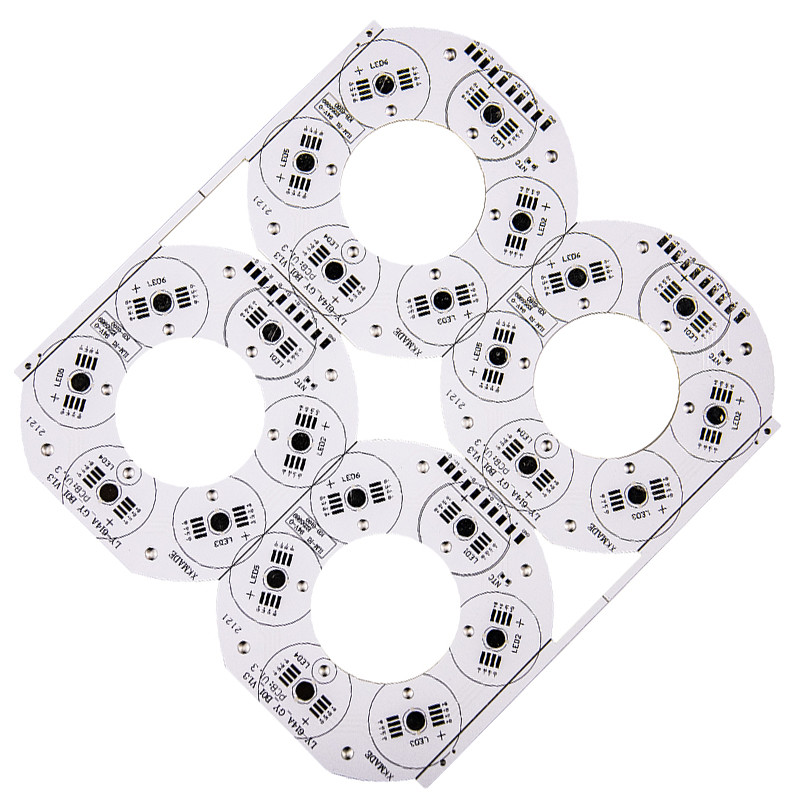

94V0 τυπωμένος πίνακας κυκλωμάτων των οδηγήσεων

Συγκεντρωμένος πίνακας των οδηγήσεων πινάκων κυκλωμάτων PCB στάσεων πινάκων συνδετήρων αργιλίου 94V0

Θερμικός διασκεδασμός: η απόδοση του αργιλίου PCBs ενώ η διαλύοντας θερμότητα είναι αρκετά καλά σε σύγκριση με συνηθισμένο FR4 PCBs. Παραδείγματος χάριν, ένα PCB FR4 που είναι 1.5mm παχύ θα έχει τη θερμική αντίσταση 20-22 βαθμών ανά Watt whiles ένα PCB που 1 αργιλίου. 5mm παχιά θα έχει μια θερμική αντίσταση 1-2 βαθμών ανά Watt.

Θερμική επέκταση: κάθε ουσία έχει το συντελεστή θερμικής επέκτασής της. Το CTE του αργιλίου (22ppm/C) και του χαλκού (18ppm/C) είναι αρκετά στενό. Από την εργασία PCBs αργιλίου καλά από την άποψη του θερμικού διασκεδασμού δεν έχουν τα αυστηρά ζητήματα επέκτασης ή συστολής. Λειτουργούν εξαίσια και είναι ανθεκτικοί και αξιόπιστοι.

Διαστατική σταθερότητα: το αργίλιο PCBs παρουσιάζει τη διαστατική σταθερότητα και σταθερό μέγεθος. Παραδείγματος χάριν, όταν θερμαίνονται από 30-140 βαθμούς, το μέγεθός τους είχε μόνο μια αλλαγή από 2.5%-3.0%.

Άλλοι: Το αργίλιο PCBs μπορεί να χρησιμοποιηθεί στην επιφάνεια συσκευών δύναμης τοποθετεί την τεχνολογία. Είναι αποτελεσματικοί για τη χρήση στο σχέδιο κυκλωμάτων λόγω της απόδοσής τους από την άποψη της θερμικής επέκτασης του σχεδίου κυκλωμάτων. Βοηθούν να παρατείνουν τη ζωή του προϊόντος στο ράφι προϊόντων και την πυκνότητα ισχύος προϊόντων. Είναι επίσης εξαιρετικά αξιόπιστοι. Μπορούν να βοηθήσουν να συρρικνωθούν το γενικό όγκο του προϊόντος και είναι επίσης μια φτηνότερη επιλογή. Παρουσιάζουν το ηλεκτρομαγνητικό προστατευτικό κάλυμμα και υψηλή διηλεκτρική δύναμη.

Ταξινόμηση του αργιλίου PCBs: Το αργίλιο PCBs διαιρείται ουσιαστικά σε τρεις κατηγορίες.

1: Καθολικό PCB αργιλίου: το διηλεκτρικό στρώμα χρησιμοποιούμενο εδώ αποτελείται από την εποξική ίνα υάλου προ-preg-προ.

2: Υψηλό θερμικός-αγώγιμο PCB αργιλίου: το διηλεκτρικό στρώμα αποτελείται από την εποξική ρητίνη. Η ρητίνη χρησιμοποιούμενη πρέπει να έχει την υψηλή θερμική αγωγιμότητα.

3: Υψηλής συχνότητας PCB αργιλίου: το διηλεκτρικό στρώμα αποτελείται από polyolefin ή polyimide την ίνα υάλου ρητίνης προ-preg-προ.



FAQ:

Q1. Πώς μπορώ να πάρω ένα δείγμα για να ελέγξω την ποιότητά σας;
