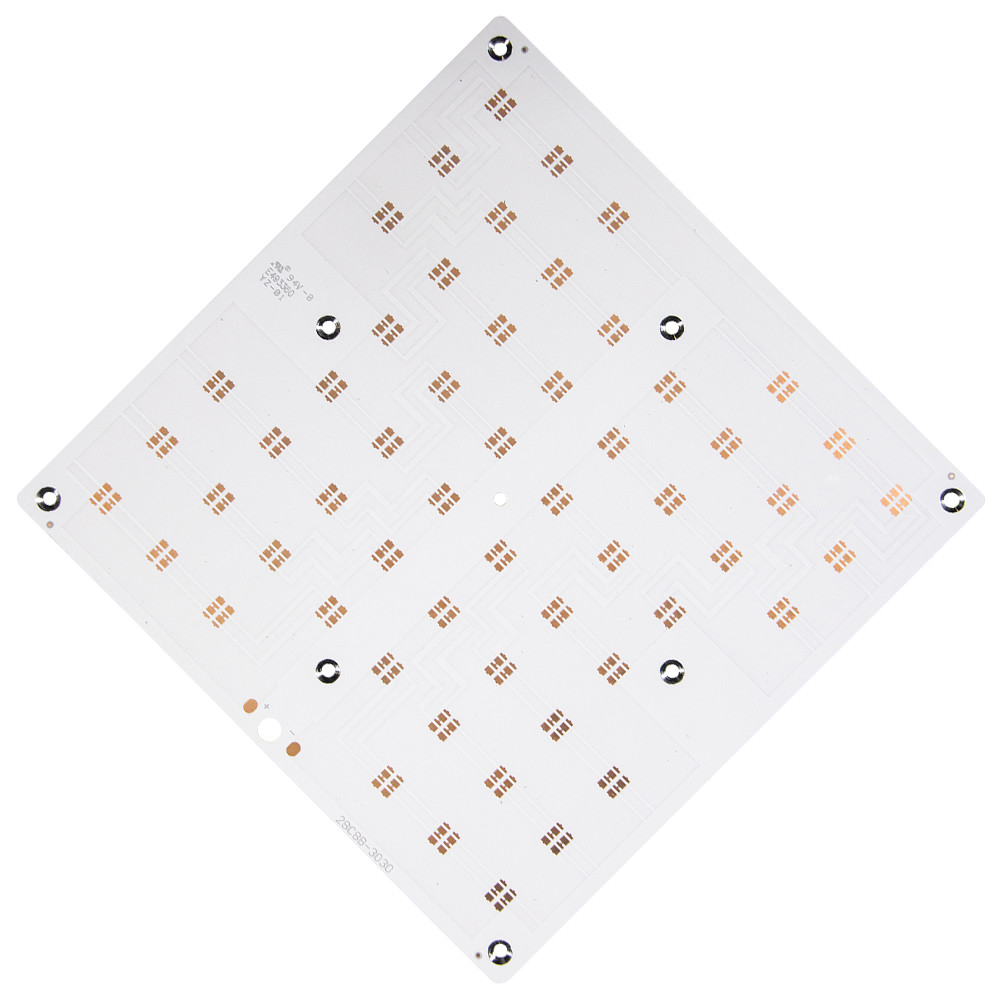

Ενιαίο πλαισιωμένο 94v0 30W πιάτο αργιλίου πινάκων κυκλωμάτων των οδηγήσεων τυπωμένο
30W πίνακας PCB ενιαίος-πλευράς 94v0 πιάτων αργιλίου των οδηγήσεων για το οδηγημένο φως βολβών
Ένα λεπτό στρώμα θερμικά αγώγιμου αλλά ηλεκτρικά να μονώσει διηλεκτρικών είναι τοποθετημένο σε στρώματα μεταξύ μιας βάσης μετάλλων και ενός φύλλου αλουμινίου χαλκού. Το φύλλο αλουμινίου χαλκού χαράζεται στο επιθυμητό σχέδιο κυκλωμάτων και η βάση μετάλλων σύρει τη θερμότητα μακρυά από αυτό το κύκλωμα μέσω λεπτού του διηλεκτρικού.
Το PCB αργιλίου είναι ένα μοναδικό μέταλλο-βασισμένο στην ντυμένο φύλλο πλαστικού χαλκού έχει την καλή θερμική αγωγιμότητα, την ηλεκτρική μόνωση και την κατεργασία της απόδοσης. Υπόστρωμα αργιλίου Fuchs Wright αγοράς PCB αργιλίου συνήθως. Κοινός στα προϊόντα φωτισμού των οδηγήσεων.
Το PCB αργιλίου είναι ένα από το μέταλλο-βασισμένο στον PCB, συμπεριλαμβανομένου του φύλλου αλουμινίου χαλκού, το θερμικό στρώμα μόνωσης και το υπόστρωμα μετάλλων, η δομή του διαιρεί σε τρία στρώματα:
Στοιχείο | Ικανότητα |
---|---|
Στρώματα | 1-30 |
Παχύτερος χαλκός | 1-6OZ |
Τύπος προϊόντων |
Το HF (υψηλής συχνότητας) & (ραδιοσυχνότητα) ο πίνακας, σύνθετη αντίσταση έλεγξαν τον πίνακα, πίνακας HDI, |
Μάσκα ύλης συγκολλήσεως | Nanya&Taiyo LPI & ματ κόκκινος, πράσινος, κίτρινος, άσπρος, μπλε, μαύρος. |
Υλικό βάσεων | FR4 (Shengyi Κίνα, ITEQ, KB A+, Hz), γεια-TG, FR06, Rogers, Taconic, αργό και ούτω καθεξής |
Τελειωμένη επιφάνεια | Συμβατικό HASL, αμόλυβδο HASL, χρυσός Falsh, ENIG (χρυσός βύθισης) OSP (Entek), κασσίτερος βύθισης, ImmersionSilver, σκληρός χρυσός |
Εκλεκτική επεξεργασία επιφάνειας |
ENIG (χρυσός βύθισης) +OSP, ENIG (χρυσός βύθισης) +Gold δάχτυλο, χρυσό +Gold δάχτυλο λάμψης, |
Τεχνική προδιαγραφή | Ελάχιστα πλάτος/χάσμα γραμμών: 3.5/4mil (τρυπάνι λέιζερ) Ελάχιστο μέγεθος τρυπών: 0.15mm (μηχανικό τρυπάνι)/4mil (τρυπάνι λέιζερ) Ελάχιστο δακτυλιοειδές δαχτυλίδι: 4mil Ανώτατο πάχος χαλκού: 6OZ Ανώτατο μέγεθος παραγωγής: 900×1200mm Πάχος πινάκων: D/S: 0.27.0mm, Multilayers: 0.407.0mm, Ελάχιστη γέφυρα μασκών ύλης συγκολλήσεως: 0.08mm Λόγος διάστασης: 15:1 Σύνδεση της ικανότητας θεωρήσεων: 0.20.8mm |
Ανοχή | Καλυμμένη ανοχή τρυπών: 0.08mm (min±0.05) Μη-καλυμμένη ανοχή τρυπών: 0.05min (min+0/-0.05mm ή +0.05/-0mm) Ανοχή περιλήψεων: 0.15min (min±0.10mm) Λειτουργική δοκιμή: Αντίσταση μόνωσης: 50 ωμ (mormality) Φλούδα από τη δύναμη: 1.4N/mm Θερμική δοκιμή πίεσης: 2650c, 20 δευτερόλεπτα Σκληρότητα μασκών ύλης συγκολλήσεως: 6H Τάση ε-δοκιμής: 500V+15/-0V η δεκαετία του '30 Στρέβλωση και συστροφή: 0,7% (δοκιμή board≤0.3% ημιαγωγών) |
