Πάχος 0.5OZ 1OZ 1.5OZ χαλκού MCPCB των ελαφριών οδηγήσεων αλουμινίου 24v
2pcs
MOQ
large.img.alt
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Yizhuo
Πιστοποίηση: CE,ROHS,UL
Αριθμό μοντέλου: Πίνακας 10 PCB MC
Υψηλό φως:

24v MCPCB των ελαφριών οδηγήσεων

,

1.5OZ MCPCB των οδηγήσεων χαλκού

,

Ντυμένο PCB αργιλίου ODM

Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Vacuum Package + κιβώτιο χαρτοκιβωτίων καλής ποιότητας
Χρόνος παράδοσης: 10-12 ημέρες εργασίας
Όροι πληρωμής: T/T, Western Union
Προδιαγραφές
Πάχος χαλκού: 0.5OZ, 1OZ, 1.5OZ
Υλικό: Υλικό βάσεων αργιλίου
Πάχος πινάκων: 0.8MM, 1.0MM, 2.0MM
Πρότυπα PCB: ΕΠΙ-α-610 d/ipc-ΙΙΙ πρότυπα
Πιστοποίηση: CE,UL,ROHS
Τύπος προμηθευτών: OEM/ODM συνήθεια
Περιγραφή προϊόντων

Πάχος 0.5OZ 1OZ 1.5OZ χαλκού MCPCB των ελαφριών οδηγήσεων αλουμινίου 24v



Αλουμινίου οδηγημένος 24v ελαφρύς PCB κυκλωμάτων φωτισμός PCB πινάκων κυκλωμάτων πινάκων τυπωμένος



Απόδοση PCB βάσεων αργιλίου:


  • Καλύτεροι διασκεδασμός θερμότητας και αγωγιμότητα: Έναντι του συνηθισμένου PCB FR4, το PCB αργιλίου έχει την άριστη απόδοση διασκεδασμού θερμότητας. Παραδείγματος χάριν, το PCB Fr4 με ένα πάχος 1.5mm θα έχει μια θερμική αντίσταση 20-22 βαθμών ανά Watt, ενώ το PCB αργιλίου με ένα βάθος 1.5mm θα έχει μια θερμική αντίσταση 1-2 βαθμών ανά Watt.

  • Δεν υπάρχει κανένα σοβαρό πρόβλημα της θερμικής επέκτασης ή της συστολής: κάθε ουσία έχει το συντελεστή θερμικής επέκτασής της. Το CTE του αργιλίου (22ppm/C) και του χαλκού (18ppm/C) είναι αρκετά στενό. Από την εργασία PCBs αργιλίου καλά από την άποψη του θερμικού διασκεδασμού, δεν έχουν τα αυστηρά ζητήματα επέκτασης ή συστολής. Λειτουργούν εξαίσια και είναι ανθεκτικοί και αξιόπιστοι.

  • Διαστατική σταθερότητα: το αργίλιο PCBs παρουσιάζει τη διαστατική σταθερότητα και σταθερό μέγεθος. Παραδείγματος χάριν, όταν θερμαίνονται από 30-140 βαθμούς, το μέγεθός τους είχε μόνο μια αλλαγή από 2.5%-3.0%.

  • Άλλοι: Το αργίλιο PCBs μπορεί να χρησιμοποιηθεί στην επιφάνεια συσκευών δύναμης τοποθετεί την τεχνολογία. Ισχύουν για τη χρήση στο σχέδιο κυκλωμάτων λόγω της απόδοσής τους από την άποψη της θερμικής επέκτασης του σχεδίου κυκλωμάτων. Βοηθούν να παρατείνουν τη ζωή του προϊόντος στο ράφι προϊόντων και την πυκνότητα ισχύος προϊόντων. Είναι επίσης εξαιρετικά αξιόπιστοι. Μπορούν να βοηθήσουν να συρρικνωθούν το γενικό όγκο του προϊόντος και είναι επίσης μια φτηνότερη επιλογή. Παρουσιάζουν το ηλεκτρομαγνητικό προστατευτικό κάλυμμα και υψηλή διηλεκτρική δύναμη.

PCB Capactity

Υλικό βάσεων

FR-4, 22F, cem-3, cem-1, αργίλιο, HB, 94V0

Στρώματα

1-22 στρώματα

Ανώτατη επιτροπή

1550mm*800mm

Πάχος χαλκού

0.5oz, 1oz, 2oz, 3oz, 4oz

Διηλεκτρικό πάχος

0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm

Πάχος πυρήνων πινάκων

0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm και 3.2mm

Πάχος πινάκων

0.4mm - 4.0mm

Ανοχή πάχους

+/-10%

Κατεργασία αργιλίου

Η διάτρυση, τρύπημα, άλεση, δρομολόγηση, κύβος-που τρυπά με διατρητική μηχανή, διακόπτει την ετικέττα διαθέσιμη

Ελάχιστη τρύπα

0,2 χιλ.

Max που λειτουργεί την τάση

2.5kVDC (0.075mm διηλεκτρικά), 3.75kVDC (0.15mm διηλεκτρικά)

Ελάχιστο πλάτος διαδρομής

0.2mm (8mil)

Ελάχιστη διαδρομή Gap

0.2mm (8mil)

Ελάχιστη πίσσα μαξιλαριών SMD

0.2mm (8mil)

Λήξη επιφάνειας

HASL αμόλυβδο, χρυσός βύθισης, ασήμι βύθισης

Χρώμα μασκών ύλης συγκολλήσεως

Πράσινο, μπλε κ.λπ.

Χρώμα μύθου

Μαύρο, άσπρο κ.λπ.

Ε-δοκιμή

Ναι

Πιστοποιητικό

UL/CUL/ROHS/ISO9001

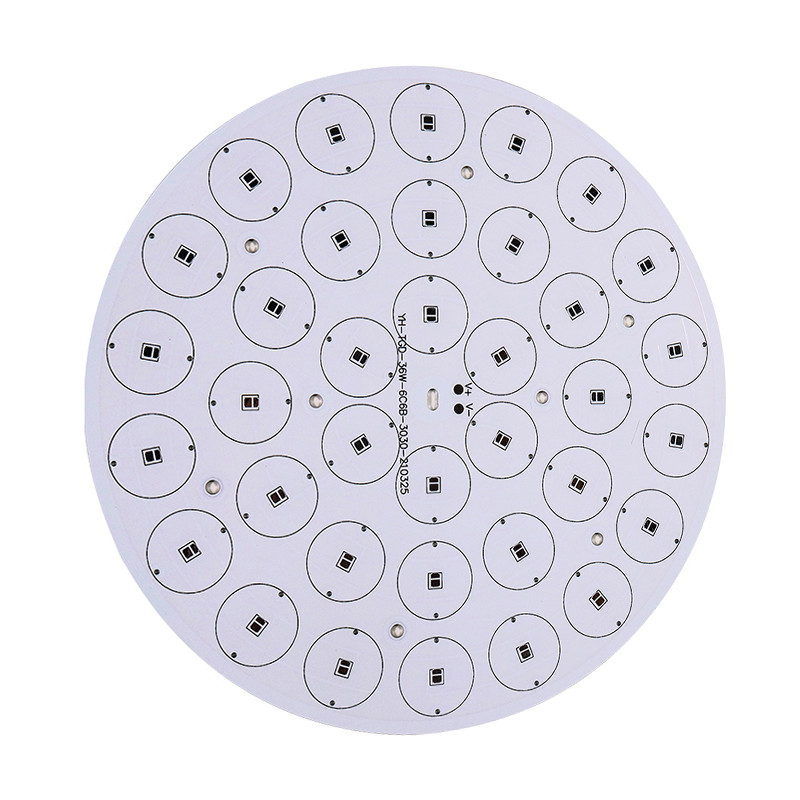

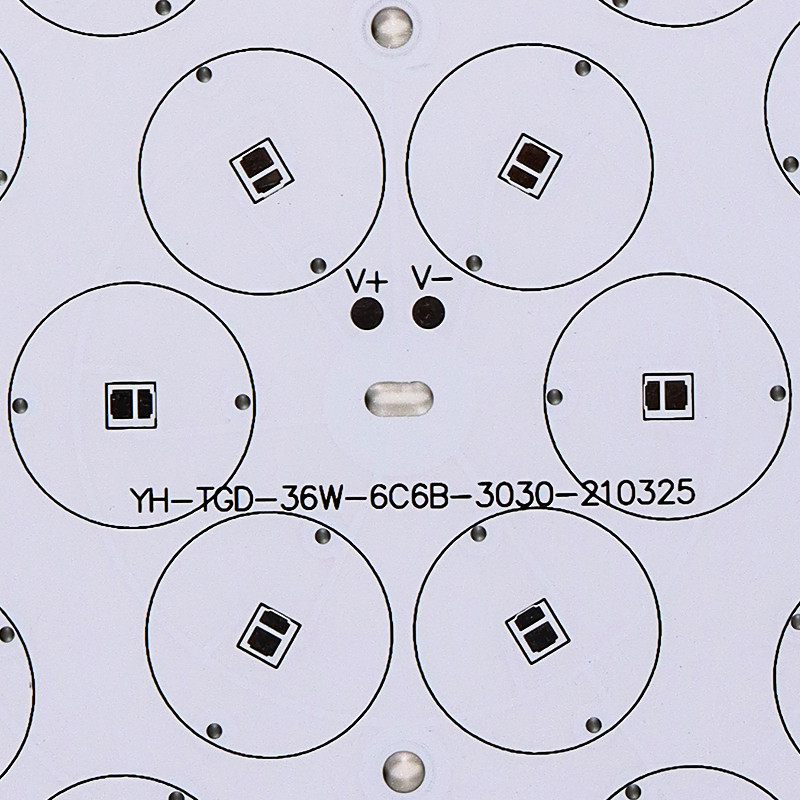

Πάχος 0.5OZ 1OZ 1.5OZ χαλκού MCPCB των ελαφριών οδηγήσεων αλουμινίου 24v 0Πάχος 0.5OZ 1OZ 1.5OZ χαλκού MCPCB των ελαφριών οδηγήσεων αλουμινίου 24v 1





FAQ:



Q1: Πόσο περίπου η ικανότητα ανεφοδιασμού σας;

Α: Για τον πίνακα PCB, πρέπει να προετοιμάσετε τα αρχεία του αρχείου Gerber, πρέπει συμπεριλαμβάνων τα σχήματα RS274X, ODB++, DXF, PCB, PCBDOC κ.λπ. Για PCBA (PCB με τα συγκολλημένα συστατικά), εκτός από το αρχείο για το PCB, πρέπει επίσης να προετοιμάσετε τον κατάλογο BOM (συστατικός κατάλογος), το αρχείο επιλογών και θέσεων (txt σχήμα), την πραγματική εικόνα δειγμάτων ή το τρισδιάστατο αρχείο κ.λπ. έκδοσης PDF.



Q2: Πόσο περίπου τα έξοδα αποστολής;

Α: Τα έξοδα αποστολής καθορίζονται από τον προορισμό, βάρος, που συσκευάζει το μέγεθος των αγαθών. Παρακαλώ μας ενημερώστε εάν μας χρειάζεστε για να σας αναφέρετε τα έξοδα αποστολής.



Q3: Είναι τα αρχεία μου ασφαλή;

Α:  Τα αρχεία σας κρατιούνται στην πλήρη ασφάλεια. Προστατεύουμε την πνευματική ιδιοκτησία για τους πελάτες μας σε ολόκληρη τη διαδικασία. Όλα τα έγγραφα από τους πελάτες δεν μοιράζονται ποτέ με οποιουσδήποτε τρίτους.
