Name: Ανώτατη επιτροπή 1550mm*800mm ηλεκτρονικής MCPCB των οδηγήσεων ODM SMD 5630 cOem
Brand: Yizhuo
SKU: Πίνακας 06 PCB MC

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Βασικές πληροφορίες

Τόπος καταγωγής: Κίνα

Μάρκα: Yizhuo

Πιστοποίηση: UL / CUL / ROHS / ISO9001

Αριθμό μοντέλου: Πίνακας 06 PCB MC

Υψηλό φως:

SMD 5630 ΟΔΉΓΗΣΕ MCPCB

ΟΔΗΓΗΜΕΝΟ ODM MCPCB

COEM 5630 PCB

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Vacuum Package + κιβώτιο χαρτοκιβωτίων καλής ποιότητας

Χρόνος παράδοσης: 10-12 ημέρες εργασίας

Όροι πληρωμής: T/T, Western Union

Προδιαγραφές

στοιχείο: Πίνακας κυκλωμάτων συνήθειας

Υλικό: Υλικό βάσεων αργιλίου

Ανοχή τρυπών: PTH: +/--3mil NPTH: +/--2mil

Πρότυπα PCB: ΕΠΙ-α-610 d/ipc-ΙΙΙ πρότυπα

Μάσκα ύλης συγκολλήσεως: Πράσινος, κίτρινος, μαύρος, άσπρος, κόκκινος, μπλε

Τύπος προμηθευτών: OEM/ODM συνήθεια

Εκθεσιακός χώρος

Περιγραφή προϊόντων

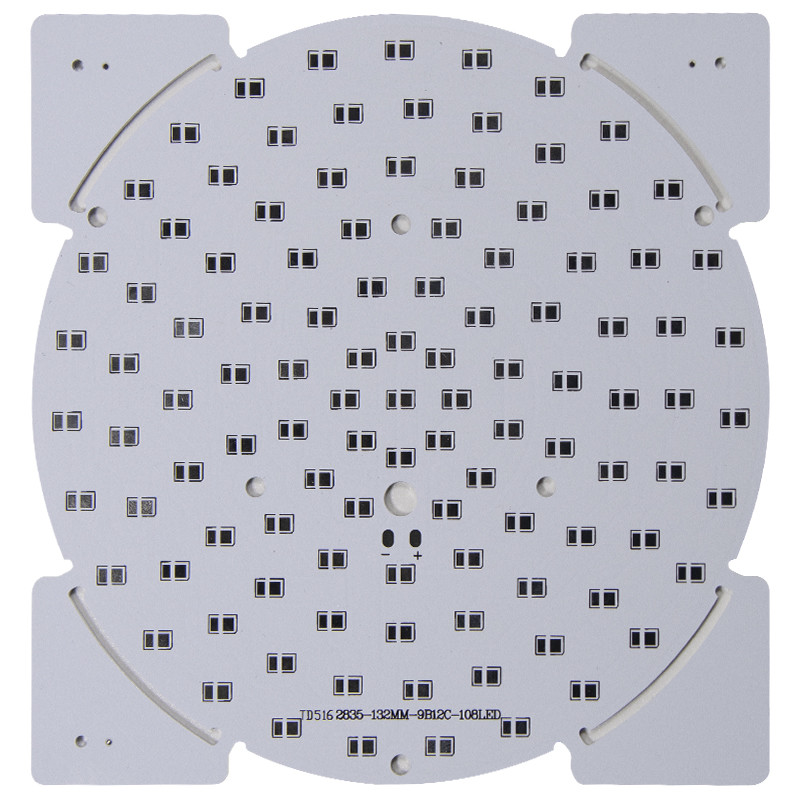

Ανώτατη επιτροπή 1550mm*800mm ηλεκτρονικής MCPCB των οδηγήσεων ODM SMD 5630 cOem

PCB των οδηγήσεων SMD 5630 PCBA των οδηγήσεων πινάκων κυκλωμάτων PCB αργιλίου PCB των οδηγήσεων ηλεκτρονικής

Το PCB αργιλίου είναι ακριβώς όπως ένα κοινό PCB η μόνη διαφορά είναι στο υλικό βάσεων. Το υλικό βάσεων στο αργίλιο PCBs είναι αργίλιο, το οποίο έχει την περισσότερες άριστες ικανότητα διασκεδασμού θερμότητας, τη διάρκεια, και σταθερότητα διάστασης.

Κανονικό PCBs δεν μπορεί να χειριστεί τις υψηλές θερμοκρασίες, και λόγω των υψηλών θερμότητα-διαλύοντας συστατικών, κάμπτουν γρήγορα. Επομένως, είναι απαραίτητο να χρησιμοποιηθεί το PCB αργιλίου όπου ο υψηλής θερμοκρασίας ή διασκεδασμός θερμότητας αναμένεται.

Βασισμένο στο αργίλιο PCBs είναι ένα μοναδικό μέταλλο-βασισμένο στον ντυμένο φύλλο πλαστικού χαλκού. Αυτοί οι τύποι τυπωμένων πινάκων κυκλωμάτων έχουν την καλή θερμική αγωγιμότητα, την ηλεκτρική μόνωση, και την άριστη απόδοση κατεργασίας.

Σύμφωνα με τις διαφορετικά δομές σχεδίου και τα σενάρια εφαρμογής του PCB αργιλίου, υπάρχουν κυρίως ενιαίος-πλαισιωμένα PCB αργιλίου, double-sided PCB aluminm, εύκαμπτο PCB αργιλίου, μικτό PCB αργιλίου, πολυστρωματικό PCB αργιλίου, PCB αργιλίου μέσω-τρυπών, και ούτω καθεξής.

PCB Capactity
Υλικό βάσεων	FR-4, 22F, cem-3, cem-1, αργίλιο, HB, 94V0
Στρώματα	1-22 στρώματα
Ανώτατη επιτροπή	1550mm*800mm
Πάχος χαλκού	0.5oz, 1oz, 2oz, 3oz, 4oz
Διηλεκτρικό πάχος	0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm
Πάχος πυρήνων πινάκων	0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm και 3.2mm
Πάχος πινάκων	0.4mm - 4.0mm
Ανοχή πάχους	+/-10%
Κατεργασία αργιλίου	Η διάτρυση, τρύπημα, άλεση, δρομολόγηση, κύβος-που τρυπά με διατρητική μηχανή, διακόπτει την ετικέττα διαθέσιμη
Ελάχιστη τρύπα	0,2 χιλ.
Max που λειτουργεί την τάση	2.5kVDC (0.075mm διηλεκτρικά), 3.75kVDC (0.15mm διηλεκτρικά)
Ελάχιστο πλάτος διαδρομής	0.2mm (8mil)
Ελάχιστη διαδρομή Gap	0.2mm (8mil)
Ελάχιστη πίσσα μαξιλαριών SMD	0.2mm (8mil)
Λήξη επιφάνειας	HASL αμόλυβδο, χρυσός βύθισης, ασήμι βύθισης
Χρώμα μασκών ύλης συγκολλήσεως	Πράσινο, μπλε κ.λπ.
Χρώμα μύθου	Μαύρο, άσπρο κ.λπ.
Ε-δοκιμή	Ναι
Πιστοποιητικό	UL/CUL/ROHS/ISO9001

Ανώτατη επιτροπή 1550mm*800mm ηλεκτρονικής MCPCB των οδηγήσεων ODM SMD 5630 cOem 0

FAQ:

Q1: Πόσο περίπου η ικανότητα ανεφοδιασμού σας;

Α: Για τον πίνακα PCB, πρέπει να προετοιμάσετε τα αρχεία του αρχείου Gerber, πρέπει συμπεριλαμβάνων τα σχήματα RS274X, ODB++, DXF, PCB, PCBDOC κ.λπ. Για PCBA (PCB με τα συγκολλημένα συστατικά), εκτός από το αρχείο για το PCB, πρέπει επίσης να προετοιμάσετε τον κατάλογο BOM (συστατικός κατάλογος), το αρχείο επιλογών και θέσεων (txt σχήμα), την πραγματική εικόνα δειγμάτων ή το τρισδιάστατο αρχείο κ.λπ. έκδοσης PDF.

Q2: Πόσο περίπου τα έξοδα αποστολής;

Α: Τα έξοδα αποστολής καθορίζονται από τον προορισμό, βάρος, που συσκευάζει το μέγεθος των αγαθών. Παρακαλώ μας ενημερώστε εάν μας χρειάζεστε για να σας αναφέρετε τα έξοδα αποστολής.

Q3: Περιορίζετε MOQ;

Α: Δεν περιορίζουμε οποιοδήποτε MOQ, η ελάχιστη διαταγή που δεχόμαστε είμαστε 1pcs.
