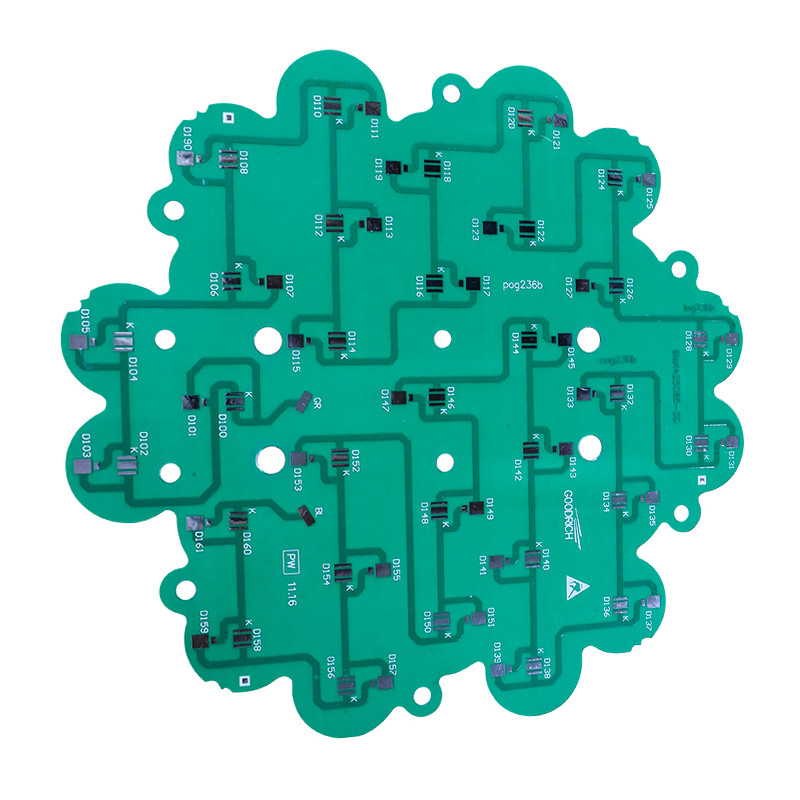

Τυπωμένος πίνακας κυκλωμάτων πινάκων 1layer 2mm PCB βάσεων αργιλίου 2oz
Λεπτομέρειες προϊόντων
Διαμορφώστε το αριθ. | Hmy-808 | Προσαρμοσμένος | Προσαρμοσμένος |
Στρώματα | 1 ~16layers | Προέλευση | Shenzhen, Κίνα |
Υλικό βάσεων | FR4, υψηλό Tg FR4, αλόγονο ελεύθερο, Isola, Rogers, αλουμίνιο | ||
Τελειωμένο πάχος πινάκων | 0.2~3.8mm | Πάχος χαλκού | 0.5oz ~ 6oz |
Λήξη επιφάνειας | HASL, ENIG, OSP, ασήμι βύθισης, ImmersionTin, | Ανώτατο πάχος χρυσής επένδυσης | ίντσα 50 μικροϋπολογιστών |
Χρώμα Silkscreen | Άσπρος, μαύρος, πράσινος, κίτρινος, κόκκινος, μπλε | ||
Ελάχιστο πλάτος ιχνών | 0.075mm (3mil) | Λ. διαστήματος ιχνών | 0.075mm (3mil) |
Τελειωμένο λ. μέγεθος τρυπών | 0.1mm (4mil) για τις τρύπες λέιζερ 0.2mm (8mil) για τις μηχανικές τρύπες | ||
Τελειωμένο ο Max μέγεθος | 600mm*900mm | Ανοχή τρυπών | PTH: ±0.076mm (+/--3mil), NTPH: ±0.05mm (+/--2mil) |
Χρώμα μασκών ύλης συγκολλήσεως | Πράσινος, άσπρος, μαύρος, κόκκινος, κίτρινος, μπλε, ματ - ο Μαύρος, ματ-πράσινο | Έλεγχος σύνθετης αντίστασης | ±10% |
Σκιαγράφηση Punching | Δρομολόγηση, β-ΠΕΡΙΚΟΠΗ, Chamfer, Punching | Ειδικές τρύπες | Οι τυφλές/θαμμένες τρύπες, φρεζάρισαν τις τρύπες |
Πρότυπα αναφοράς | ΕΠΙ-α-600H κατηγορία 2, κατηγορία 3, | Πιστοποιητικό | UL, ISO9001, ROHS.SGS, CQC |
Συσκευασία | Κενό & χαρτοκιβώτιο |
Συσκευασία & παράδοση
Λεπτομέρειες συσκευασίας: Κιβώτιο χαρτοκιβωτίων με την κενή αντιστατική εσωτερική παράδοση τσαντών.
Χρόνος παράδοσης: 2 έως 15 ημέρες μετά από την κατάθεση
FAQ
Q1: Πώς σιγουρεύεστε της ποιότητας;
•: Το προϊόν μας είναι όλο 100% που εξετάζεται συμπεριλαμβανομένης της δοκιμής ελέγχων πετάγματος (για το δείγμα), της ε-δοκιμής (μάζα) ή AOI.
Q2.What do Ι ανάγκη να προσφέρει για την παραγωγή;
•Ποσότητα, αρχείο Gerber, και τεχνικές απαιτήσεις (το υλικό, επιφάνεια τελειώνει την επεξεργασία, το πάχος χαλκού, το πάχος πινάκων,…)
Q3. Ποιες μορφές αρχείου δέχεστε για την παραγωγή;
•Αρχείο Gerber: CAM350 RS274X
•Αρχείο PCB: Protel 99SE
Q4.Are το χρηματοκιβώτιο αρχείων PCB μου όταν τους υποβάλλω σε σας για την κατασκευή;
•Σεβόμαστε τα πνευματικά δικαιώματα του πελάτη και δεν θα κατασκευάσουμε ποτέ το PCB για κάποιο άλλο με τα αρχεία σας εκτός αν λαμβάνουμε γραπτός. Άδεια από σας, ούτε θα μοιραστούμε αυτά τα αρχεία με οποιαδήποτε άλλαδήποτε 3$α κόμματα.
Q5: Ποια είναι η ελάχιστη ποσότητα διαταγής σας;
• MOQ μας είναι PC 1.
