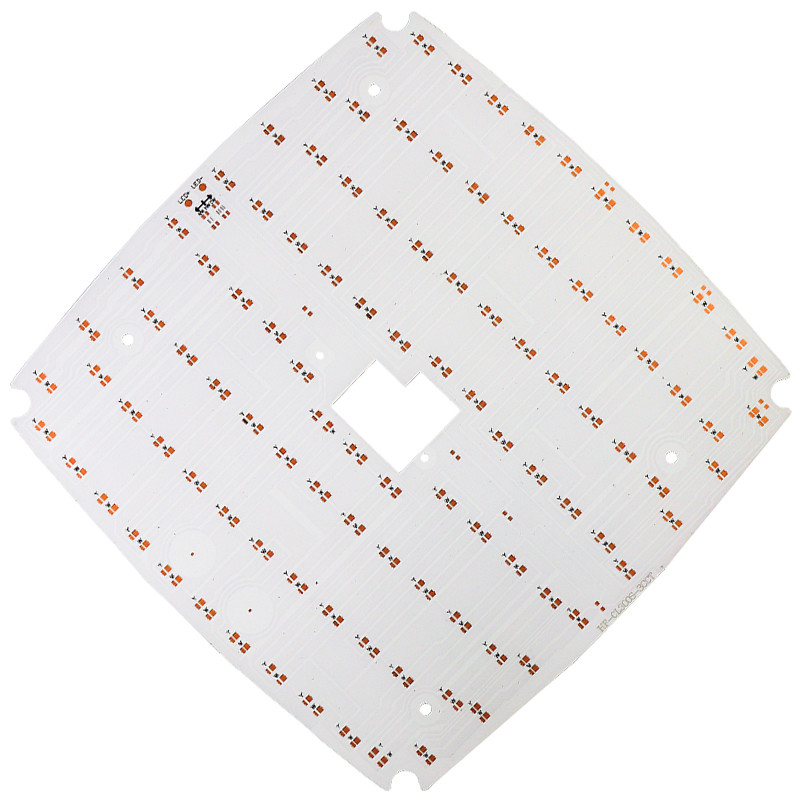

2OZ ελαφρύ PCB των οδηγήσεων χαλκού
Χρυσός καλυμμένος 2oz βάσεων αργιλίου τυπωμένος χαλκός πίνακας κυκλωμάτων PCB
Παραγάγαμε τη συνήθεια PCBs όπως κατωτέρω:
Ενιαίος-πλαισιωμένο PCB, double-sided PCB, 4 στρώματα PCB, και πολυστρωματικό PCB.
Εφαρμογές
Φθορισμού πιάτο αργιλίου
Πιάτο αργιλίου φωτεινών σηματοδοτών
Πιάτο αργιλίου βολβών
Απλό ελαφρύ πιάτο αργιλίου
Πιάτο αργιλίου επικέντρων
Πιάτο ανώτατου αργιλίου
Πιάτο αργιλίου ΣΠΑΔΙΚΩΝ
Ειδικότητα: Υποστρώματα χαλκού, σίδηρος baseboard
Παράμετροι διαδικασίας | |
Περιεχόμενο | Ικανότητα |
Ταξινόμηση πινάκων | Αργίλιο baseboard, χαλκός baseboard, σίδηρος baseboard, |
Υλικό | Εισαγόμενο αργίλιο, εισαγόμενος χαλκός, |
Επεξεργασία επιφάνειας | HASL, χημικός κασσίτερος, ENIG (ΧΡΥΣΌΣ βύθισης), OSP, IMT, καλύπτοντας ασήμι |
Στρώμα | Ενιαίος-πλαισιωμένος, double-sided, και 4 στρώματα |
Μεγάλου μεγέθους. μέγεθος πινάκων | 1200mmX480mm |
Ελάχιστο μέγεθος πινάκων | 5mmX5mm |
Πλάτος/διάστημα γραμμών | 0.1mm/0.1mm |
Στρέβλωση και συστροφή | <> |
Πάχος πινάκων | 0.3mm4.5mm |
Πάχος φύλλων αλουμινίου χαλκού | 35um/70um/105um/140um |
Ανοχή περιλήψεων | CNC που καθοδηγεί: +/--0.1mm, Punching: +/--0.1mm |
Β-ΠΕΡΙΚΟΠΗ εγγραφή | +/--0.15mm |
Πάχος χαλκού τοίχων τρυπών | 20um-25um |
Ελάχιστη εγγραφή της θέσης τρυπών | +/--3mil (+/--0.76mm) |
Ελάχιστη punching τρύπα | 1.0mm (πάχος πινάκων κάτω από 1.0mm.) |
Ελάχιστη Punching τετραγωνική αυλάκωση | (Πάχος πινάκων κάτω από 1.0mm, 1.0mmX1.0mm) |
Εγγραφή του τυπωμένου κυκλώματος | +/--0.076mm |
Min.drill διάμετρος τρυπών | 0.6mm |
Το πάχος της επεξεργασίας επιφάνειας | Χρυσός επένδυσης: (Ni4um-6um, Au 0.1um-0.5um), |
Β-ΠΕΡΙΚΟΠΗ ανοχή βαθμού | +/5 (βαθμός) |
Β-ΠΕΡΙΚΟΠΗ πάχος πινάκων | 0.6mm3.2mm |
Ελάχιστο πλάτος μύθου | 0.15mm |
Ύλης συγκολλήσεως λεπτό ανοίγματος μασκών | 0.1mm |
Επισκοπήσεις προϊόντων
Προσφέρουμε αυτήν την περίοδο μια ευρεία σειρά των πυκνωτών, LEDs, των τακτοποιώντας ποτενσιόμετρων κεραμομετάλλων, PCBs, των ημιαγωγών, των κρυσταλλολυχνιών, Varistors οξειδίων ψευδάργυρου, των διακοπτών, και των αντιστατών.
