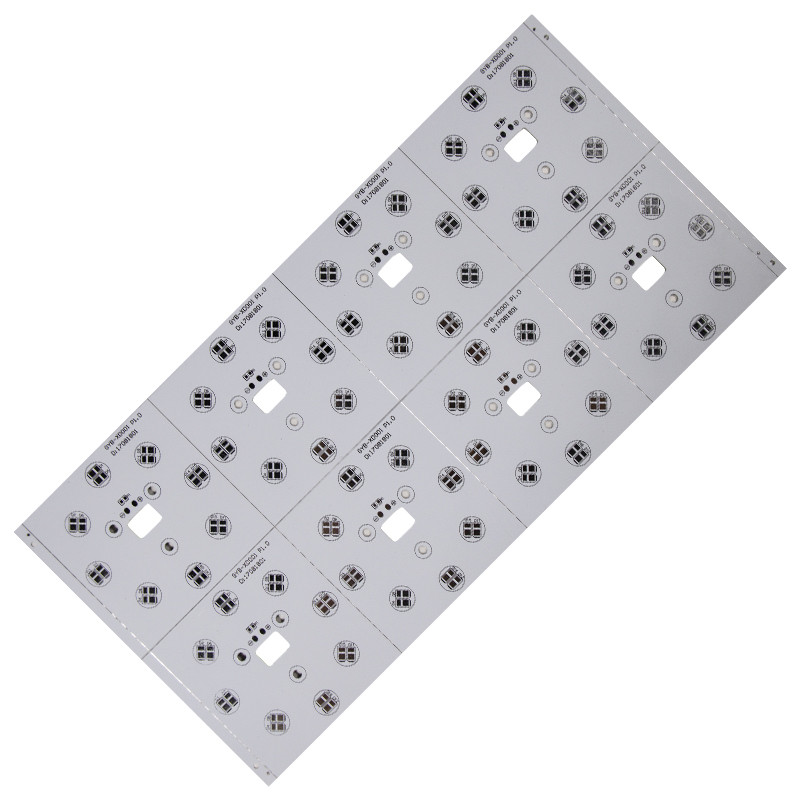

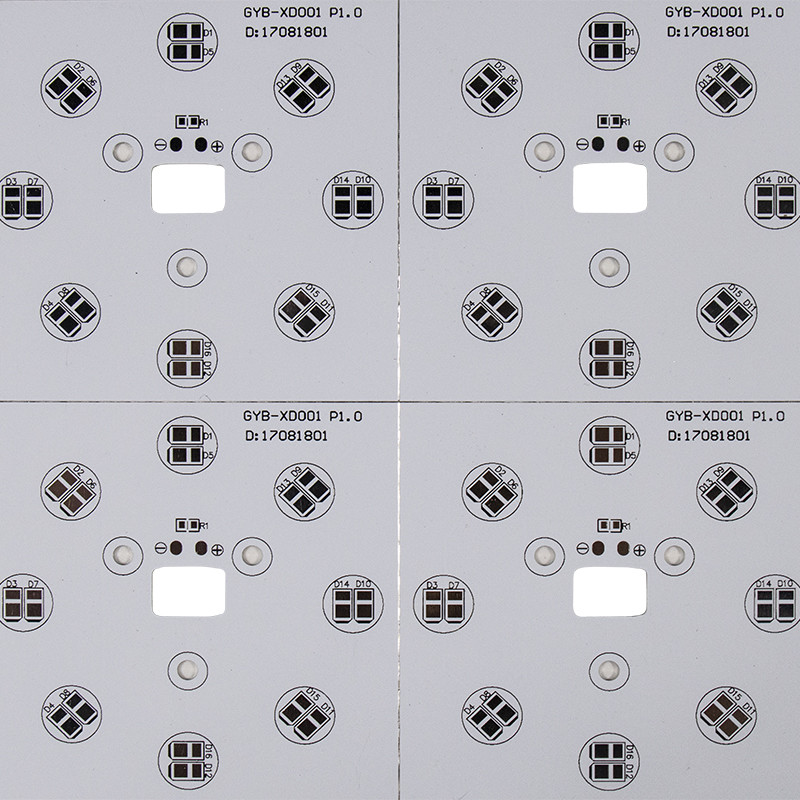

Ελαφρύ πάχος συνελεύσεων πινάκων κυκλωμάτων των οδηγήσεων SMD 94v0 0.4mm 4.0mm
Το PCB αλουμινίου συνήθειας οδήγησε το οδηγημένο pcba cOem πινάκων PCB φωτισμού 94v0 smd
Τύποι των PCB αργιλίου:
Υπάρχουν διάφοροι τύποι αργιλίων PCBs που χρησιμοποιούνται σε πολλές εφαρμογές βασισμένες στην κατασκευή και το σχέδιό τους. Εντούτοις, ο κύριος σκοπός όλου του αργιλίου PCBs είναι σχεδόν ο ίδιος παρέχοντας τις λύσεις διασκεδασμού θερμότητας για την ανάμειξη εφαρμογών υψηλής θερμοκρασίας. Παρακάτω είναι οι κύριοι τύποι αργιλίων PCBs.
1. Υβριδικό PCB αργιλίου
Στην υβριδική κατασκευή αργιλίου, το μη-θερμικό υλικό υποβάλλεται σε επεξεργασία και καθαρίζεται χωριστά προτού να εφαρμοστεί στα θερμικά υλικά με μια βάση αργιλίου.
Η περισσότερη κοινή πρακτική αναπτύσσει 2 στρώματα ή 4 στρώματα δομών που περιλαμβάνουν από το υλικό FR4 κανονικά.
Ένα μη-θερμικό υλικό που συνδέεται με το θερμικό υλικό και τη βάση αργιλίου παρέχει την ακαμψία και τις βοήθειες στο διασκεδασμό της θερμότητας.
Αυτή η μη-θερμική σύνδεση προτιμάται πέρα από τη χρησιμοποίηση όλων των θερμικών υλικών επειδή χαρακτηρίζει το λιγότερο κόστος και καλύπτει την αποδοτική θερμική αγωγιμότητα πέρα από τα κανονικά προϊόντα FR4.
Κανένα heatsinks ή βήμα συνελεύσεων δεν απαιτείται για την ανάπτυξη αυτού του προϊόντος.
Τα τμήματα μέσω-τρυπών μπορούν να ρυθμιστούν εύκολα χρησιμοποιώντας τα συστατικά παράθυρα στη βάση αργιλίου.
Αυτό βοηθά στη διάβαση των καλωδίων και των συνδετήρων μέσω του υποστρώματος. Επίσης, η σφραγίδα που δημιουργείται από τη λωρίδα ύλης συγκολλήσεως εξαλείφει την ανάγκη για τους δαπανηρούς προσαρμοστές.
2. Το πολυστρωματικό αργίλιο PCBs είναι πολύ κοινό στα προϊόντα παροχής ηλεκτρικού ρεύματος και έρχεται με τα πολλαπλάσια στρώματα των θερμικά αγώγιμων διηλεκτρικών.
Αυτά τα υλικά είναι πολύ χρήσιμα όταν συνδυάζονται με ένα ή περισσότερα στρώματα των στοιχείων κυκλώματος στα οποία θερμικά αγώγιμος διηλεκτρικός θάβεται μεταξύ των στρωμάτων με τη βοήθεια των τυφλών vias που ενεργούν επίσης ως σήμα ή θερμικά vias.
Η Single-layer κατασκευή αυτών των σχεδίων δεν είναι πολύ αποτελεσματική, εντούτοις, όταν έρχονται με τα πιό σύνθετα σχέδια που παρέχουν μια ιδανική λύση για πολλές εφαρμογές που περιλαμβάνουν το διασκεδασμό θερμότητας.
3. PCB αργιλίου μέσω-τρυπών
Όταν τις περισσότερες σύνθετες κατασκευές, ένα ενιαίο στρώμα του αργιλίου επιχωματώνεται και προ-τρυπιέται με τρυπάνι με πρίν εφαρμόζει την ελασματοποίηση, που διαμορφώνει έναν πυρήνα των πολυστρωματικών κατασκευών.
Τα θερμικά συνδέοντας υλικά χρησιμοποιούνται έπειτα για να τοποθετήσουν τα θερμικά υλικά και στις δύο πλευρές του αργιλίου σε στρώματα.
Μόλις γίνει η ελασματοποίηση, η διάτρυση εφαρμόζεται στη συνέλευση.
Προκειμένου να διατηρηθεί η κατάλληλη ηλεκτρική μόνωση, καλυμμένη μέσω των τρυπών που δημιουργούνται ως αποτέλεσμα της διάτρησης πρέπει να περάσει μέσω των εκκαθαρίσεων αργιλίου.
Στοιχείο PCB |
Ικανότητα κατασκευής |
Πάχος χαλκού |
0.5oz, 1oz, 2oz, 3oz και 4 oz |
Διηλεκτρικό πάχος (στο υπόστρωμα) |
0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm και 3.2mm |
Τελειωμένο πάχος πινάκων |
0.4mm 4.0mm |
Ανοχή πάχους |
+/-10% |
Κατεργασία αργιλίου |
Η διάτρυση, τρύπημα, άλεση, δρομολόγηση, κύβος-που τρυπά με διατρητική μηχανή, διακόπτει την ετικέττα διαθέσιμη |
Τα λεπτά τελειώνουν το μέγεθος τρυπών |
0.25mm |
Max.working τάση |
2.5kVDC (0.075mm διηλεκτρικά), 3.75kVDC (0.15mm διηλεκτρικά) |
Min.Track πλάτος |
0.2mm (8mils) |
Min.Track χάσμα |
0.2mm (8mils) |
Ελάχιστη πίσσα μαξιλαριών SMD |
0.2mm (8mils) |
Λήξη επιφάνειας |
HASL, HASL αμόλυβδο, χρυσός βύθισης, χρυσός λάμψης, OSP |
Χρώμα Soldermask |
Άσπρος, μαύρος, άλλοι διαθέσιμοι |
Χρώμα μύθου |
Μαύρος, άσπρος, άλλοι διαθέσιμοι |
Etest |
ΝΑΙ |
RohsL |
ΝΑΙ |
FAQ:
Q1: Πώς μπορώ να πάρω ένα δείγμα για να ελέγξω την ποιότητά σας;
Α: Μετά από την επιβεβαίωση τιμών, μπορείτε να τοποθετήσετε τις διαταγές για τα δείγματα για τη δοκιμή και την αξιολόγησή σας.
Q2: Τι γίνεται με την ημερομηνία μεταφορών και παράδοσης;
Α: Κανονικά, χρησιμοποιούμε διεθνή σαφή (όπως, Fedex, DHL, TNT) για να παραδώσουμε τα δείγματα και τις μικρές διαταγές όγκου. Για τη μεγάλη μαζική διαταγή, μπορούμε να τακτοποιήσουμε τη ναυτιλία θαλασσίως.
