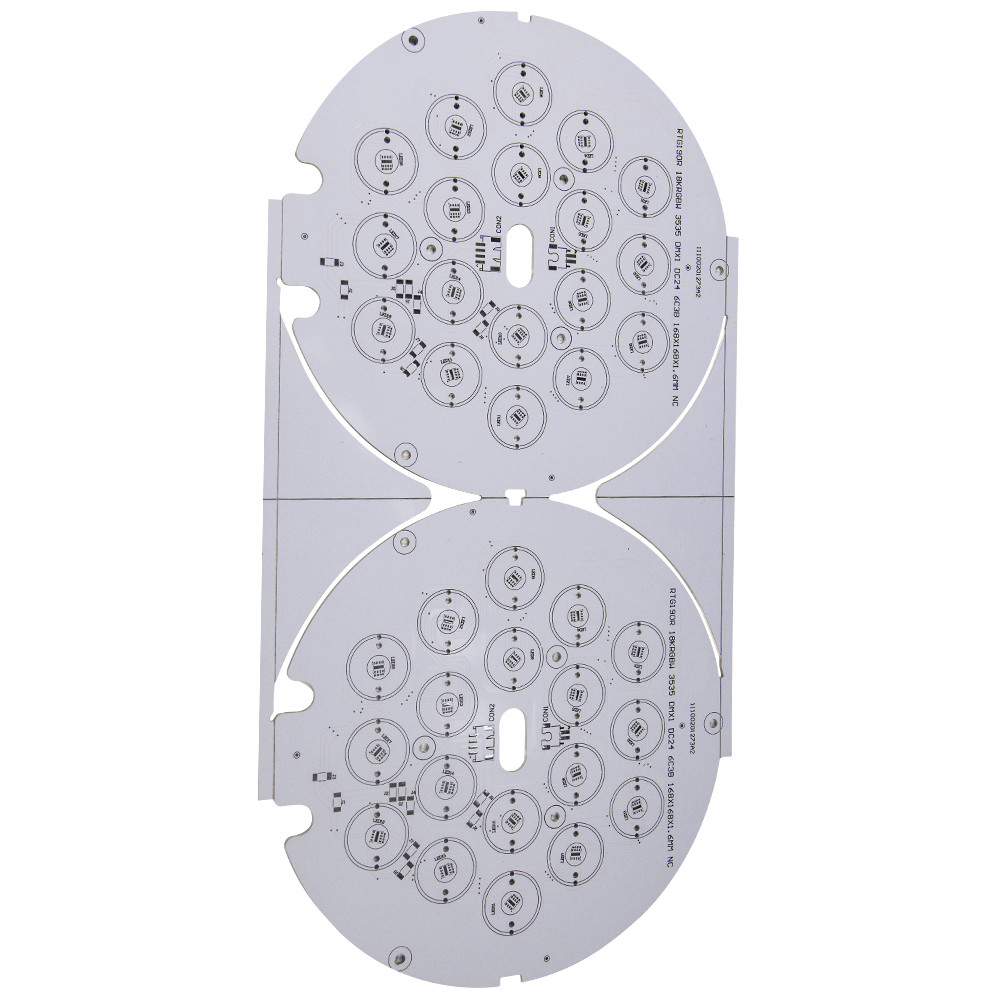

Πάχος 1.6mm βάση αργιλίου πινάκων κυκλωμάτων των οδηγήσεων συνήθειας 2.0mm
Προσαρμοσμένη κατασκευή PCB των οδηγήσεων PCB βολβών των οδηγήσεων αργιλίου PCB οδηγήσεων πίνακας
Σωρός PCB αλουμινίου επάνω στις λεπτομέρειες:
1. Ο χαλκός PCB αλουμινίου επισημαίνει το στρώμα
Το στρώμα κυκλωμάτων χαλκού (ίχνη) χαράζεται για να διαμορφώσει το τυπωμένο κύκλωμα, έναντι του υλικού FR4,
Το PCB αλουμινίου μπορεί να αντέξει το υψηλότερο ηλεκτρικό ρεύμα όταν ίδιο παχύ στρώμα κυκλωμάτων και ίδιο πλάτος ιχνών.
2. Στρώμα PCB Dielectic αλουμινίου
Το dielectic στρώμα είναι η βασική τεχνολογία του PCB αλουμινίου, το οποίο χρησιμεύει κυρίως ως η λειτουργία της προσκόλλησης, της μόνωσης και της διεξαγωγής θερμότητας.
Όσο καλύτερη η θερμική αγωγιμότητα της μόνωσης είναι, τόσο πιό γρήγορα τα συστατικά διαδίδουν τη θερμότητα όταν λειτουργούν, το οποίο μπορεί να πραγματοποιήσει το σκοπό όπως τη βελτίωση της φόρτωσης δύναμης των ενοτήτων, μείωση του όγκου, επέκταση του κύκλου ζωής και να αυξήσει τη δύναμη παραγωγής.
3. Στρώμα υποστρωμάτων μετάλλων PCB αλουμινίου
Συνήθως, εξετάζοντας το κόστος και το τεχνικό χαρακτηριστικό, το αλουμίνιο είναι η ιδανική επιλογή. Τα διαθέσιμα πιάτα αργιλίου είναι 6061,5052,1060 κ.λπ.
Εάν υπάρχει μια υψηλότερη απόδοση μεταφοράς θερμότητας, μηχανικές ιδιότητες, ηλεκτρικές ιδιότητες και άλλες ειδικές απαιτήσεις απόδοσης, ο χαλκός, το πιάτο ανοξείδωτου, το πιάτο σιδήρου, το πιάτο χάλυβα πυριτίου, κ.λπ. μπορούν επίσης να χρησιμοποιηθούν.
Στοιχείο |
Ικανότητα τεχνών |
Στρώμα |
1-8Layers |
Υλικό βάσεων για το PCB |
FR4, cem-1, 22F, αλουμίνιο, υψηλό αλόγονο-ελεύθερο υλικό συχνότητας ROGERS Tg υλικό, υψηλό |
Πάχος |
0.62.4mm |
Πάχος χαλκού |
0.5-2OZ |
Επεξεργασία επιφάνειας |
HASL (κασσίτερος-μόλυβδος ελεύθερος), ENIG (χρυσός βύθισης), ασημένια, χρυσή επένδυση βύθισης (χρυσός λάμψης), OSP, κ.λπ. |
Soldermask |
Πράσινο, άσπρο, κόκκινο, κίτρινο, μαύρο, μπλε, διαφανές κ.λπ. |
Min.line πλάτος |
0.15mm |
Min.line διάστημα |
0.15mm |
Min.hole μέγεθος |
0.25mm |
Ε-δοκιμή |
Ε-δοκιμή 100% (υψηλή τάση που εξετάζει) Δοκιμή ελέγχων πετάγματος |
Πιστοποιητικό |
SGS.UL. ROHS, CQC. ISO9001: 2015 |
MOQ |
5pcs |
Εφαρμόσιμος |
Φως οδηγήσεων, κλιματιστικό μηχάνημα, ηλεκτρικό equipent, ταίριασμα πλυσίματος |
Εφαρμογές του PCB αργιλίου:
Γενικές εφαρμογές φωτισμού (φωτεινός σηματοδότης, φακός, επίκεντρο, κ.λπ.)
Πίσω ελαφριές εφαρμογές μονάδων
Εφαρμογές των αυτοκίνητων οδηγήσεων συστημάτων
Μετατροπείς δύναμης: τηλεπικοινωνίες, ρυθμιστής υψηλής τάσης, παροχές ηλεκτρικού ρεύματος
Εφαρμογές ελέγχου υβριδίων/ηλεκτρικών κινητήρων
Αυτοκίνητο
FAQ:
Q: Έχετε οποιοδήποτε MOQ Limited;
Α: Εμείς havent που περιορίζεται καθόλου για MOQ. Το δείγμα και η μαζική παραγωγή όλα μπορούν να υποστηρίξουν.
Q: Πόσο περίπου η ικανότητα ανεφοδιασμού σας;
Α: Η ικανότητα ανεφοδιασμού μας είναι sqm κατά το 2000 κάθε μέρα. όπου διαδικασίες μας Ε&Α 25 000 sqm οικοδεσποτών εργοστασίων διαστημικές, μάρκετινγκ, διοικητικών μεριμνών και προμήθειας.
Q: Πώς μπορώ να πάρω ένα δείγμα για να ελέγξω την ποιότητά σας;
Α: Μετά από την επιβεβαίωση τιμών, μπορείτε να τοποθετήσετε τις διαταγές για τα δείγματα για τη δοκιμή και την αξιολόγησή σας.
