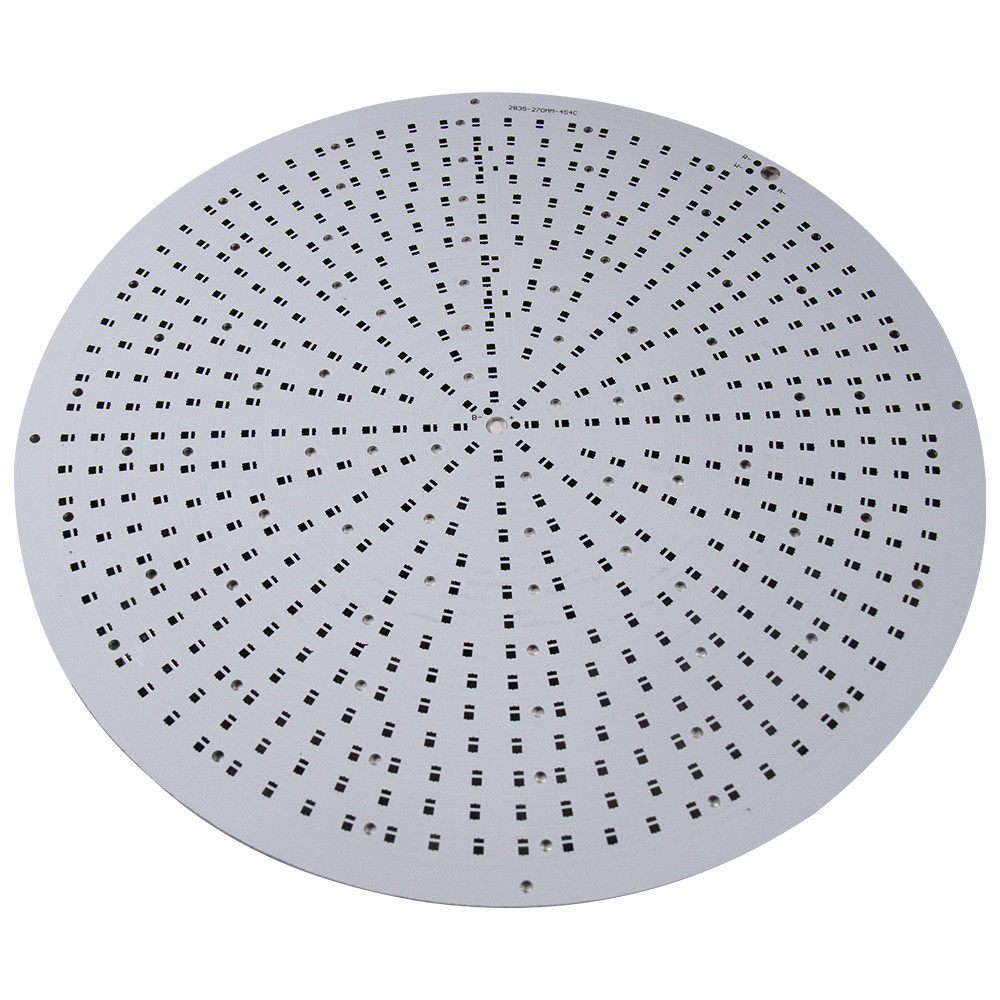

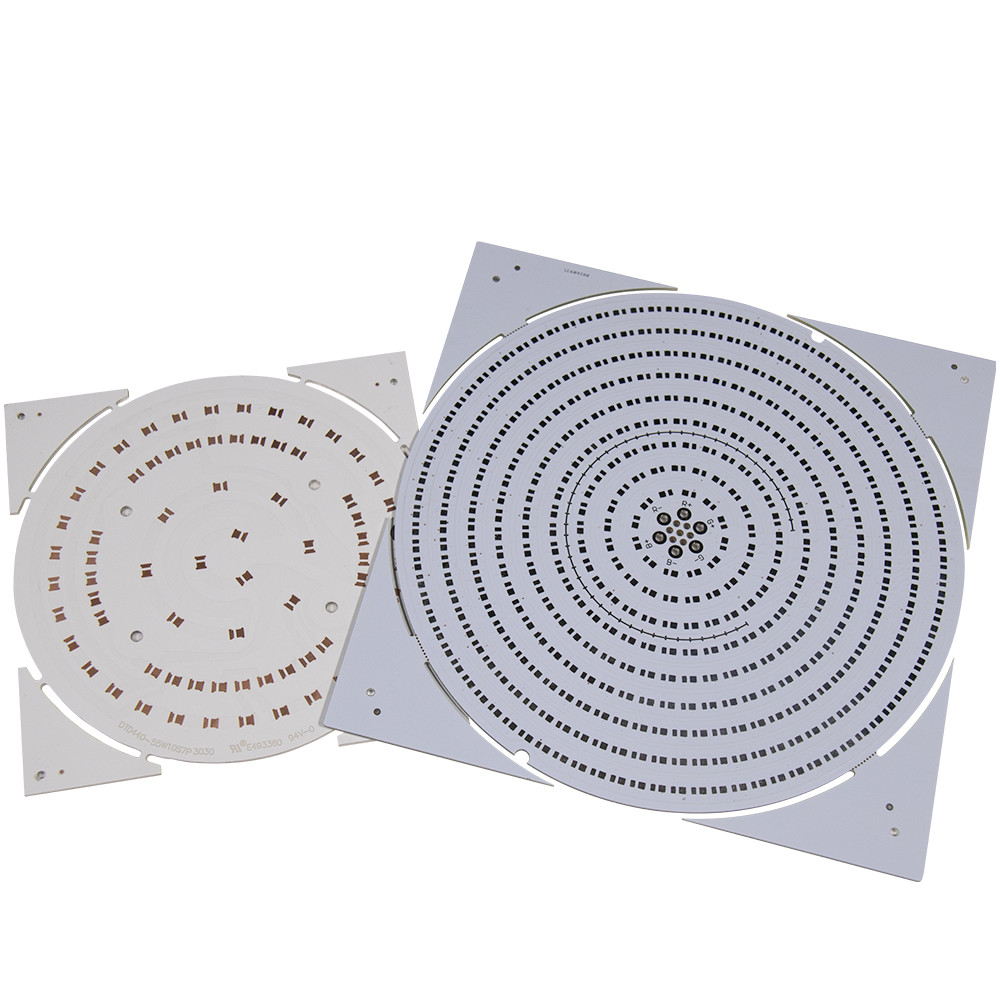

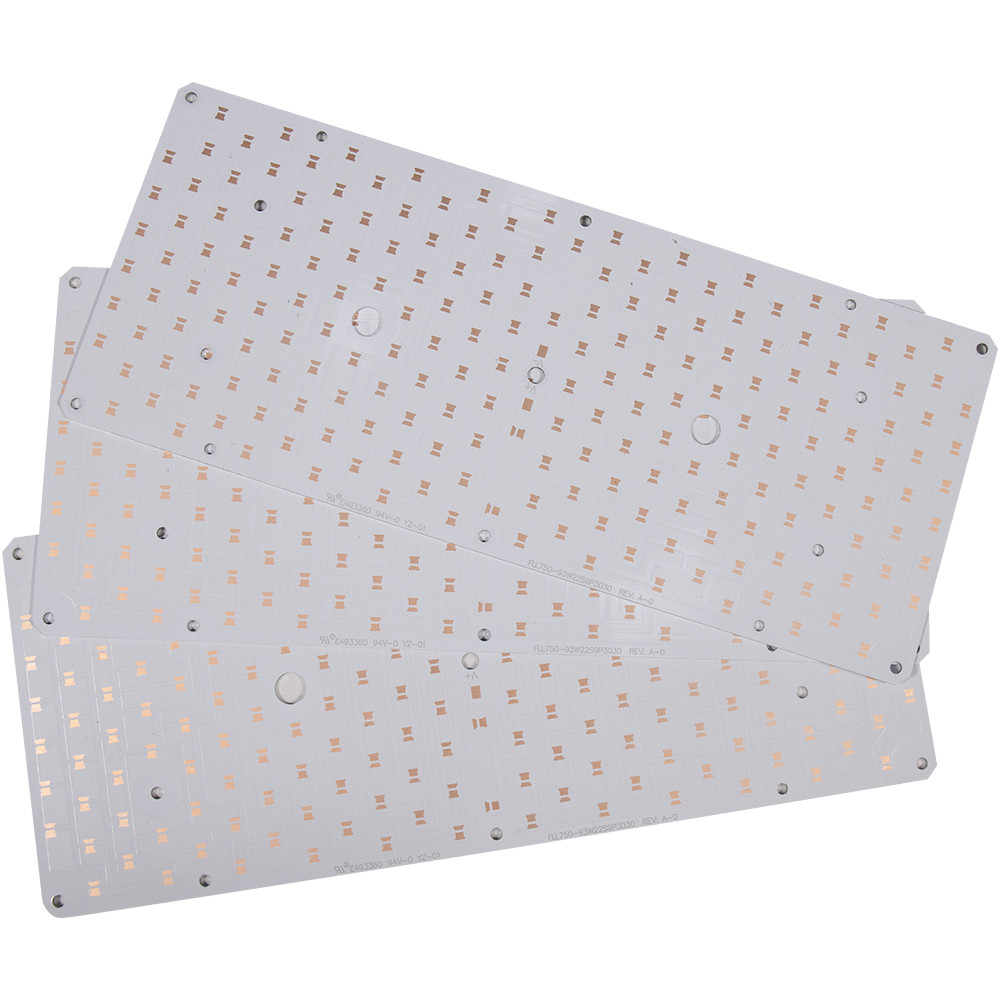

Ενιαίος-πλαισιωμένο PCB βάσεων χαλκού PCB αλουμινίου οδηγημένο 94vo για το φωτισμό
Αμόλυβδη HASL FinishingCustom ενιαία πλαισιωμένη 94V0 βάσεων χαλκού συνήθειας ενιαία πλαισιωμένη 94V0 αμόλυβδη HASL βάσεων χαλκού PCB λήξη PCB
Υλικό υποστρωμάτων | Αργίλιο |
Πάχος πινάκων | 0.6- 3.0mm |
Πάχος φύλλων αλουμινίου χαλκού | 0.5oz- 6oz |
Επεξεργασία επιφάνειας | HAL/OSP/Immersion χρυσή επένδυση/χρυσό Sn επένδυσης/βύθισης Plating/Sn |
Θερμική αγωγιμότητα | 1.0- 3.0W/m.k |
Τάση διακοπής | 2-4.5KV |
Combustibility | 94V0 |
Υπηρεσίες | OEM&ODM |
Πρότυπα | UL&ROHS |
Απόδοση PCB αργιλίου:
1. Διασκεδασμός θερμότητας
Έναντι κανονικού FR4 PCBs, το αργίλιο PCBs αποδίδει καλύτερα και γρηγορότερα στο διασκεδασμό θερμότητας. Πάρτε το PCB FR4 και το PCB αργιλίου με το ίδιο πάχος 1.5mm για παράδειγμα. FR4 PCBs έχει μια θερμική αντίσταση από 20°C/W σε 22°C/W ενώ το αργίλιο PCBs το έχει από 1°C/W σε 2°C/W, το οποίο αποδεικνύει το χαρακτηριστικό γνώρισμα πάλι.
2. Θερμική επέκταση
Η θερμική επέκταση και η συστολή είναι κοινές ιδιότητες των ουσιών αλλά έχουν τους διαφορετικούς συντελεστές. Λόγω της τελειότητας στο διασκεδασμό θερμότητας του αργιλίου PCBs, τα προβλήματα στη θερμική επέκταση και τη συστολή στην επιφάνεια πινάκων θα περιοριστούν σημαντικά για να αυξήσουν τη διάρκεια και την αξιοπιστία του ολόκληρων εξοπλισμού και των ηλεκτρονικών συσκευών. Αυτό το είδος πλεονεκτημάτων μπορεί να είναι ιδιαίτερα κατάλληλο για τη θερμική επέκταση και τα προβλήματα διακένωσης της επιφάνειας τοποθετούν την τεχνολογία (SMT).
3. Διαστατική σταθερότητα
Το αργίλιο PCBs έχει τις σημαντικά σταθερές διαστάσεις. Οι διαστάσεις τους θα αλλάξουν μόνο περίπου 2,5% έως 3,0% όταν θερμαίνονται από 30 ℃ σε 140 ℃ ή ακόμα και 150 ℃.
4. Άλλη απόδοση
a. Δυνατότητα εφαρμογής στη συσκευή SMT δύναμης.
b. Αποτελεσματική θερμική επέκταση του σχεδίου κυκλωμάτων.
c. Χρήσιμος να μειώσει τη λειτουργούσα θερμοκρασία, βελτιώστε την πυκνότητα ισχύος προϊόντων και την αξιοπιστία, και επεκτείνετε τη ζωή του προϊόντος στο ράφι των προϊόντων.
d. Χρήσιμος να μειώσει το μέγεθος των δαπανών προϊόντων, υλικού και συνελεύσεων.
e. Εύκολη αντικατάσταση των εύθραυστων κεραμικών υποστρωμάτων με την καλύτερη απόδοση μόνωσης και τη μηχανική διάρκεια.
Γιατί μας επιλέξτε;
Επαγγελματική ομάδα επεξεργασίας PCB - όλοι οι μηχανικοί έχουν την εμπειρία των ετών στον τομέα κατασκευής PCB
Προηγμένος εξοπλισμός και επιθεώρησης & δοκιμής υψηλής ακρίβειας εργαλεία
Τοπ πρώτες ύλες συμπεριλαμβανομένου CCL (ντυμένη ελασματοποίηση χαλκού), της χημείας, και του μελανιού μασκών ύλης συγκολλήσεως & του μελανιού μύθου
Ειδικευμένοι χειριστές με την καλή εντολή όλου του CCPs (κρίσιμα σημεία ελέγχου)
Το πλήρες σύνολο επιφάνειας τελειώνει τον εξοπλισμό μπορεί να κάνει ENIG, ασήμι βύθισης, κασσίτερος βύθισης, OSP, HASL (αμόλυβδο), καλύπτοντας το χρυσό και καλύπτοντας ασήμι χωρίς μεταφορά του κινδύνου.
Τυπωμένες εξέχουσα θέση ικανότητες διαδικασίας παραγωγής πινάκων κυκλωμάτων
Ο ανώτατος λόγος διάστασης φθάνει σε 10: 1
Το ανώτατο βάρος χαλκού στη διπλή επιφάνεια PCB μπορεί να φθάσει σε 6OZ
Το πάχος της μάσκας ύλης συγκολλήσεως μπορεί να ελέγξει σε 50μm
Η ελάχιστη αξία ελέγχου σύνθετης αντίστασης είναι 50ohm +/- 5%
Η ελάχιστη τρυπώντας με τρυπάνι διάμετρος 0.2mm NC και η ελάχιστη τρυπώντας διάμετρος λέιζερ είναι 0.1mm
Η κατασκευή πινάκων κυκλωμάτων αυστηρά σύμφωνα με τα πρότυπα ΕΠΙ και σιγουρεύεται 100% κατάλληλο
Αυστηρά εκτελέστε τη διαδικασία PDCA (κύκλος δράσης σχέδιο--ελέγχου), και βελτιώστε συνεχώς την απόδοση προϊόντων
Κύρια σημαντική επιχείρηση της ενέργειας - αποταμίευση και προστασία του περιβάλλοντος
