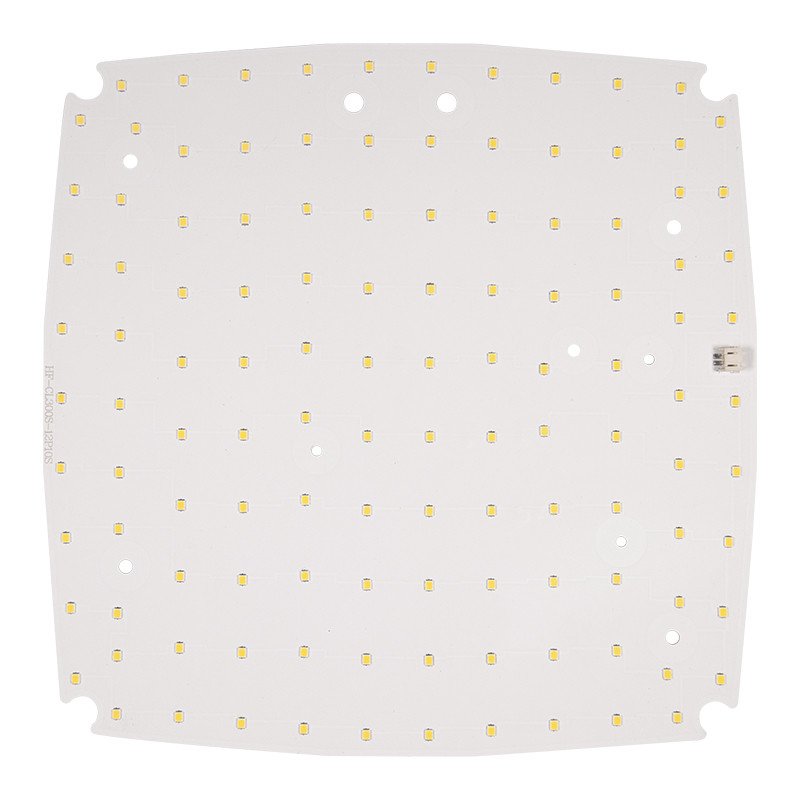

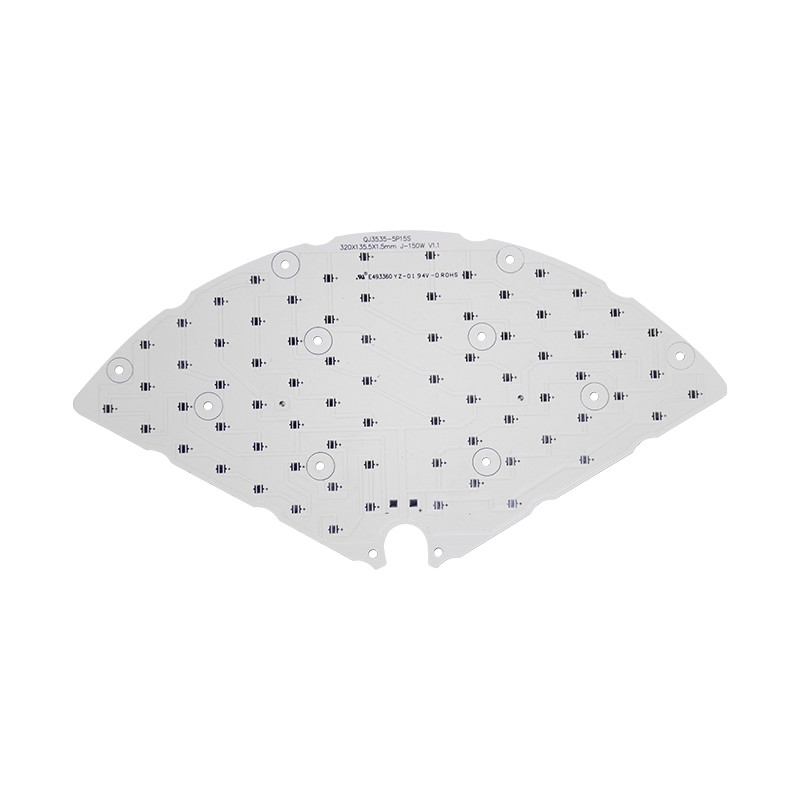

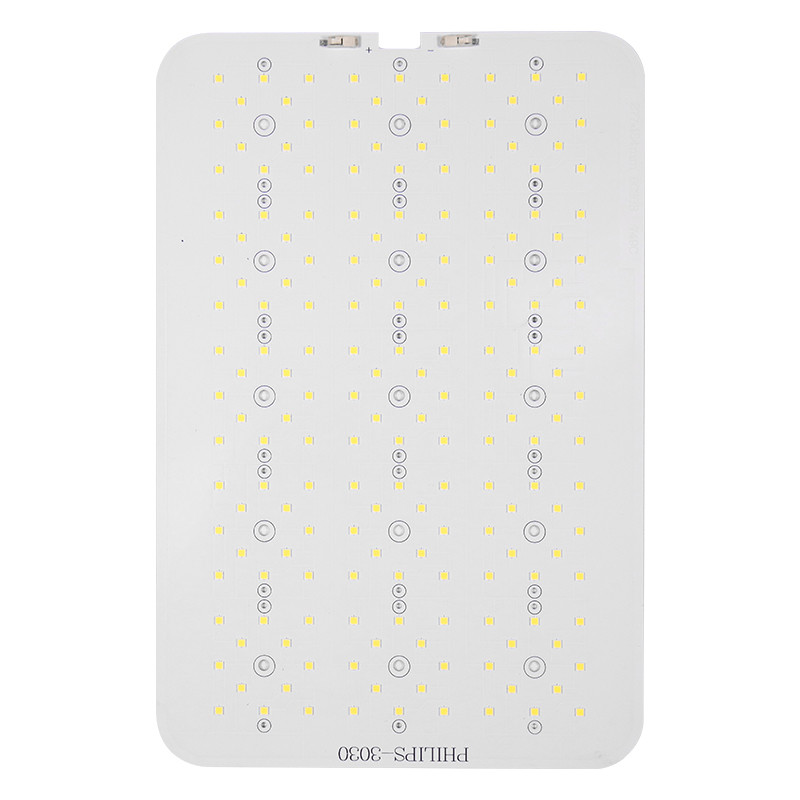

Πίνακας PCB των οδηγήσεων αργιλίου ODM cOem ΕΆΝ επιφάνεια HASL OSP που τελειώνουν
PCB των οδηγήσεων πινάκων κυκλωμάτων τυπωμένων υλών των οδηγήσεων PCB βάσεων αλουμινίου πινάκων MCPCB PCB αργιλίου πινάκων αργιλίου PCB
Υλικά: |
Αργίλιο βάσεων |
Thichkness: |
1.5mm |
---|---|---|---|
Πάχος $cu: |
1oz |
Θερμική αγωγιμότητα: |
Προσαρμογή |
Χρώμα ύλης συγκολλήσεως: |
Μαύρη άσπρη πράσινη προσαρμογή χορήγησης |
Μύθος: |
Προσαρμογή |
Επιφάνεια που τελειώνουν: |
ΕΆΝ-HASL OSP |
Τύπος PCB |
Υλικός τύπος |
Υλικό εμπορικό σήμα |
|||||||
Ενιαίο δευτερεύον PCB |
Cem-1 |
SY |
|||||||
|
|||||||||
Το πλεονέκτημα μας |
|||||||||
1 |
Έχουμε μας, ανεξάρτητος από το σύστημα επεξεργασίας απόβλητου ύδατος. Σιγουρευτείτε ότι θα υπάρξει ένα πολύ μεγάλο διάστημα ανάπτυξης και η σταθερότητα του περιβάλλοντος παραγωγής στο futurer |
||||||||
2 |
Η εύκαμπτη λειτουργία, μπορεί να είναι στην παραγωγή των μικρών batch. Επίσης μπορεί να παραγάγει τις μεγάλες ποσότητες. Μπορέστε να σώσετε την παραγωγή γρήγορα. |
||||||||
3 |
Η επείγουσα διπλή παραγωγή δειγμάτων για 24 ώρες, η επείγουσα πολυστρωματική παραγωγή δειγμάτων για 48 hours.completely σύμφωνα με τις απαιτήσεις πελατών |
||||||||
Περίπου τα αρχεία |
|||||||||
1 |
Έχετε gerber τα αρχεία ή τα αρχεία PCB |
||||||||
2 |
Έχετε τα δείγματα PCB. μας στείλετε σε το δείγμα. θα βοηθήσουμε δωρεάν να το αντιγράψουμε |
||||||||
|
|||||||||
Πώς να υπολογίσει την τιμή |
|||||||||
1 |
Παραδείγματος χάριν, πλαισιωμένο το διπλάσιο μέγεθος PCB σας είναι 100 χιλ. * 200 χιλ. ευρέα, η μακροχρόνια διπλή πλαισιωμένη τιμή PCB είναι $60 τετραγωνικά μέτρα. Έτσι τα αποτελέσματα 100MM*200MM*$60/1000000=$1.2 υπολογισμού |
||||||||
1 inch=25.4mm |
|||||||||
|
|||||||||
Περίπου η μεταφορά. |
|||||||||
Όλη η αναφορά δεν περιλαμβάνει το κόστος μεταφορών |
|||||||||
|
|||||||||
1 |
Βρίσκετε ένα φορτίο την επιχείρηση για να σας βοηθήσετε, όταν τελειώσαμε το PCB, εμείς wiill στέλνετε στην επιχείρηση αποστολέων σας άμεσα. Εσείς άμεσα στις δαπάνες μεταφορών που πληρώνονται στην επιχείρηση αποστολέων |
||||||||
2 |
Σας βοηθάμε αρμόδιους για τη μεταφορά, φορτίο που περιλαμβάνεται στην τιμή. Σύμφωνα με πόσα χρήματα ένας υπολογισμός χιλιογράμμου. |
||||||||
3 |
Προκειμένου να κερδηθούν δαπάνες. Το καλύτερο είναι εσείς έχει την εξοικειωμένη επιχείρηση αποστολέων |
Ικανότητα διαδικασίας |
|
|||||||||||||
|
||||||||||||||
Υλικός τύπος: FR4/Aluminum/Ceramic/CEM-1/Copper/polytef |
Πάχος του Cooper: 0.5-12OZ |
|||||||||||||
Πάχος πινάκων: 0.26.0mm |
Ελάχιστο μέγεθος τρυπών: 0.25mm (τελειωμένο μέγεθος τρυπών) |
|||||||||||||
Ελάχιστο πλάτος γραμμών/διάστημα: 0.08mm |
Ακρίβεια διάτρυσης: +/0,05 |
|||||||||||||
Ανώτατο μέγεθος εργασίας: 520*620mm (21.25x24.5inch) |
Ελάχιστο εσωτερικό πάχος στρώματος: 0.1mm |
|||||||||||||
Ο ελάχιστος πίνακας πάχους για την επιφάνεια HAL τελείωσε: 0.4mm |
Πιστοποιητικό: Rohs, Iso9001, UL (στην πιστοποίηση) |
|||||||||||||
Ελάχιστο πάχος 4 στρώμα: 0.4mm |
Ελάχιστο πάχος 6 στρώμα: 0.6mm |
|||||||||||||
Ελάχιστη/ανώτατη αρίθμηση στρώματος: 1/20 |
Evenness ελασματοποίησης: +/--0.05mm |
|||||||||||||
Ελάχιστη πίσσα SMD: 0.125mm |
Ελάχιστο φράγμα μεταξύ της λεπτής πίσσας: >0.1mm |
|||||||||||||
Στρώμα στο στρώμα εγγραφή:<0> |
Έλεγχος σύνθετης αντίστασης: +/-5% |
|||||||||||||
Διαφορική σύνθετη αντίσταση: +/-10% |
Τόξο πινάκων/ανοχή συστροφής:<0> |
|||||||||||||
Αναλογία επίστρωσης spect: <8:1> |
Επένδυση COV: <10> |
|||||||||||||
Επιφάνεια που τελειώνουν: Εάν-HASL, χρυσός βύθισης/κασσίτερος/το ασημένιο ./Plating Gold/OSP, |
PTH backlight: 9-9.5 επίπεδο |
|||||||||||||
Μάσκα ύλης συγκολλήσεως: Πράσινος, κόκκινος, μπλε, άσπρος, μαύρος, κίτρινος. |
Εκτατό επένδυσης: >15% |
