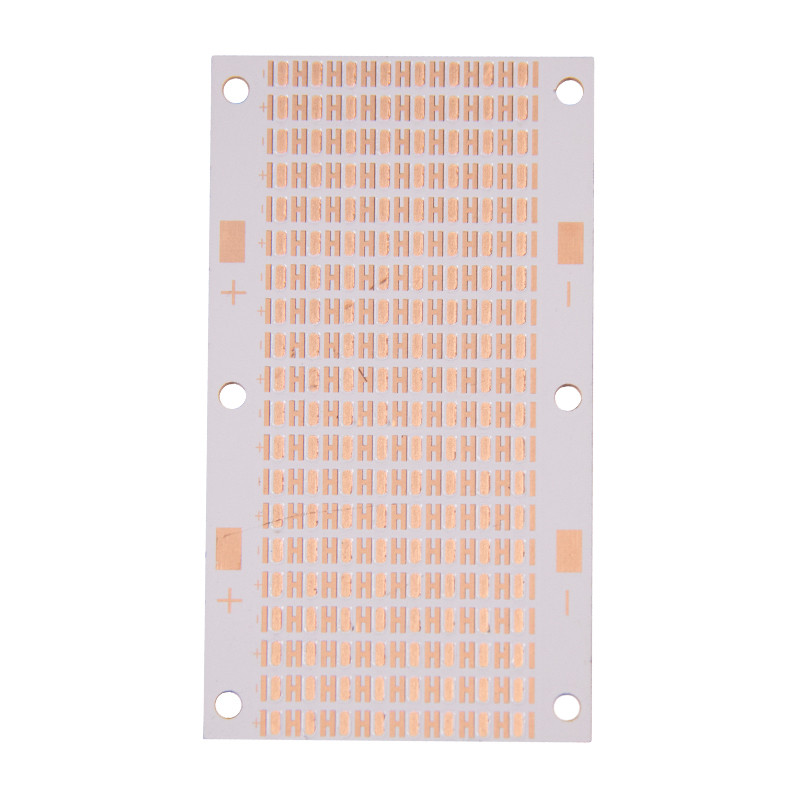

2 υπηρεσία ODM cOem πινάκων κυκλωμάτων PCB των αμόλυβδων οδηγήσεων αργιλίου στρώματος HASL
PCB κατασκευαστών οδηγημένη αργίλιο ελαφριά PCB επιτροπή PCB πινάκων 94V0 οδηγημένη ROHS
Το υπόστρωμα αργιλίου είναι ένα μέταλλο-βασισμένο στο χαλκός-ντυμένο πιάτο με την καλή λειτουργία διασκεδασμού θερμότητας. Γενικά, ο ενιαίος-πλαισιωμένος πίνακας αποτελείται από μια δομή τρεις-στρώματος, η οποία είναι ένα στρώμα κυκλωμάτων (φύλλο αλουμινίου χαλκού), ένα στρώμα μόνωσης, και ένα στρώμα βάσεων μετάλλων. Το PCB πινάκων αλουμινίου είναι κοινό στα προϊόντα φωτισμού των οδηγήσεων. Υπάρχουν δύο πλευρές, η άσπρη πλευρά είναι συγκολλημένη με τις καρφίτσες των οδηγήσεων, και η άλλη πλευρά παρουσιάζει αρχικό χρώμα του αργιλίου. Γενικά, θα είναι σε επαφή με το θερμικά αγώγιμο μέρος μετά από να εφαρμόσει τη θερμική αγώγιμη κόλλα. Αυτήν την περίοδο, υπάρχουν κεραμικά υποστρώματα, και ούτω καθεξής.
PCB αργιλίου | |
Μέγιστο μέγεθος επιτροπής | 1470mm*600mm |
Πάχος χαλκού | 0.5oz, 1oz, 2oz, 3oz |
Διηλεκτρικό πάχος (στο υπόστρωμα) | 0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm |
Πάχος πυρήνων υποστρωμάτων | 0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm, 3.2mm |
Τελειωμένο πάχος πινάκων | 0.4mm 4.0mm |
Ανοχή πάχους | +/- 10% |
Κατεργασία αργιλίου | Η διάτρυση, τρύπημα, άλεση, δρομολόγηση, κύβος-που τρυπά με διατρητική μηχανή, διακόπτει την ετικέττα διαθέσιμη |
Τα λεπτά τελειώνουν το μέγεθος τρυπών | 0.25mm |
Μέγιστη τάση εργασίας | 2.5k VDC (0.075mm διηλεκτρικά) 3.75k VDC (0.15mm διηλεκτρικά) |
Ελάχιστο πλάτος διαδρομής | 0.2mm (8mils) |
Ελάχιστο χάσμα διαδρομής | 0.2mm (8mils) |
Ελάχιστη πίσσα μαξιλαριών SMD | 0.2mm (8mils) |
Λήξη επιφάνειας | HASL, HASLLeadfree, χρυσός βύθισης, OSP |
Χρώμα μασκών ύλης συγκολλήσεως | Λευκό, ο ανοιχτός ειδικός λευκός, μαύρος, ΜΑΤ Μαύρος των οδηγήσεων, άλλοι διαθέσιμοι |
Χρώμα μύθου | Μαύρος, άσπρος, άλλοι διαθέσιμοι |
Ε-δοκιμή | ΝΑΙ |
Rosh | ΝΑΙ |
Πρότυπα αναφοράς | ΕΠΙ-α-600G κατηγορία 2 |
Ειδικές τρύπες | Σημείο που αντιμετωπίζει, τρύπες φλυτζανιών |
Εισαγωγή στοιχείων | Gerbers, AutoCad, Cam350, |
Η Co. ηλεκτρονικής Yizhuo Shenzhen, ΕΠΕ είναι μια εθνική επιχείρηση υψηλής τεχνολογίας που πιστοποιείται από ISO9001: διεθνές ποιοτικό σύστημα διαχείρισης του 2015. Ιδρύθηκε το 2012 και είναι δεσμευμένο στην καινοτομία και τη βιώσιμη ανάπτυξη της ηλεκτρονικής τεχνολογίας. Χρησιμοποιείται στην κατασκευή και τις πωλήσεις του διάφορου μετάλλου PCBs, LEDs και σχετικά προϊόντα. Τα προϊόντα χρησιμοποιούνται ευρέως στο φωτισμό, την ηλεκτρονική, τα μηχανήματα, τις αυτοκίνητες και άλλες βιομηχανίες επικοινωνιών, που απαιτούν το διασκεδασμό θερμότητας. Με μια ομάδα διοίκησης και την ομάδα σχεδίου Ε&Α με μια μέση εμπειρία βιομηχανίας περισσότερων από 8 ετών, έχουμε δημιουργήσει ένα ισχυρό παγκόσμιο δίκτυο διανομής και τα δίκτυα πώλησης, και τα προϊόντα μας πωλούν καλά σε ειρηνικοασιατικό, την Ευρώπη, την Αμερική, και τη Μέση Ανατολή.
Παρέχουμε τις μιας στάσης υπηρεσίες προσαρμογής PCB/PCBA. Για να συναντήσει PCB/PCBA του όλου πελάτη η απαίτηση είναι στόχος των υπηρεσιών κυκλωμάτων Intech!
FAQ:
Q1. Ποιες προδιαγραφές χρειάζεστε για την αναφορά PCB;
Α: Χρειαζόμαστε το αρχείο PCB Gerber, το πάχος πινάκων, το πάχος χαλκού, τη λήξη επιφάνειας και την ποσότητά σας για να σας αναφέρουμε.
Q2. Ανταλλάσσετε την επιχείρηση ή τον κατασκευαστή;
Α: Είμαστε κατασκευαστής PCB με 12 έτη εμπειρίας σε αυτήν την περιοχή.
Q3: Ποια είναι η ελάχιστη ποσότητα διαταγής σας;
Α: MOQ είναι PC 1.
