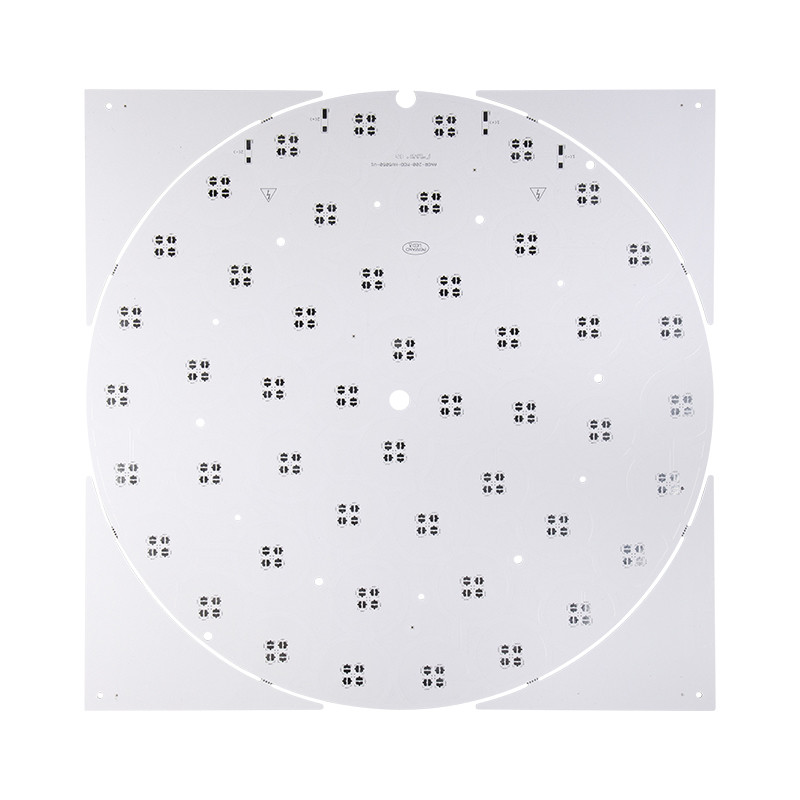

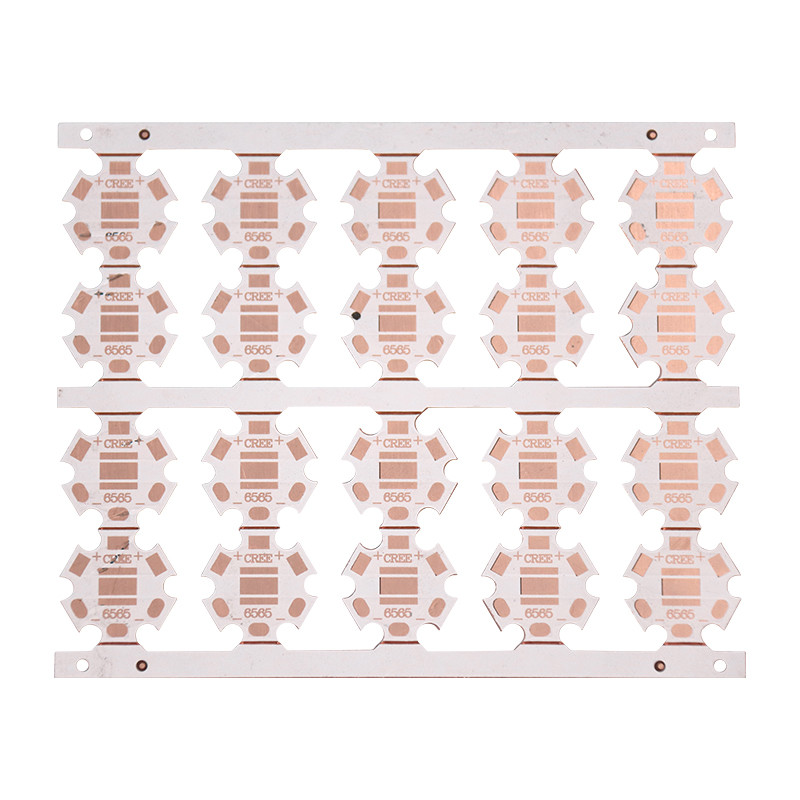

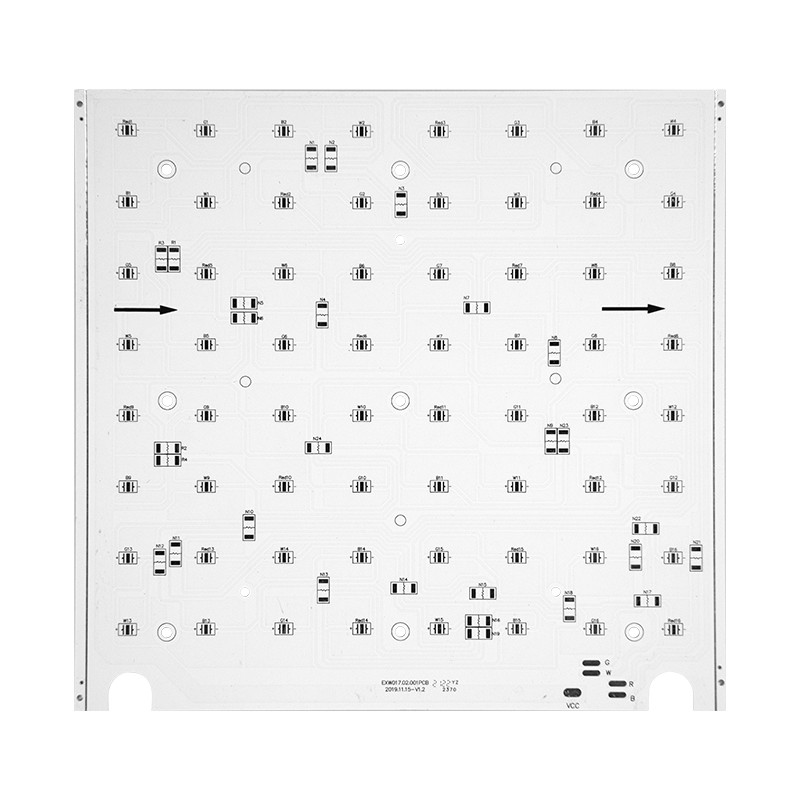

Ενιαίο σχέδιο Silkscreen HASL PCB στρώματος DOB AC175V AC265V αμόλυβδο
Οδηγημένη επιτροπή κυκλωμάτων PCB αλουμινίου DOB ενιαίος-πλευράς σχεδίου PCB AC175V-265V
Τύπος πίνακα στυπτηριών |
ενιαίος πίνακας, |
Τελειώστε το πάχος πινάκων |
0.4mm- 3.0mm |
Πάχος χαλκού |
1 OZ--6 OZ |
Min.Trace διάστημα πλάτους & γραμμών |
0.15mm |
Μεγαλύτερο μέγεθος |
120cm*60cm |
Τύπος για την επεξεργασία επιφάνειας |
OSP.HASL, χρυσός βύθισης, κασσίτερος βύθισης (αμόλυβδος) |
OSP |
0.20-0.40um |
Πάχος του Νι |
2.50-3.50um |
Πάχος του Au |
0.05-0.10um |
Πάχος του κασσίτερου |
5-20um |
Πάχος του ασημιού βύθισης |
0.15-0.40um |
Θερμική αγωγιμότητα |
1.0W -3.0W |
Διηλεκτρικό πάχος |
50um-150um |
Θερμική αντίσταση |
0.05C/W -1.7C/W |
Ελάχιστη ολοκληρωμένη διάσταση τρυπών |
±0.10mm |
Ανοχή για τη διάμετρο τρυπών |
±0.075mm |
Ελάχιστη τρυπώντας με τρυπάνι διάμετρος τρυπών |
0.8mm |
Μάσκα μεταξύ των καρφιτσών |
0.15mm0.35mm |
Ελάχιστο διάστημα μεταξύ του μαξιλαριού και του μαξιλαριού |
0.18mm0.35mm |
Ανοχή περιλήψεων |
±0.10mm |
Ελάχιστο πάχος για την β-περικοπή |
0.25mm |
Ξέρετε τον πίνακα PCB αργιλίου;
Η κατασκευή του υβριδικού PCB αργιλίου
Στην πραγματικότητα, υπήρξαν λίγοι τύποι MCPCB ξέρουν την κατασκευή του υβριδικού PCB αλουμινίου.
Ακόμη και μερικοί απ' αυτούς ξέρτε αυτό το PCB τύπων.
Σε μια “υβριδική” κατασκευή PCB αργιλίου ένα «υποσυγκρότημα» ενός μη-θερμικού υλικού υποβάλλεται σε επεξεργασία ανεξάρτητα και συνδέεται έπειτα με τη βάση αργιλίου με τα θερμικά υλικά.
Το χαρακτηριστικό υβριδικό PCB αργιλίου εισάγει
Λόγω του υβριδικού αλουμινίου τα PCB δεν χρησιμοποιήθηκαν ευρέως, ακριβώς χρήση από μερικές επιχειρήσεις υψηλής τεχνολογίας.
Έτσι υπήρξε απαραίτητος εισάγει το χαρακτηριστικό υβριδικό PCB αργιλίου.
Η πιό κοινή κατασκευή είναι ένα υποσυγκρότημα 2-στρώμα ή 4-στρώμα που γίνεται από συμβατικά FR-4.
Το όφελος του υβριδικού PCB αργιλίου
Όταν σχεδιάζεται με έναν επαρκή αριθμό θερμικού ήταν αυτή η κατασκευή είναι λιγότερο δαπανηρός από το ένα που αποτελείται από όλα τα θερμικά αγώγιμα υλικά, αλλά ακόμα παρέχει την ανώτερη θερμική απόδοση πέρα από ένα τυποποιημένο προϊόν FR-4.
Προσφέρουμε τη μιας στάσης υπηρεσία της επεξεργασίας PCB, του σχεδιαγράμματος/του σχεδίου, του αντιγράφου (Gerber, BOM), της συστατικής πρόσβασης, της συνέλευσης (SMT), της προηγμένης δοκιμής, της συσκευασίας υψηλών προτύπων, εγκαίρως της παράδοσης και της υπηρεσίας μεταπωλήσεων.
FAQ:
Q1. Ποιες προδιαγραφές χρειάζεστε για την αναφορά PCB;
Α: Χρειαζόμαστε το αρχείο PCB Gerber, το πάχος πινάκων, το πάχος χαλκού, τη λήξη επιφάνειας και την ποσότητά σας για να σας αναφέρουμε.
Q2. Ανταλλάσσετε την επιχείρηση ή τον κατασκευαστή;
Α: Είμαστε κατασκευαστής PCB με 12 έτη εμπειρίας σε αυτήν την περιοχή.
Q3: Πόσο περίπου η ικανότητα ανεφοδιασμού σας;
Α: Η ικανότητα ανεφοδιασμού μας είναι sqm κατά το 2000 κάθε μέρα. όπου διαδικασίες μας Ε&Α 25 000 sqm οικοδεσποτών εργοστασίων διαστημικές, μάρκετινγκ, διοικητικών μεριμνών και προμήθειας.
